MEDIDOR DE CAPACIDAD

xsetaseta@gmail.com

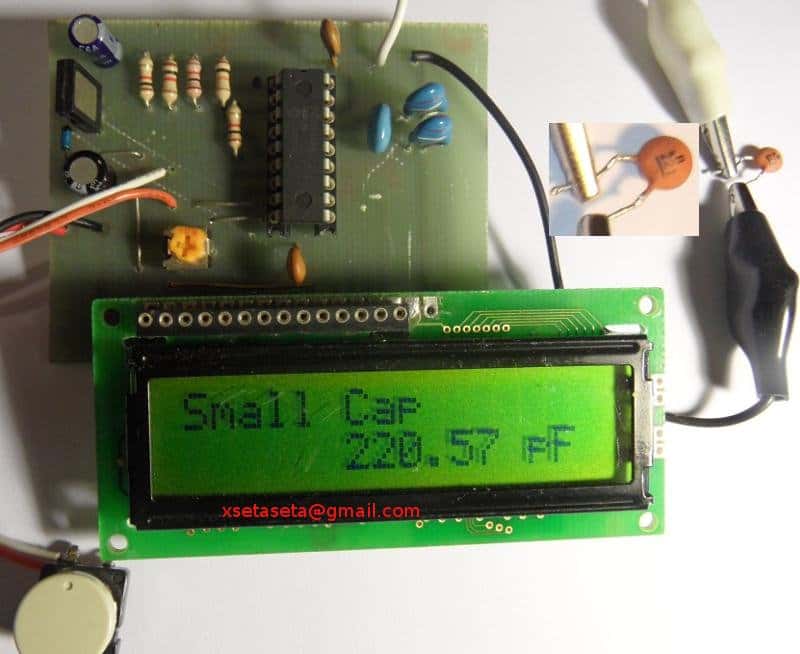

Navegando por la red en páginas electrónicas encontré un medidor de capacidad.

http://www.romanblack.com/onesec/CapMeter.htm

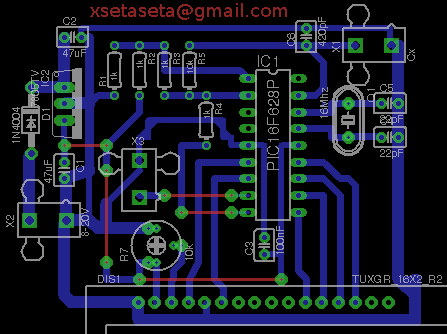

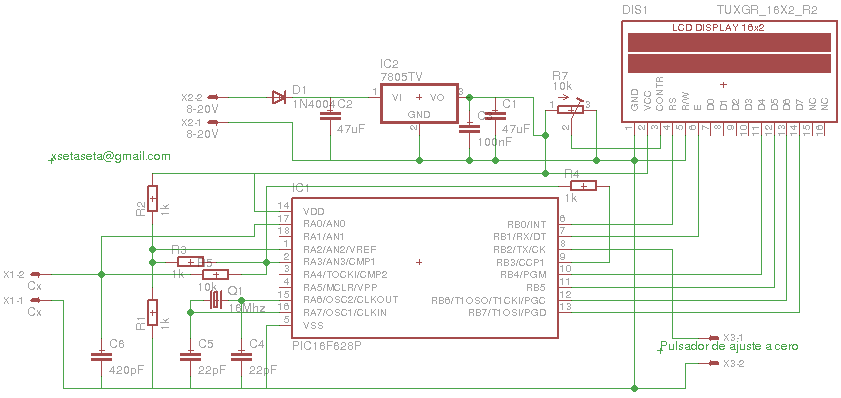

Es un medidor de capacidad basado en el PIC 16f628, con muy pocos componentes, 5 resistencias, 6 condensadores, un cristal de 16Mhz, un regulador 7805, y un LCD de 16x2 standar.

En realidad está basado en otro desarrollo anterior basado en un 16f84 y un 555.  Pero como el 16f628 ya lleva un comparador incluido, se elimino el 555, quedando el circuito aún mas simple.

El funcionamiento es el siguiente:

-Un multivibrador astable oscila a una frecuencia determinada por la resistencia de 10k y el condensador de medida en paralelo con el condensador de ajuste de cero. Este multivibrador se realiza con el comparador incluido en el 16f628.

-El 16f628 cuenta la frecuencia del multivibrador astable  y lo transforma mediante formulas en capacidad, para visualizarlo en el LCD.

Una explicación bastante mejor se encuentra en la propia página del proyecto.

Yo he hecho algunas modificaciones que no cambian el funcionamiento, cambiar las 4 resistencias de 1k5 por 1k, lo he hecho por no disponer en ese momento de los valores pedidos.

El componente que mas quebraderos me dio fue el condensador de ajuste a cero(270pF), después de muchas medidas y comparaciones lo sustituí por uno de 470pF. Con este valor las medidas eran mas exactas en todos los rangos. Aconsejo que cada uno  haga sus propias pruebas con valores conocidos de condensadores.
