AP34063


En los dos anteriores artículos había realizado dos fuentes tipo PWM que utilizaba el arduino para crear los pulsos.
En esta ocasión voy a utilizar el CHIP AP34063 que dispone de todos los elementos para crear fuentes PWM.

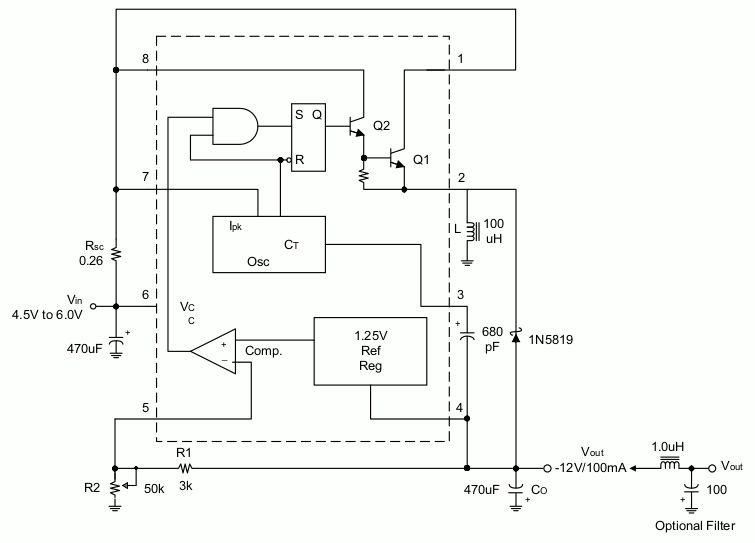

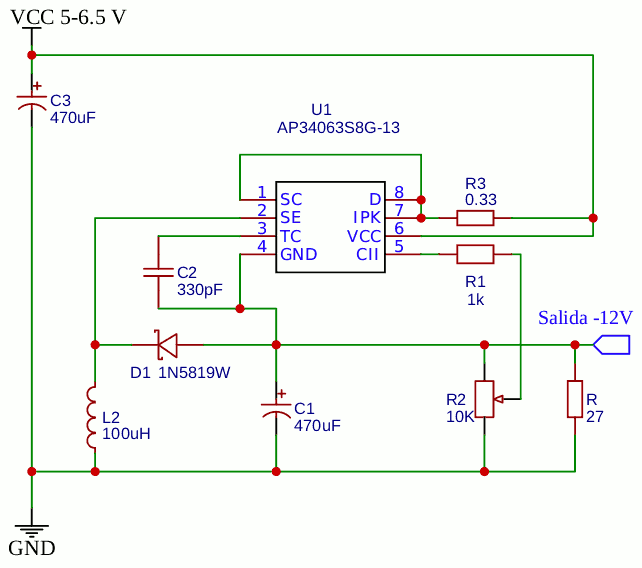

INVERSOR

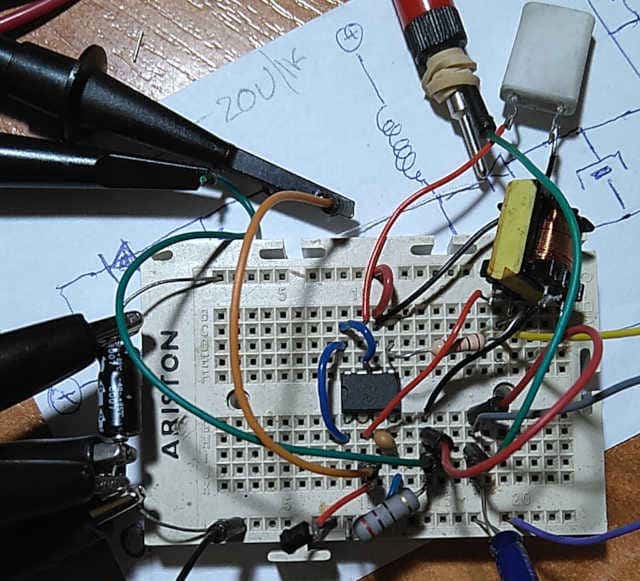

Como curiosidad la bobina tipo transformador la he sacado de las antiguas lámparas de bajo consumo.
Todos los componentes utilizados han sido obtenidos de placas electrónicas recicladas.

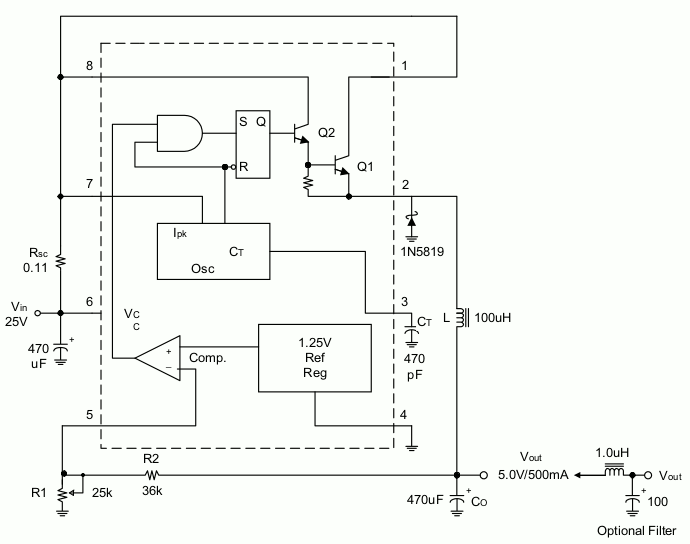

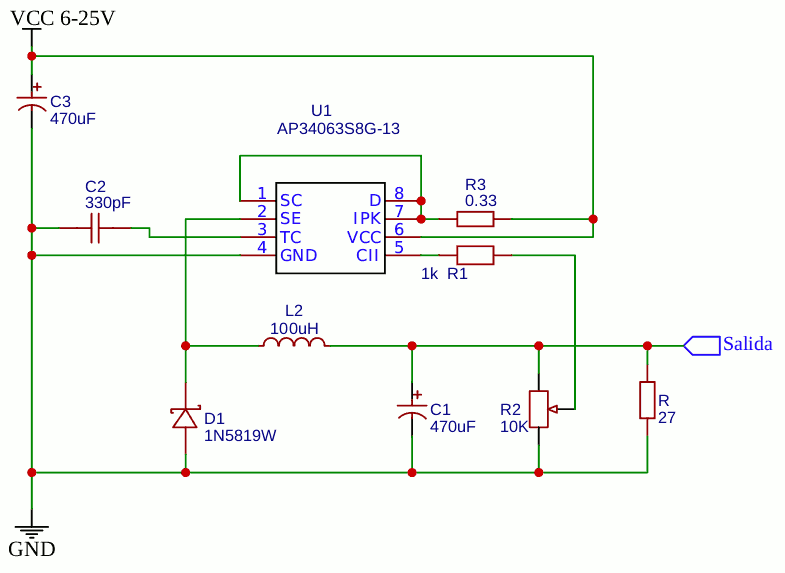

Este CHIP contiene todos los elementos necesarios para crear fuentes estabilizadas de poca potencia.
Lo mejor de todo es el poco calor generado y la no necesaria utilización de disipadores.

Saludos.
Juan Galaz

Bibliografía:
https://www.youtube.com/watch?v=m8rK9gU30v4
https://www.youtube.com/watch?v=ZiD_X-uo_TQ&t=5s
https://www.etechnophiles.com/change-frequency-pwm-pins-arduino-uno/
https://forum.arduino.cc/index.php?topic=328714.0
