Antena 27 - 29 MHz (10 -11m)
ANTENA DIPOLO
 V INVERTIDA
Es la antena mas simple que se puede hacer, además no requiere adaptador de impedancias, y el BALUN es optativo.
En esta página encuentras muchos datos sobre este tipo de antenas, además de todo tipo de información.

https://www.radioaficionados.sabanalarga.org/antenas.html

En mi caso he utilizado cable altavoz para la antena, (2,5m) por lado.
Como mástil se suele utilizar una caña de pescar extensible de fibra de vidrio, no de fibra de carbono ,15€ para una longitud de 5m.
Si no te quieres gastar tanto, puedes usar tubos Rígidos PVC de 20mm o 16mm, que se pueden empalmar entre si, 3€ los dos.

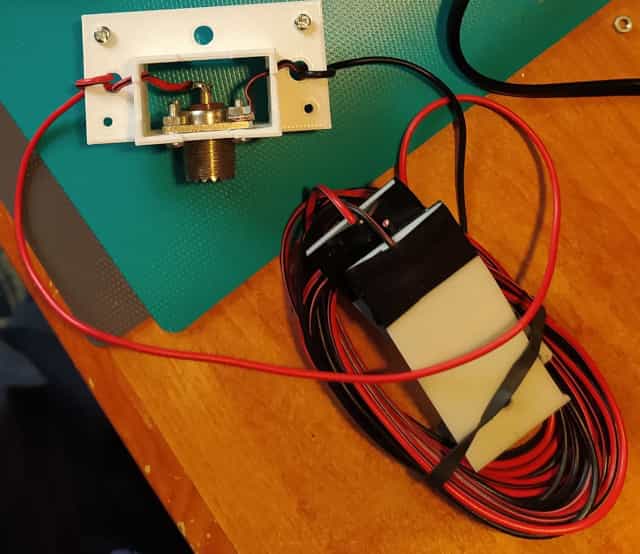

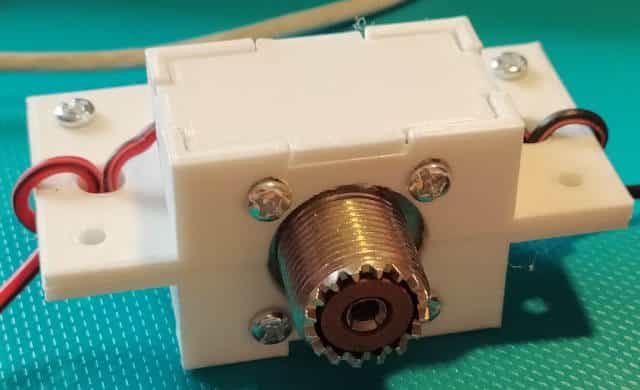

La unión con el cable de antena la he imprimido en PLA.
Por 9€ lo puedes comprar ya hecho en una tienda de radioaficionado.

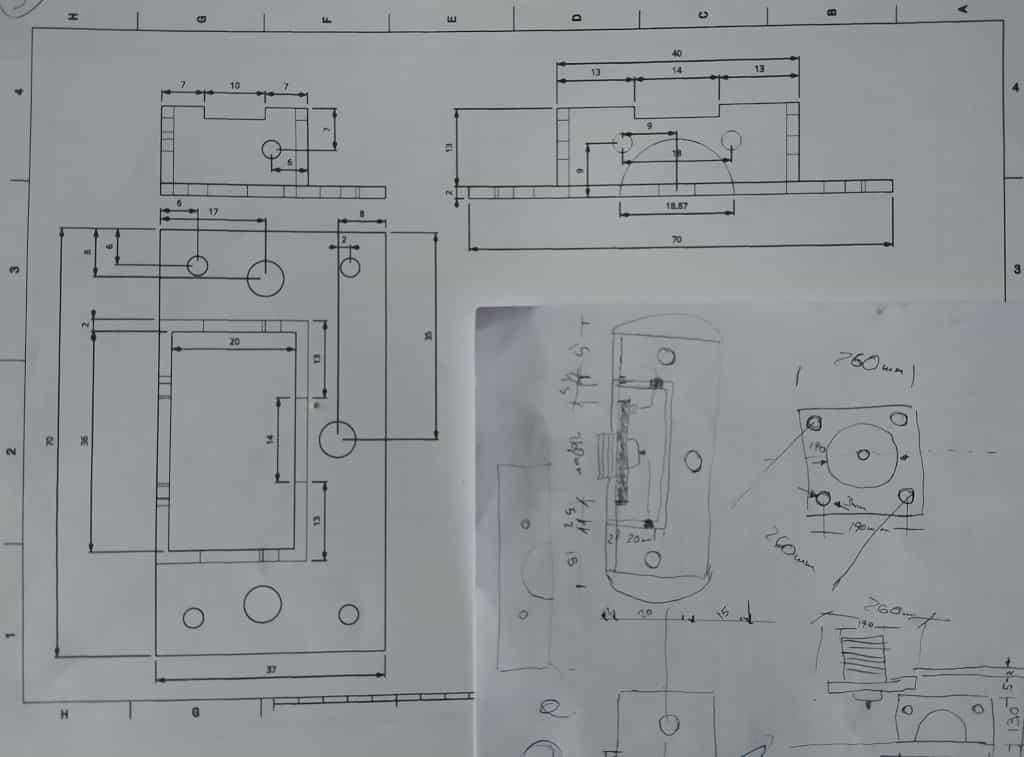

Boceto

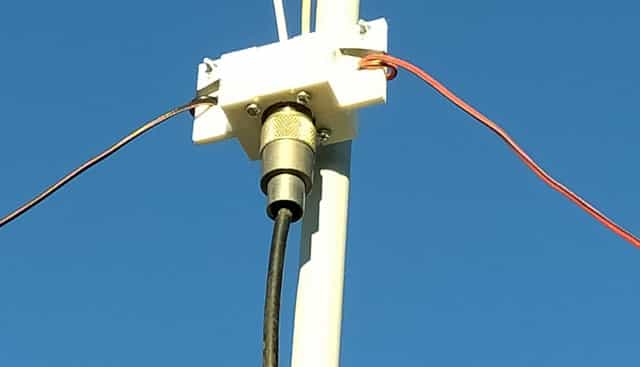

La antena realizada.

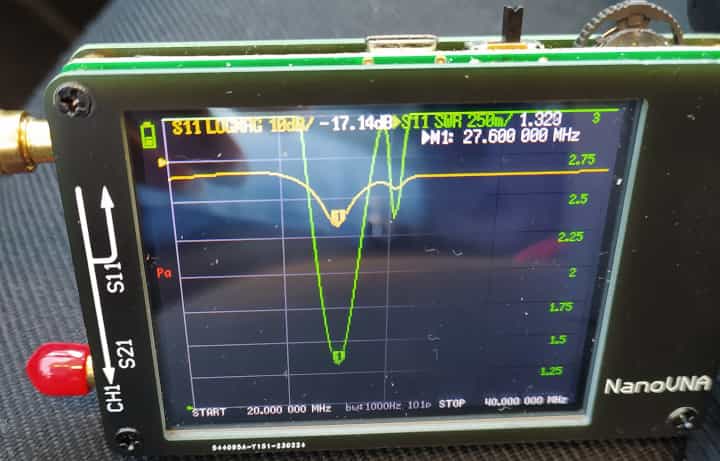

El resultado no es malo para la frecuencia central, pero si te mueves por arriba y por abajo de esta frecuencia, las estacionarias suben bastante, por lo que necesitas un acoplador de antenas.
Esto es solo una experiencia de un aspirante a radioaficionado.

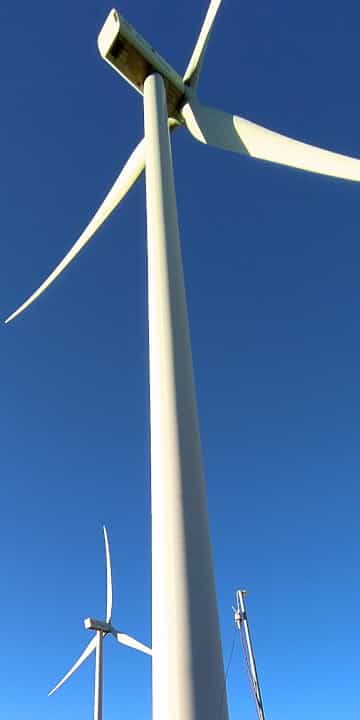

Las pruebas las hice en el peor sitio que se pueden hacer, debajo de molinos de viento, producen gran cantidad de ruido eléctrico.
Saludos.
 Juan Galaz
