Antena 145 MHz (2m) y 438 MHz (70 cm)

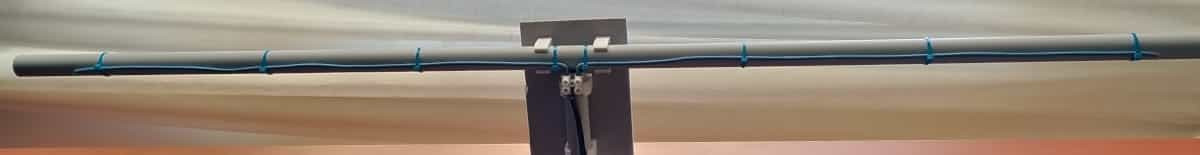

Dipolo con barra ajustadora.
Esta

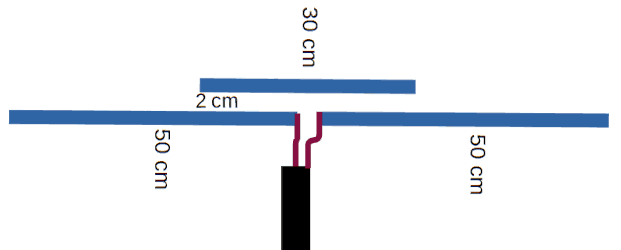

antena para 2m es del tipo dipolo, y que tiene una barra a 2cm
de 30 cm para ajustar impedancia.
En todos los montajes he utilizado como base un tubo de PVC del
tipo eléctrico, con un diámetro exterior de 2 cm.
27/04/2024
Revisión.
Después de muchas prueba y ver que los resultados eran
variados , decidí realizar los dipolos con tubos de aluminio.

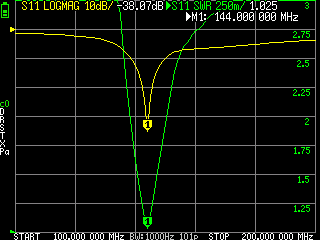

El resultado fue muy bueno, variando la longitud de los dipolos,
conseguí que funcionase bien en las dos bandas (2m y 70 cm).

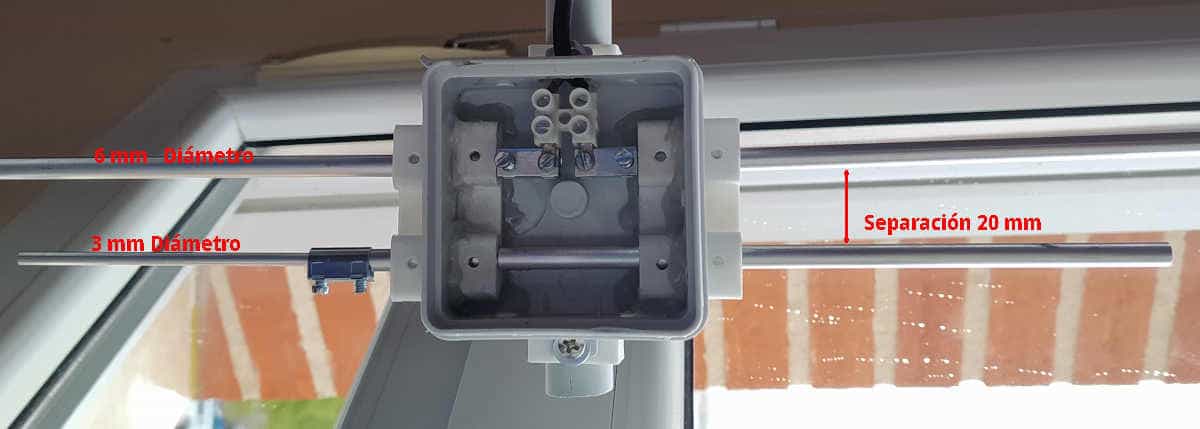

Comprados en unos grandes almacenes, las dos varillas de 1 m cada
una, diámetros de 6 mm y 4 mm respectivamente, que encajan una
dentro de la otra (3,5€ las dos).
Regletas de conexión para grandes, para fijar la conexión de los dos
tubos de aluminio 2€.
Caja eléctrica de empalmes 1€.

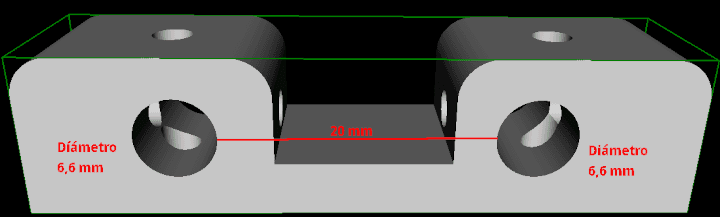

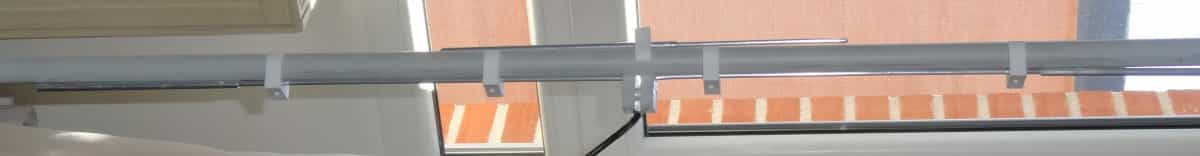

En mi caso hice en PLA 4 piezas para mantener a 2 cm de separación
los tubos de aluminio, también se puede hacer con las regletas de
conexión.

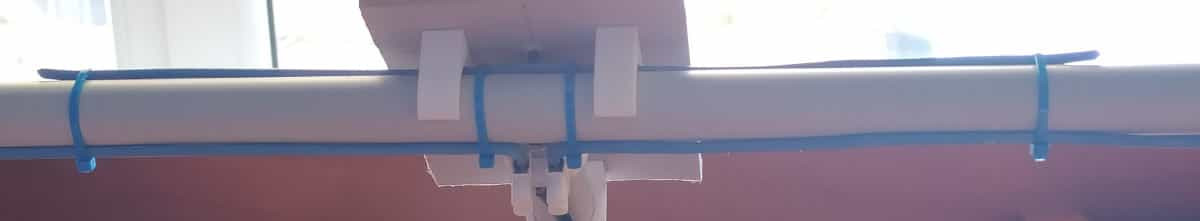

La sujeción de todo lo hice con barra pegamento termofusible, queda
bastante bien.
Después de las pruebas prácticas con EA1PA que se encontraba a
12KM (paciencia que tuvo conmigo), observé que la antena es
muy directiva, sobre todo en 70 cm, en dirección al elemento
resonante de 31 cm .
He llegado a la conclusión que los cables multi-hilo no son
adecuados para hacer antenas, además hacían resonar los dipolos a
diferentes longitud a como deberían resonar. No se si es por el tipo
de plástico que llevan, o al producto que recubre el cobre.
Existen
numerosos videos de como fabricar esta antena, pero lo que dudo
es que lo hayan probado con un analizador de antenas en la banda
de 70 cm.
Después de 4 pruebas, con diferentes tipos de hilos, no consigo
que funciones en la banda de 70 cm.

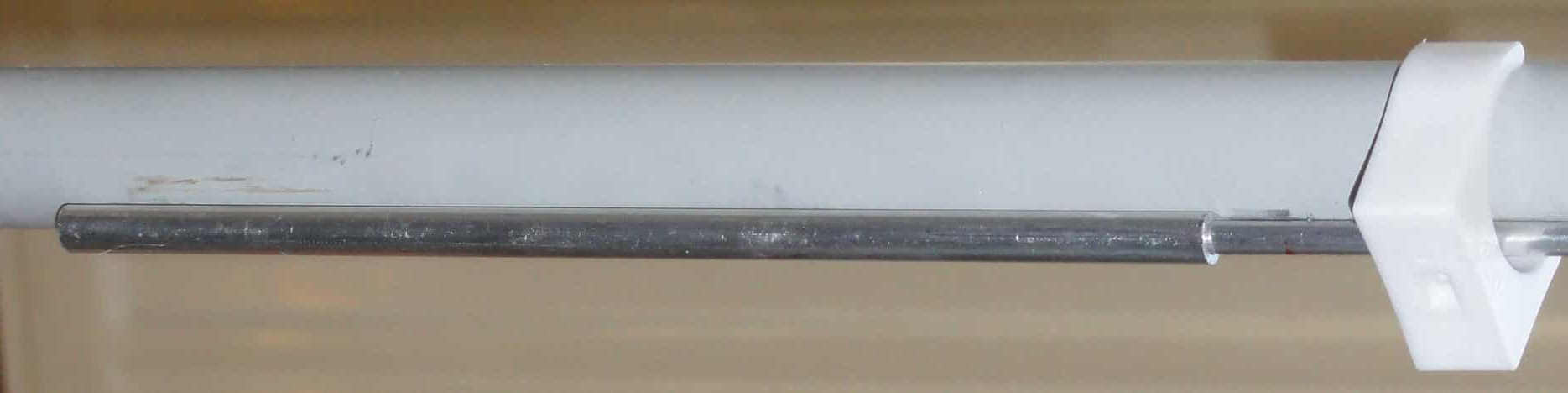

Empecé con barras de aluminio que se pueden ajustar su medida
introduciendo una en otra.

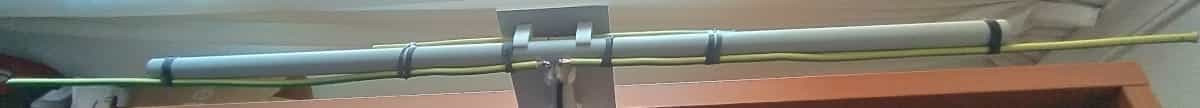

Barras de aluminio con ajuste de tamaño.

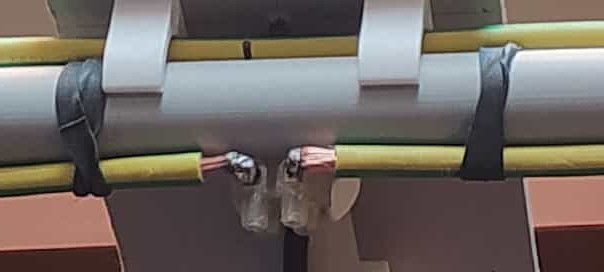

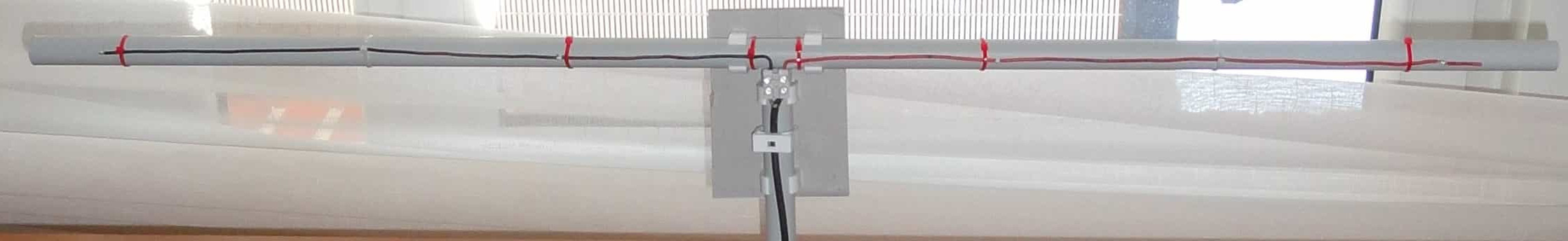

Con cable de altavoz.
Cable eléctrico de 2.5 mm.
Cable eléctrico de 4 mm.
Primeras conclusiones:
No he notado mucha diferencia entre utilizar un cable u otro, salvo
la longitud de los dipolos.
La longitud de los 2 dipolos nunca llega a 50 cm, después de cortar
trozos de los dos dipolos, la longitud esta entre 43 y 46 cm.
Esto es debido a que siempre hay distancia desde el final del RG58
hasta la conexión al dipolo, esto también cuenta.
70 cm
Para que sea resonante a 434 MHz se debe cortar hasta los 22
cm.

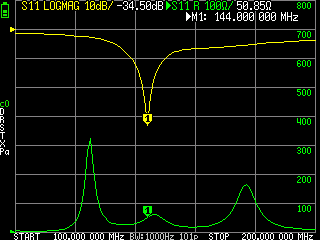

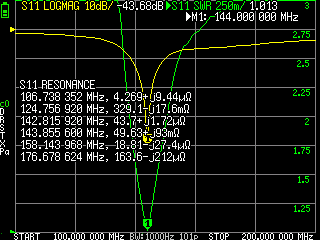

Con la medida de 30 cm, la oscilación para la banda de 70 cm, esta
en 400 MHz, muy lejos de los 438 MHz que necesito.

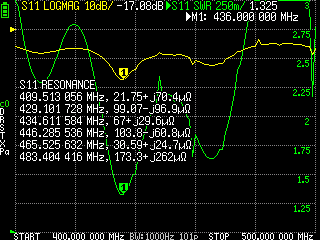

Después de cortar y cortar, hasta los 22cm, llego a los 434 MHz .
He de decir que mis montajes de antena deben ser portátiles y
desmontables, en 1 minuto son perfectamente plegables.
Saludos.
Juan Galaz
