Antena 145 MHz (2m) y 438 MHz (70 cm)
Yagi

---

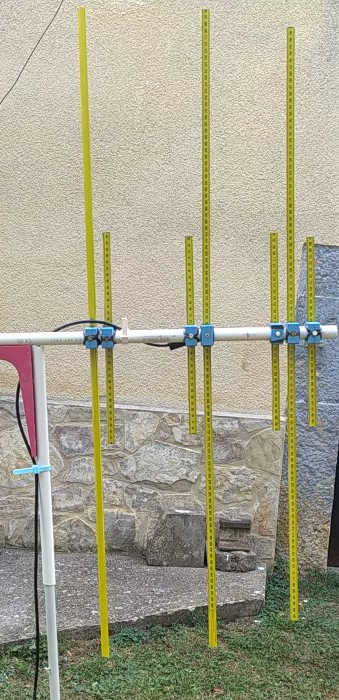

Esta antena yagi es para 2m  y 70 cm, y está realizada con cinta métrica.
Se encuentra en la página :  https://www.thingiverse.com/thing:4177081  .

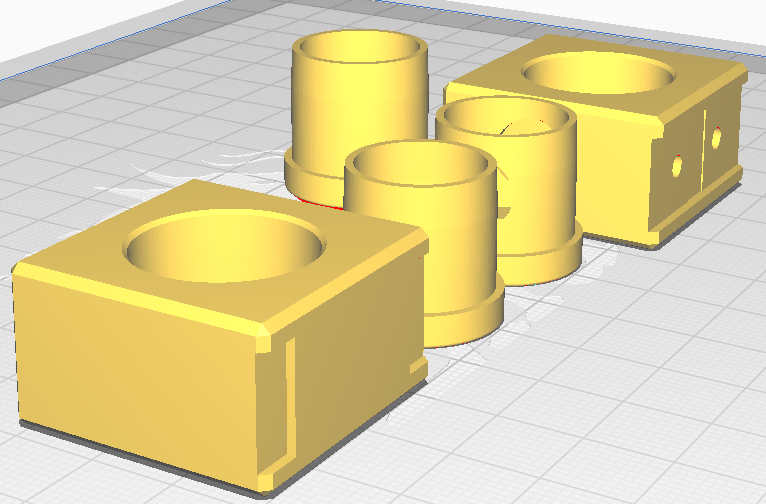

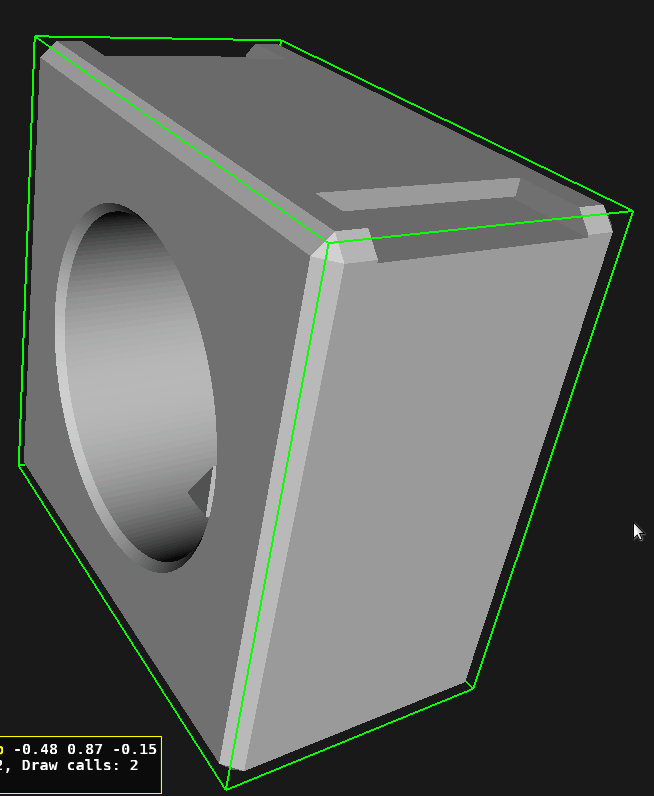

Todas las piezas está impresas en PLA, y tienen la forma siguiente:

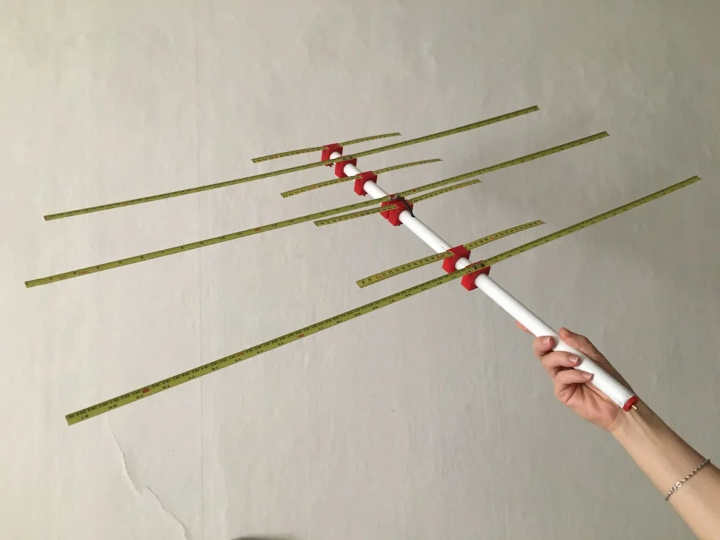

Se montan de la siguiente forma:


Diseño:

Posición de la longitud El (desde el borde de 1 elemento hasta el borde del siguiente)
1  1032    0
2  337     27
3  313     158
4 1017 180 (longitud de extremo a extremo con espaciado de 5 mm)
5  312     254
6  926     313
7  298     357

Materiales:

Tubería de PVC 20 mm (espesor de la pared 1,2 mm)
Ancho de cinta de medición 12,5х0.1 mm de longitud 5m
Tornillos M3 = x9
M3 nueces = x9
Cable coaxial




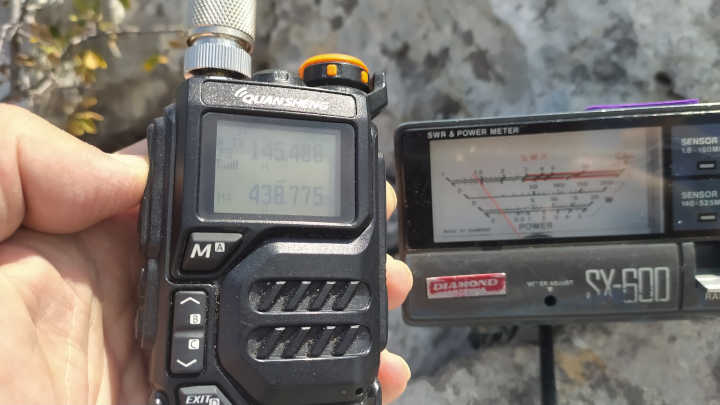

Pruebas con el NANOvna.

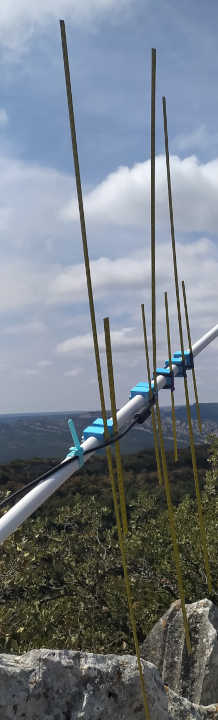

Pros:  La antena funciona y es bastante directiva, además se puede plegar bastante bien si problemas de romperse.

Contras:  El diseño de las piezas en PLA se pueden mejorar, si intentas meter la cinta métrica por la pequeña abertura se termina rompiendo con cualquier roce.

Si hay poco viento la cinta métrica se mantiene recta, pero con algo de viento las cintas se van de un lado a otro.


Conclusiones:
Se debería rediseñar todas la piezas de PLA para su mejor funcionamiento, por lo demás otra antena mas.
También deberías probar a cambiar la distancia entre elementos para ajustar la antena.

Saludos.
Juan Galaz
