Antena ‘CJU’ 70 cm
LA ANTENA MÁGICA
En
la página : http://ea4cax.es/paginaea4cyq/cju/cju.pdf
aparece una antena que la llaman ‘CJU’ LA ANTENA MÁGICA.
Esta antena para 70 cm bastante
sencilla, y explican que funciona bien para trabajar
satélites
En los planos venían unas medidas, pero con la experiencia de
hacer antenas, es difícil que los materiales sean los mismos que
uno tenga o emplee.
Se
ha realizado con dos varillas de aluminio, diámetros de 6 mm
y 4 mm respectivamente, que encajan una dentro de la otra.
De esta forma puedes ajustar la antena a la frecuencia que
quieras que funcione.
A frecuencias mayores reduces la longitud, a frecuencias más
bajas aumentas la longitud.

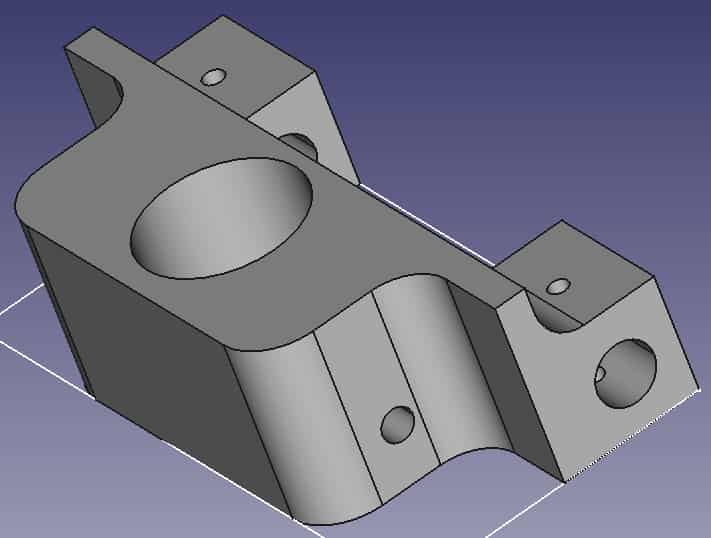

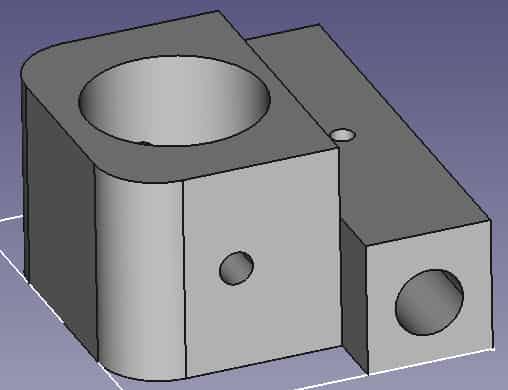

He realizado las piezas de
sujeción en PLA, es buen aislante y quedan muy bien.

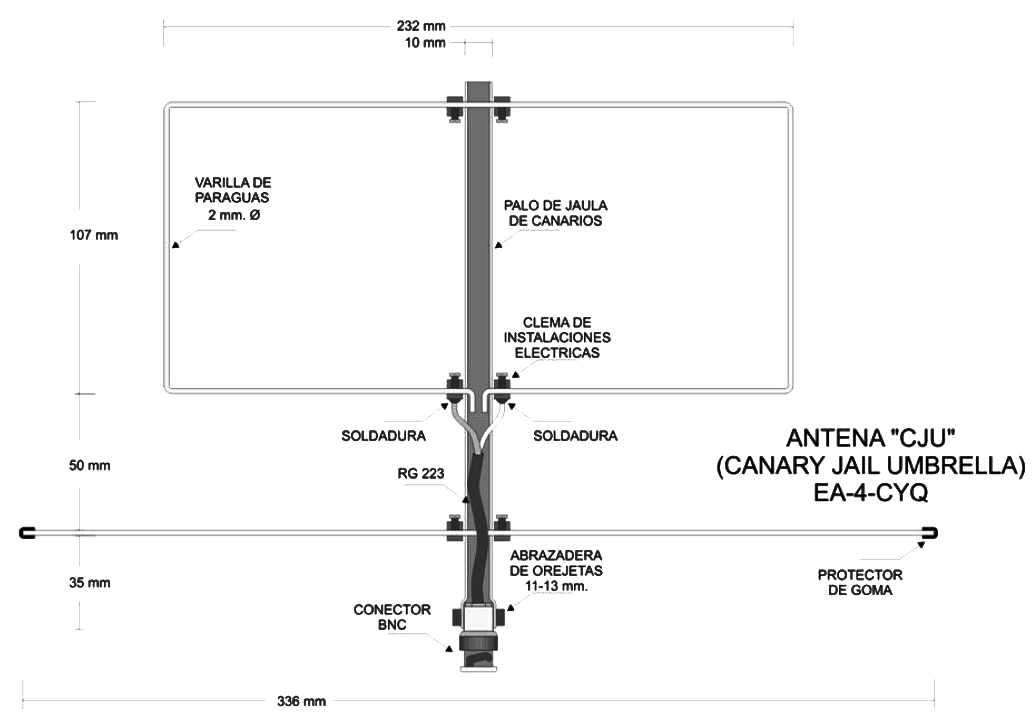

Plano original.

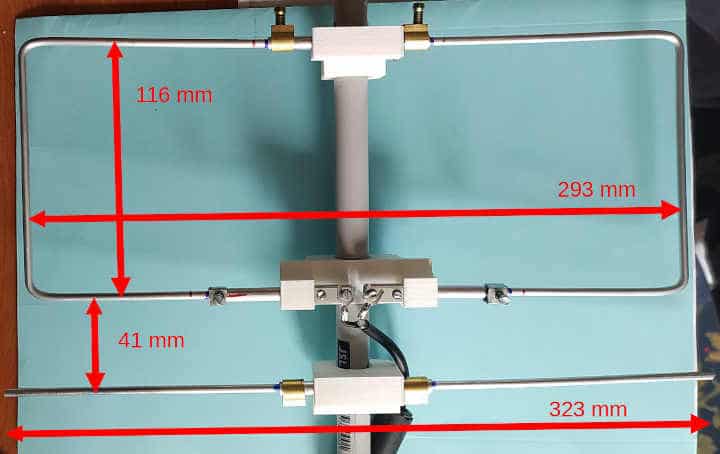

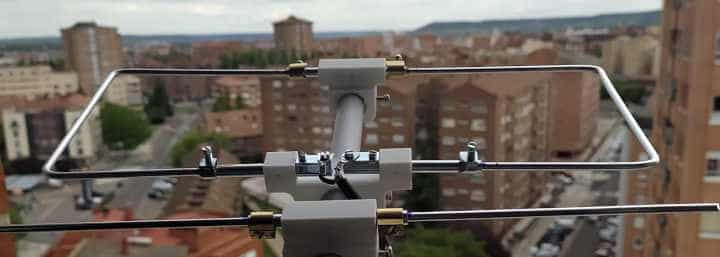

Antena realizada.

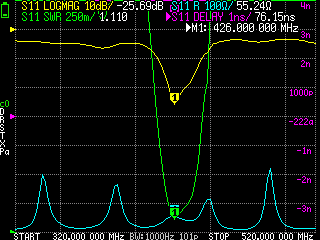

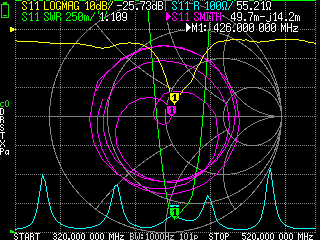

Después de realizar todos los ajustes, probé realmente las
estacionarias y resultaron perfectas , 1.
He colocado un choque de ferrita de los que tenía, no se si
sirve de algo, o es el adecuado, lo he sacado de un cable de
VGA.
Dicen que es buenos para que la señal que irradia la antena no
se vaya por el cable de alimentación, mal no hace.
Saludos.
Juan Galaz
Bibliografía:
http://ea4cax.es/
http://ea4cax.es/paginaea4cyq/cju/cju.pdf
