Full-wave loop
Antenna
La antena Full-wave loop (Bucle de onda
completa) tiene varias formas.
En este caso voy a realizar la del tipo triangular.

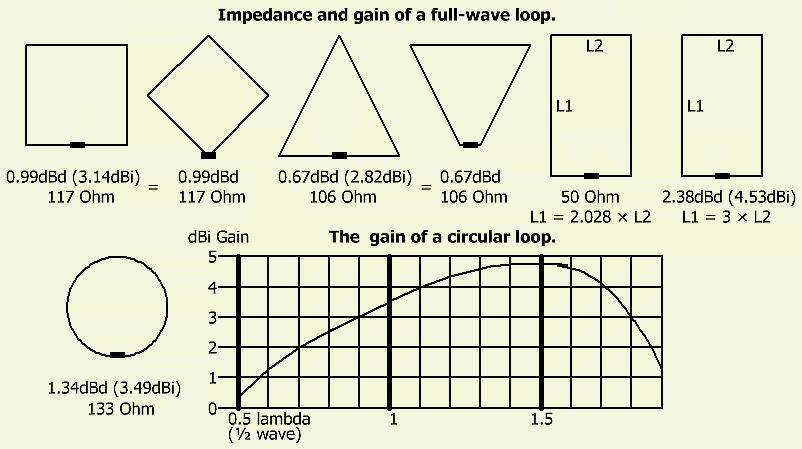

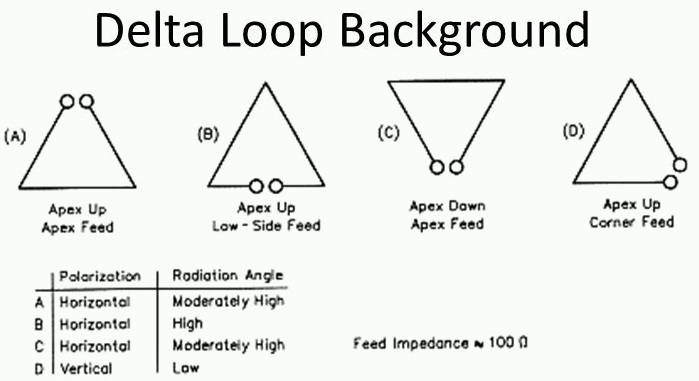

En HF se suele llamar Delta Loop, y se suele alimentar en un
lateral.
Esta antena tiene una impedancia de 100 ohmios, con lo cual si
queremos utilizar un cable de 50 ohmios debemos utilizar un
adaptador de impedancias.
Existen dos métodos, usar un balum de 2/1 o utilizar un cable de 75
omios de 20 cm.
Con las fórmulas de la página :
https://sites.google.com/site/ea7ahg/antena/tipos-de-antenas/antenas/delta-loop/construccion_de_-delta_loop
Perímetro del triangulo = 306/Frecuencia = 306/145 = 2,1 metros
Lado del triangulo = Perímetro/3 = 2,1/3 = 0,70 metros
Longitud adaptador 75 ohmios = 306/145/4*0,66 = 0.34 metros
Debemos entender que todas las medidas son orientativas, el factor
de velocidad depende del material utilizado.
En las pruebas prácticas me dio unas medidas del triangulo de 73 cm
de lado, y 20 cm el cable adaptador de 75 ohmios.

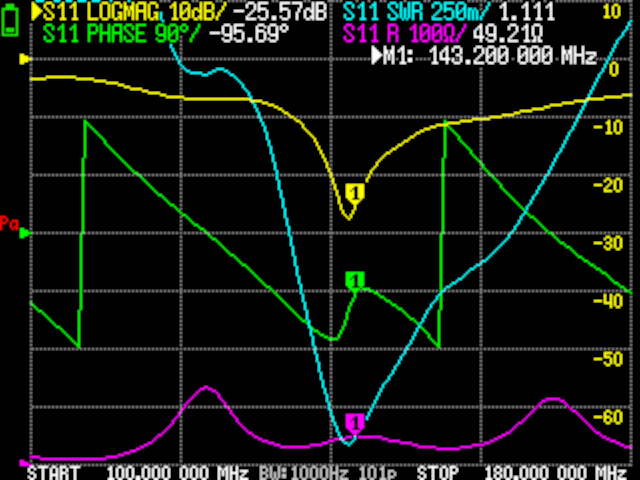

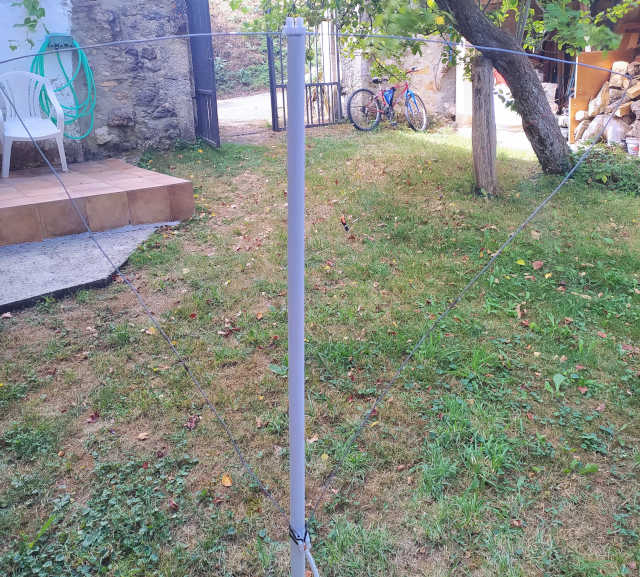

Para la construcción he utilizado alambre acerado de 1,5 mm, es muy
barato y se vende en rollos de 10 m, recubiertos de plástico blanco.
He pelado el alambre y queda el hilo al descubierto.

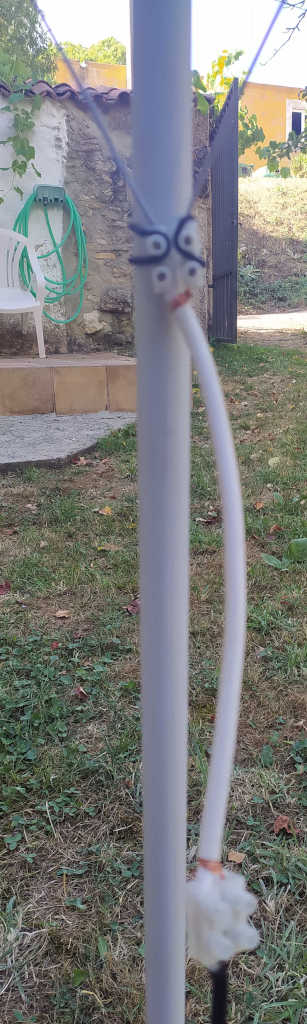

Adaptador de impedancias mediante cable de 75 ohmios.

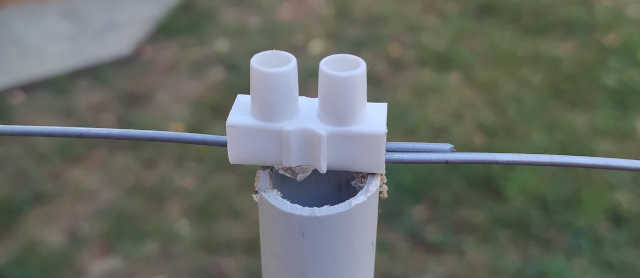

Para ajustar la antena, después de muchas prueba, coloque una clema
de empalme, de esta forma variaba la longitud.
En la página:
http://f6kft.free.fr/spip.php?article183
explican una forma de adaptar la impedancia mediante la
variación de la medidas del triangulo.
Esto último no lo he comprobado, lo dejaré para una próxima
prueba, y lo expondré junto con una antena plegable.
Saludos.
Juan Galaz
