Además quería que fuese reducida en el transporte.

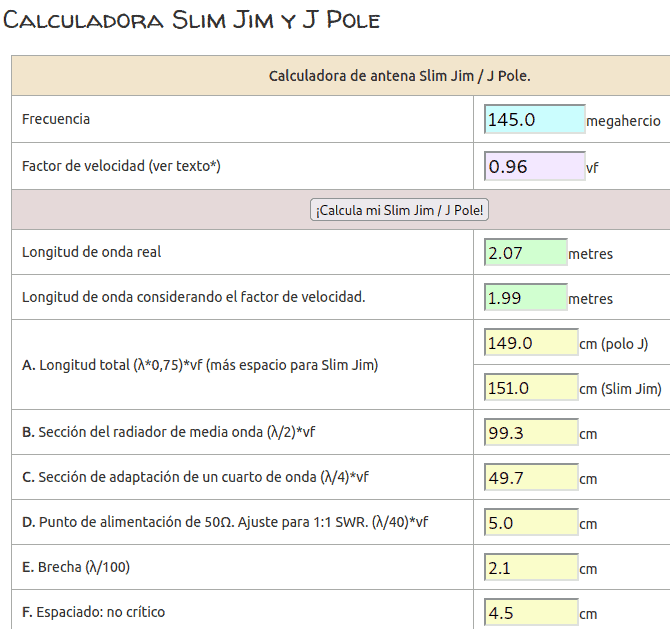

En la página https://m0ukd.com/calculators/slim-jim-and-j-pole-calculator/ explican bastante bien su funcionamiento, además existe una calculadora para las dimensiones.
Pensando en una forma fácil de hacer esta antena, pensé en utilizar la malla de un cable RG58 como elemento radiante, no tenía otro material.

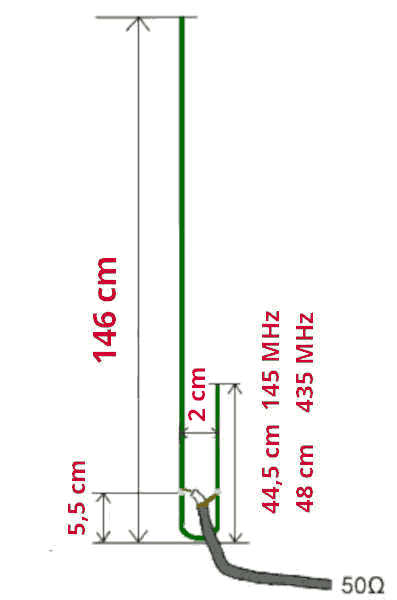

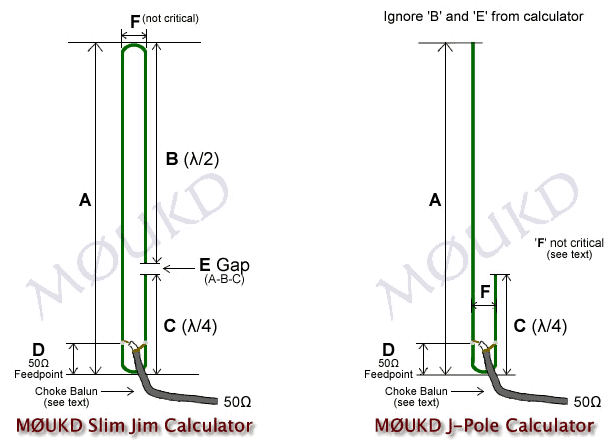

Haciendo los cálculos:
Existen dos modelos, yo he realizado el segundo.
Para la separación he utilizado un tubo de PVC eléctrico de 2 cm de diámetro.
Aunque las medidas teóricas son las que son, luego en la práctica hay que modificarlas.
Después de muchas pruebas cortando el cable para ajustar la antena, decidí colocar una antena del tipo de radio comercial para modificar la longitud.

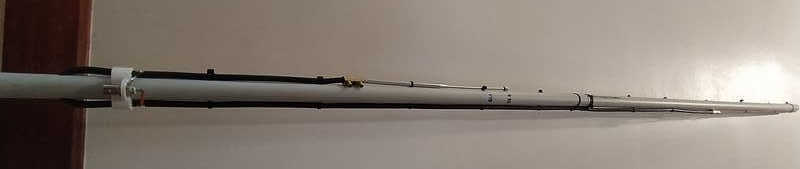

Antena montada y lista para su funcionamiento.

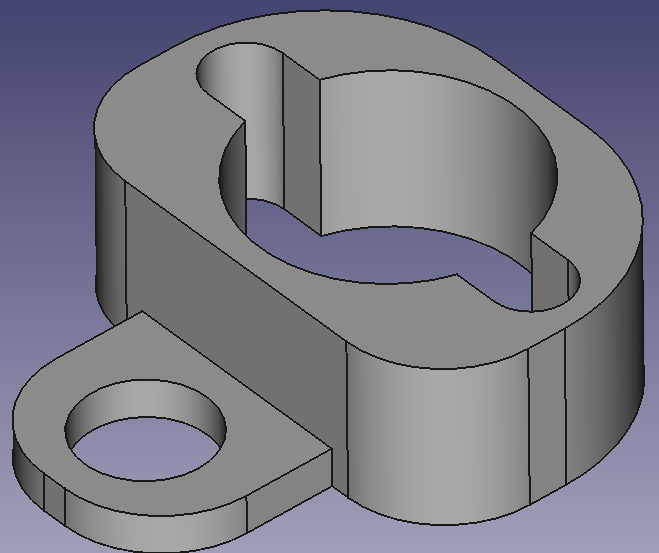

Pieza diseñada en FreeCAD e imprimida en PLA.

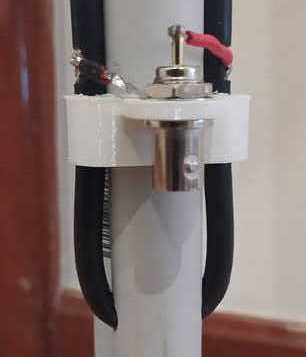

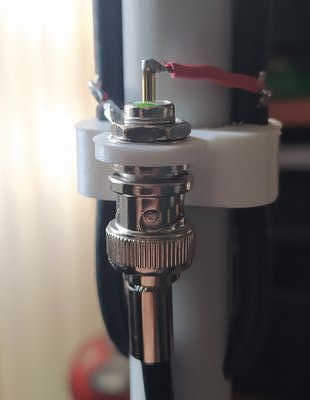

Conexión del conector BNC.

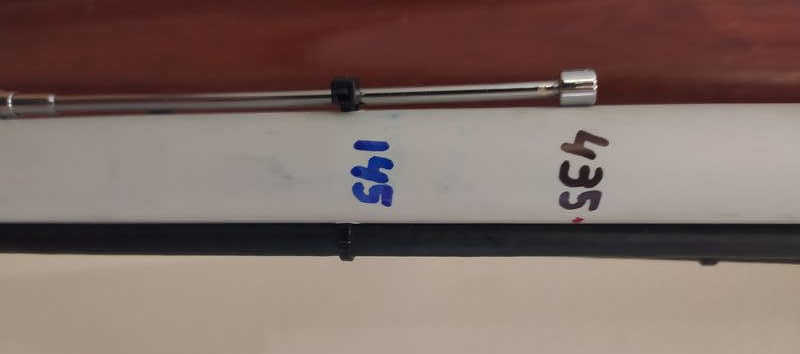

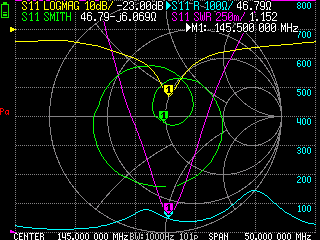

Para su mejor funcionamiento, debemos ajustar la longitud para cada una de las bandas.

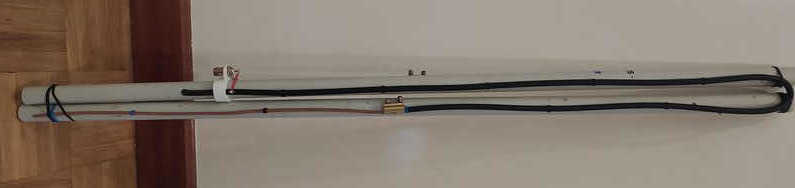

Antena plegada por la mitad.

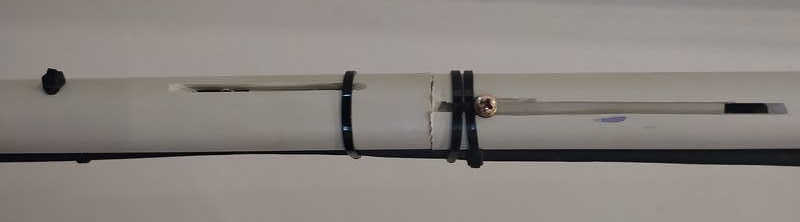

Sistema de plegado.

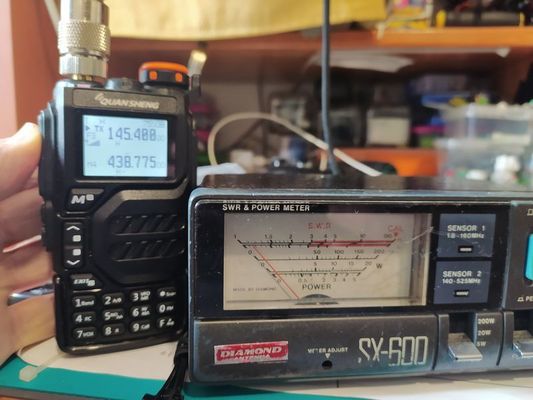

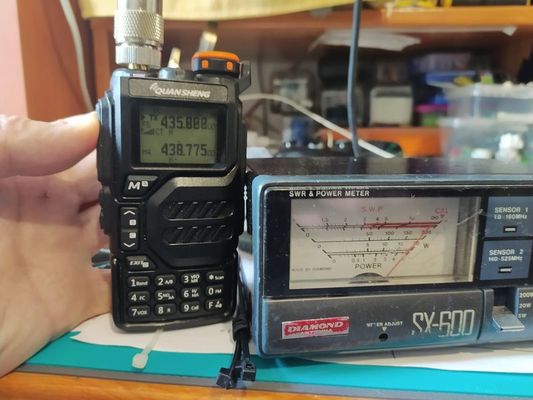

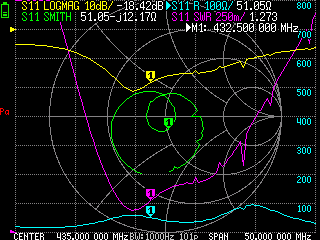

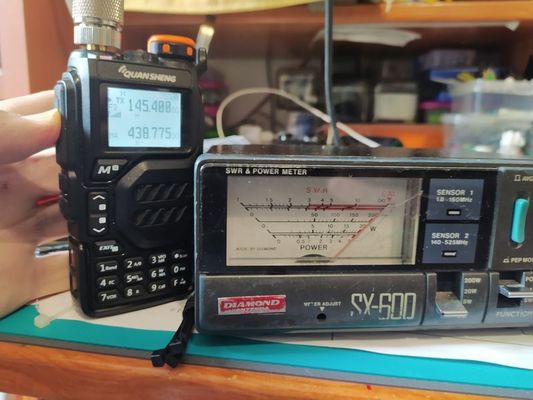

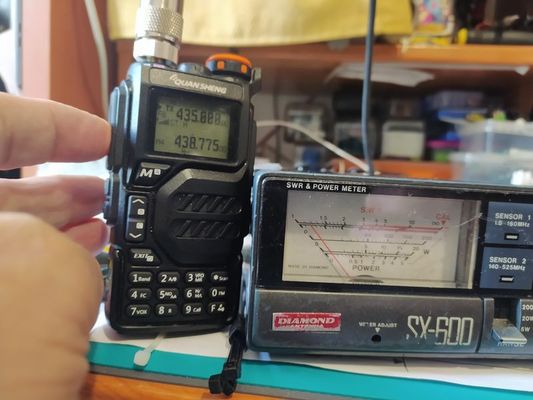

Después de realizar todos los ajustes, probé realmente las estacionarias y resultaron casi perfectas.
He de comentar que aún tengo alguna duda sobre si la salida del WALKIE está ajustada a una antena de 50 ohmios, o lo ajustan a su propia antena.
Lo bueno de este montaje es que en unos segundo se tiene plegada la antena a unas medidas reducidas para llevar en portátil.
