Loop - Comparación
NanoVNA
Tenía hecha una antena del tipo LOOP y quería ver como se comparaba
con otro tipo de antenas, además vamos a ver como se ven a través
del NanoVNA.
Existen muchas página en internet que muestran la fabricación de
antenas tipo LOOP.
https://www.nonstopsystems.com/radio/frank_radio_antenna_magloop.htm#top-of-page
http://www.pearltrees.com/kc4fne/loop-antennas/id25196879
http://www.radioamatoripeligni.it/i6ibe/loopflat/loopflat.htm
https://www.ivarc.org.uk/uploads/1/2/3/8/12380834/multi-band_hf_magnetic_loop_slides_-1.pdf
(c)
2019Alan Badcock
¿Ventajas de un Mag-Loop?
-Disposiciones de montaje sencillas de tamaño compacto.
-Rechaza las interferencias eléctricas (mejora de 2-3
puntos S).
-Tiene polarización vertical e irradia en ángulos altos y
bajos a lo largo del plano del bucle, por lo que es bueno para
NVIS y Dx.
-Presenta un nulo en el eje del bucle que se puede
utilizar para reducir el impacto de una fuente de
interferencia eléctrica.
-Banda muy estrecha en resonancia, por lo que puede
reducir las fuertes interferencias de señal.
-Puede construirse para banda única o multibanda
¿Desventajas de un Mag-Loop?
-Debe volver a sintonizarse periódicamente ya que el
ancho de banda en resonancia es muy estrecho.
-Se necesita una unidad de reducción grande para un
ajuste preciso.
-Tiene una resistencia a la radiación muy baja
(miliohmios), por lo que cualquier pérdida del circuito afecta
-La eficiencia requiere dramáticamente una construcción
cuidadosa.
-Tensiones muy altas en el condensador (varios kV incluso
a baja potencia), por lo que el espaciado y las
clasificaciones de los componentes son importantes.
-Las grandes corrientes de bucle también aumentan los
peligros, por lo que debe mantenerse alejado del contacto con
el
antena. Se debe mantener al menos 1 m (o más en QRO) del
bucle.
Se puede generar un fuerte campo magnético. - Piense en
seguridad con CUALQUIER antena.

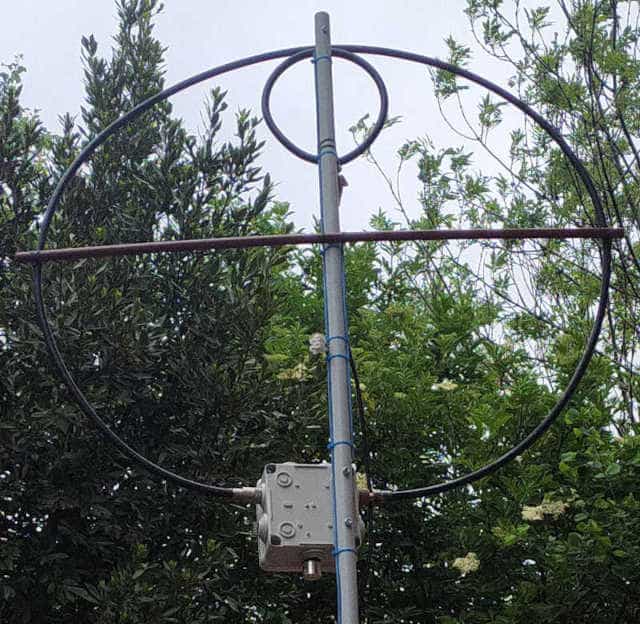

La antena LOOP está realizado en RG213.

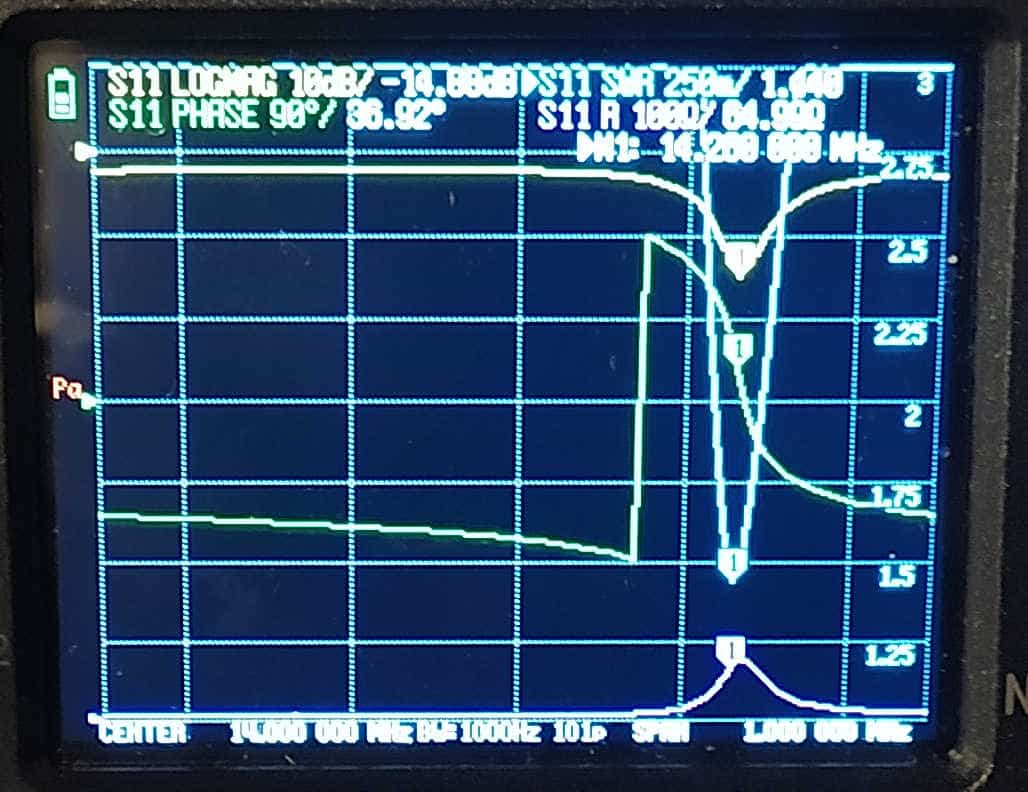

El mayor problema que veo es que debes sintonizar la antena a la
frecuencia de TX/RX pues el ancho de banda es muy estrecho.

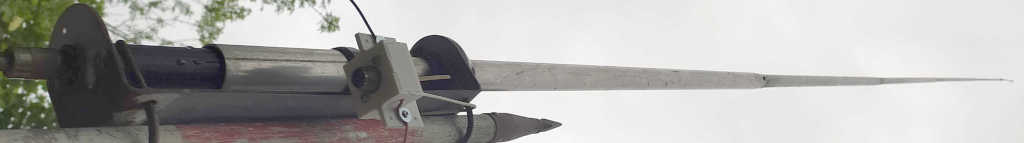

ANTENA
DE BASE SIRIO GPS-27 1/2 6m, sin radiales.

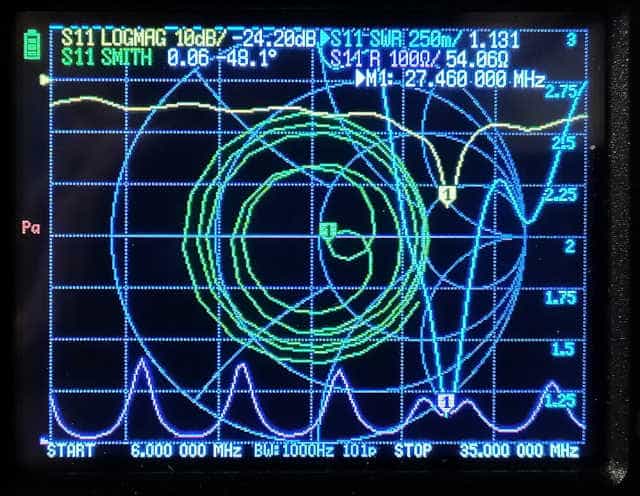

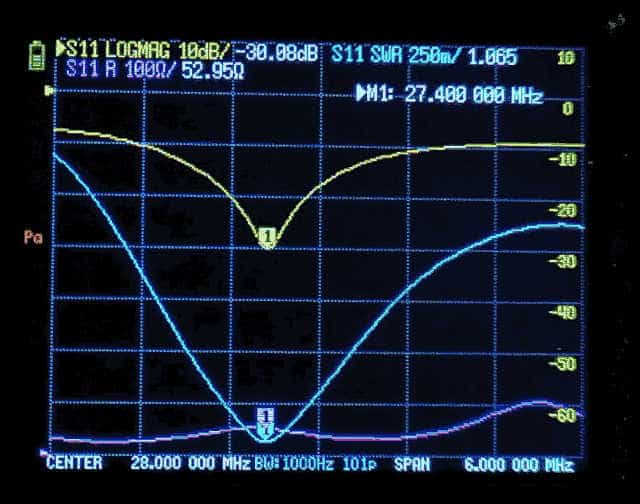

En la frecuencia de ajuste, la SWR es perfecta.
Fuera de la frecuencia de ajuste, la SWR sube, pero es
utilizable, aunque conviene utilizar un acoplador de antena.
Antena en V invertida.

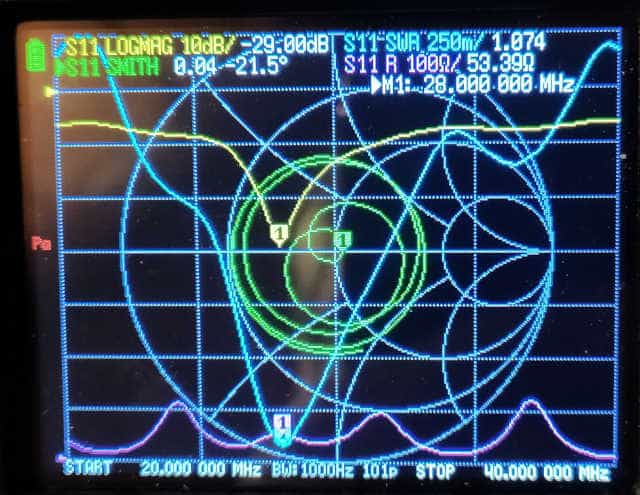

10 m
20 m

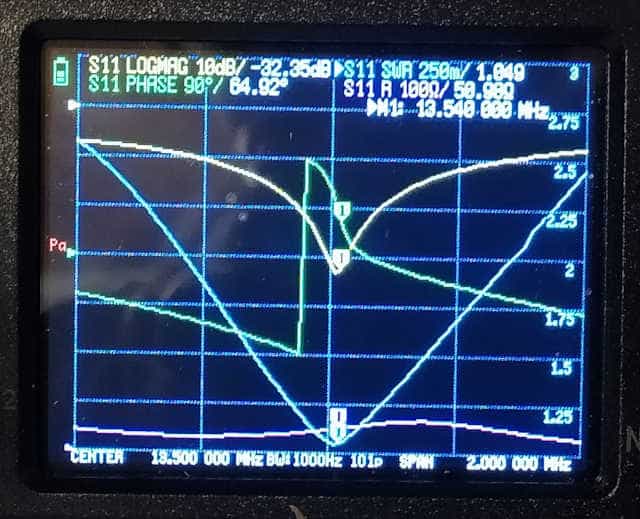

Aunque veáis que está resonando a 13.54MHz, os cuento la
historia.
Tenía puesta la antena vertical en el mismo mástil de la antena
en V invertida, y me resonaba a una frecuencia baja.
Empece a cortar y cortar, hasta que me resonara a 14MHz.
Cuando quité la antena vertical y volví a probar, se me redujo
la frecuencia de resonancia a 13.54MHz.
Como veis unas antena influyen en otras, tendré que alargar el
hilo para que resuene bien.
La conclusión que he tenido con la antena en LOOP, es que es
utilizable si vamos a transmitir en una frecuencia concreta, si
vamos a hacer contactos en varías frecuencias, debemos tener la
antena donde podáis ajustar el condensador variable. He visto
servos que se manejaban a distancia y que movían el condensador
variable.
Me hubiera gustado una prueba real, pero no ha sido posible. En
los enlaces adjuntos muestro una comparación real de antenas.

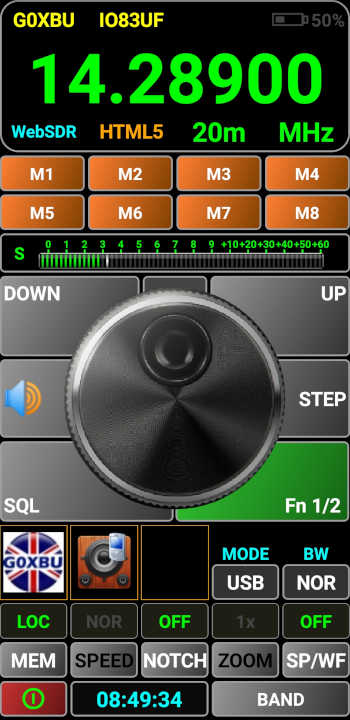

Si queréis hacer pruebas de transmisión HF existe una aplicación
para android pRxTx_Lite , ponéis transmitir desde
vuestra emisora y oíros en la aplicación. G0XBU se
encuentra en el centro del Reino Unido, a unos 1200KM.
Este mismo método lo he utilizado en 2 m para probar antenas,
cuando no hay gente en el R1 de Burgos, transmito desde Palencia
y miro en el ordenador como llega la señal.
Saludos.
Juan Galaz
