Antena vertical 1/4 de onda
xsetaseta@gmail.com

La fabricación de una antena suele ser fácil, pero su ajuste a una frecuencia concreta algo más difícil.
En este caso he fabricado una antena de FM para la frecuencia de 104MHz.
La antena es vertical de 1/4 de onda con 4 radiales, y con una impedancia de 52 ohmios.
Ante todo he intentado hacerla lo más barata posible, utilizando materiales muy fáciles de encontrar.
Los materiales son:

Para sujetar los radiales he realizado dos pruebas, una utiliza clemas de empalme para sujetar los radiales, y la segunda  utiliza tornillos de rosca chapa.
Yo recomiendo el de rosca chapa, por ser muy fácil de montar.

Para sujetar el elemento  radiante he realizado dos pruebas, la primera utilizando una clema que se conecta directamente al conector, y la segunda utiliza una clema que se sujeta a la chapa cuadrada. Yo prefiero esta última, queda más sujeta.

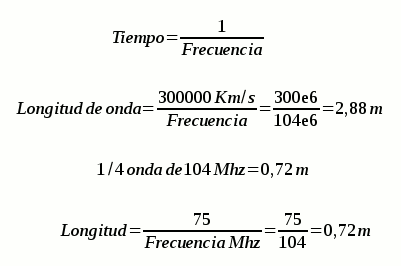

Para el cálculo de la longitud de los elementos se utiliza la siguiente formula.

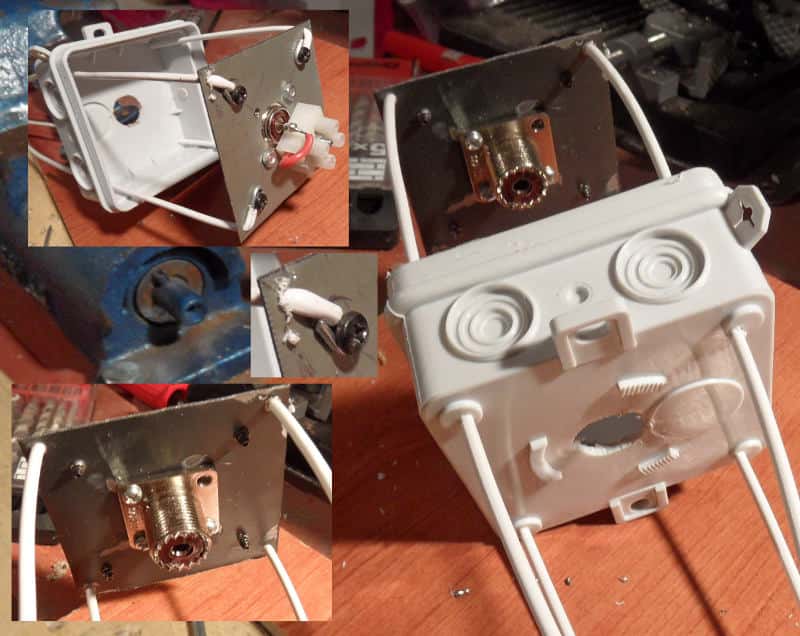

Tornillos de rosca chapa sujetando los radiales, y elemento radiante sujetado a la chapa cuadrada mediante clema.

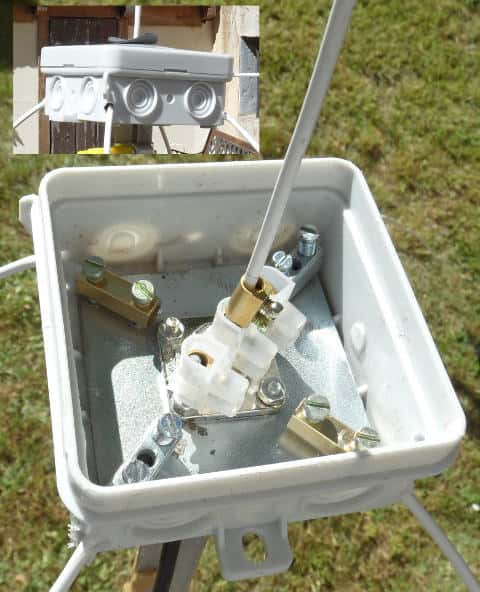

Clemas de empalme sujetan los radiales, y elemento  radiante se conectado directamente al conector.

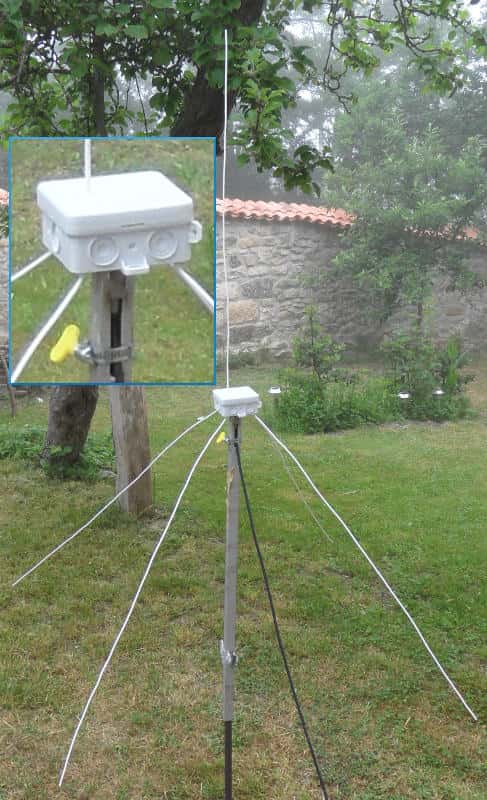

Antena funcionando.



Ir cortando trozos pequeños del elemento radiante hasta que la onda reflejada esté lo mas próximo a 1.

Después de cortar trozos del elemento radiante, la longitud es de 65cm.

En algunos libros he visto que el cálculo para el elemento radiante es de:

1/4 longitud de onda x 0,90 = 0,649 m

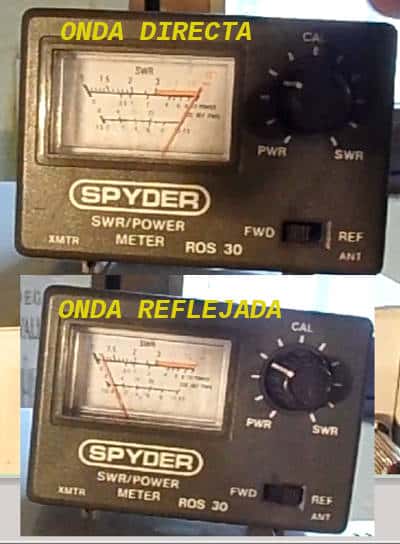

Ajustando longitud de antena. Medidor de estacionarias.



Saludos

Juan Galaz

11/06/2015-Palencia(España)
