Antena sectorial o de panel.
xsetaseta@gmail.com

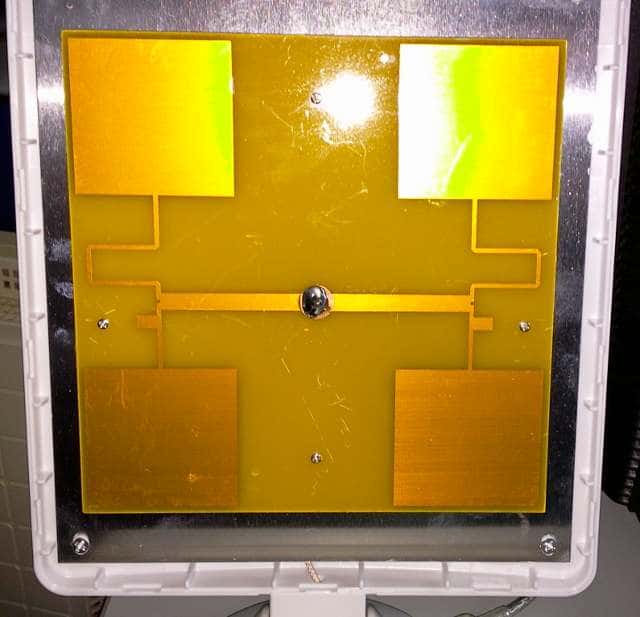

El otro día me trajo un
amigo una antena recibida desde China, era grande, además
llevaba integrado el chip.
Tenía buena pinta, y al hacer pruebas nos dio una muy buena
recepción de señal.
Después de investigar por internet pude descubrir que esta
antena tenía dos nombres, dependiendo de donde mirases,
antena sectorial o de panel.
La antena es de muy fácil construcción. Tiene una
chapa de aluminio de 180x160 mm en el fondo. A 7 mm sobre la placa
de aluminio se a colocado una placa de circuito impreso con el
dibujo de la antena.
La placa de aluminio es la masa y en el punto central del circuito
impreso se conecta el vivo del cable.
Los planos son los siguientes:

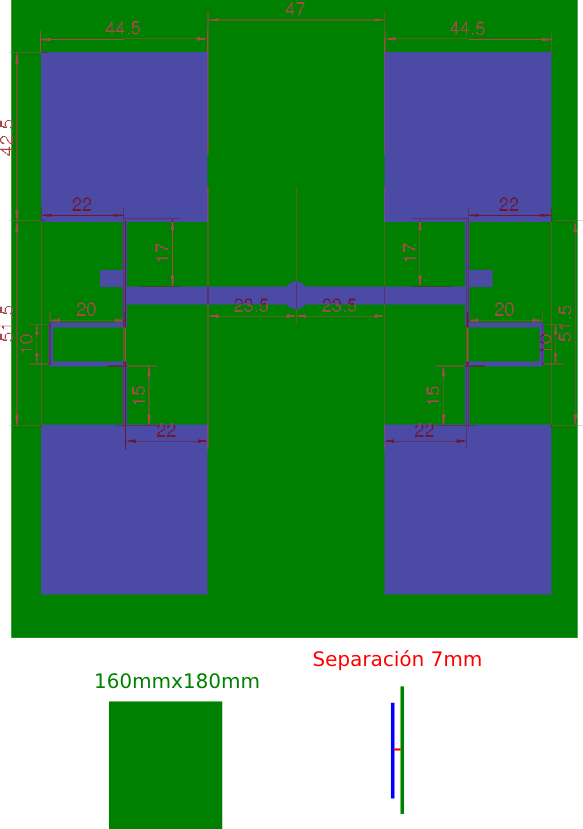

Plano de medidas
Plano del circuito impreso

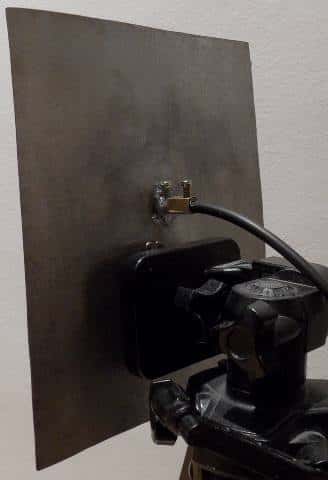

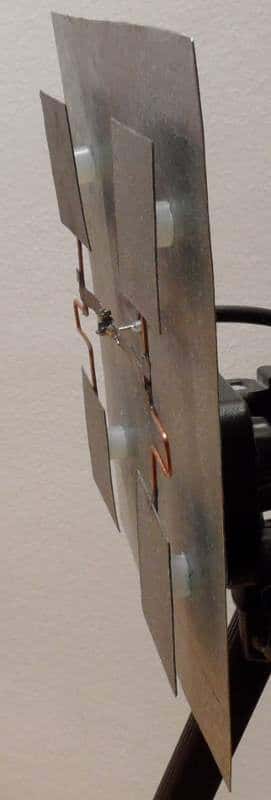

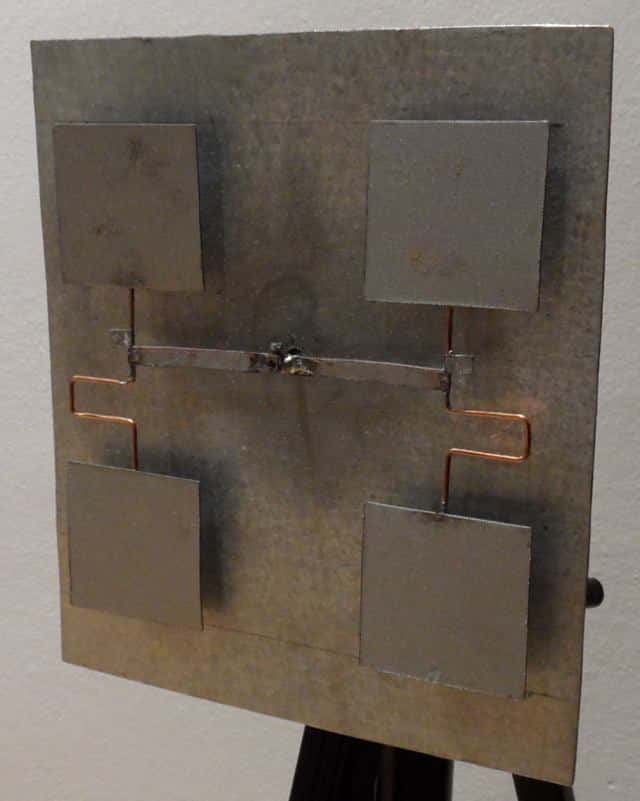

Como en este momento no tengo una placa de circuito impreso tan
grande he decidido hacerlo en chapa, soldando todos los elementos
con estaño. La separación entre las chapas la he hecho
con trozos de barrita de pegamento térmico. He comprobado que
el pegamento termofusible no se calienta en el microondas.
De las pruebas hechas comparando con la antena Belgrado,
diría que la belgrano es mas directiva, y la otra coge
más señales de router.
Con la antena Belgrado he recibido 67 señales de router, con
la antena de panel 93 señales de router.
Pero unas señales que se veían con una antena no se
veían con la otra y a la inversa.
Como conclusión diría que tiene muy buena ganancia y
recomiendo su construcción.
Saludos.
JUAN GALAZ
