Antenas Wifi , fabricación de la antena BelgranoEsto solo es una explicación de mis experiencias con antenas wifi.Yo vivía tranquilo con mis redes cableadas hasta que un buen día un amigo me enseño una página web : http://www.zero13wireless.net/foro/showthread.php?8154-Proyecto-Cantenna-BELGRANO-%28-por-Mandarache-%29 Era un foro sobre una antena llamada CANTENNA BELGRANO . En la página se afirma que se había recibido AP de 248 Km mediante la utilización de una parabólica . Lo mejor es visitar la página y seguir todo el hilo del foro, por cierto muy extenso . El inventor o divulgador de esta antena se llama Mandarache, un saludo. Mi amigo la había construido, y efectivamente había notado un aumento de ganancia, produciendo un aumento significativo de aparición de redes wifi. Yo que hace años había tenido emisora CB 27Mhz e incluso había realizado emisora de FM experimentales y antenas para emitir FM me producía una curiosidad especial por realizar dicha antena. Dicho y hecho pedí los planos de la antena y me puse manos a la obra. PLANOS En dichos planos figuran todas la medidas para los diferentes materiales, la verdad es que están muy bien hechos y no hay ninguna duda sobre ellos. Como yo tenía una chapa de aluminio, la primera antena la realice en ese material, lo mejor que tiene es que no se estropea a la intemperie. Lo peor del aluminio es su dificultad de soldar con estaño. Para la realización de la antena he utilizado tornillo pasador entre los tres óvalos, y para la separación he utilizado tuercas y arandelas. Según comentarios realizados en el foro no existen diferencias entre aislar los óvalos o hacerlos unir por el centro con tornillos, cuando mi amigo termine el modelo aislado ya os comentare. Mi forma de construcción ha sido la mas fácil y la mas económica.(Fig.6) Ahora nos toca el tema de los conectores, he probado primero unos conectores fáciles de encontrar que utilizaba en emisoras CB, luego los de alta frecuencia y para terminar conexión directa. Los de emisoras CB que funcionaban perfectamente a 27MHz a la frecuencia de wifi 2,4Ghz presentaban muchas perdidas. Fig.1 El conector utilizado de HF es el N-MACHO (Fig.2) con su base correspondiente en la antena N-HEMBRA (Fig.3), unidos por 3 metros de cable RG-58 al conector RP-SMA MACHO (Fig.8), es el conector que se conecta a la mayoría de la tarjetas wifi y router. Como solo disponía de un solo conector N-MACHO probé hacer una conexión directa (Fig. 4) entre el cable y la antena, resultando que la ganancia era igual o un poco superior. Por lo cual el que no se quiera gastar 5€ en los dos conectores, y quiera dejar fijo el cable a la antena, hacer la conexión directa (Fig.4 , 5). Tenemos el tema del cable, cuanto mas corto mejor, pero eso se sabe que no es posible, a no ser que queramos dejar el adaptador wifi en el exterior. Yo he utilizado 3 metros, era la distancia del ordenador a la ventana, también si se tiene un adaptador wifi-usb la longitud del cable se puede acortar. El tipo de cable también es importante, existe multitud de cables coaxiales, unos tienen mas perdidas por metro que otros. Como ejemplo el LMR-400 tiene unas perdidas por metro de 0.217dB y el utilizado por mi, el RG-58, las perdidas por metro son de 1.056dB. Todo el mundo querría utilizar el de menos perdida, pero claro no es tan fácil, es mucho mas caro y difícil de encontrar, por lo que he utilizado el que tenían en la tienda de componentes, el RG-58. Ver página web donde se encuentra muy bien explicado el tema de cables y conectores. http://www.seguridadwireless.net/hwagm/conectores-cables.html Ahora viene el tema de la conexión o soldadura al ovalo de aluminio, es bastante difícil soldar el aluminio con estaño, tienes que emplear una sustancia que evite su oxidación instantánea llamada flux. Como está claro que yo no tengo flux para soldar aluminio he utilizado un mini-tornillo pasante (Fig.3 , 4) donde sí se pude soldar fácilmente estaño. Mi amigo que es un perfeccionista a pedido por internet flux, veremos si se nota algo en la ganancia de la antena. Por fin la prueba de las distintas antenas, se empleo un adaptador wifi-usb sencillo y barato basado en el RT3070. No he querido utilizar un adaptador wifi-usb WIFISKY de 1W, no me fio de las indicaciones que da en recepción, aquí solo quiero probar la recepción. He utilizado la señal del router de un vecino que tengo localizado que se encuentra a 100m, y aquí os muestro los resultados.

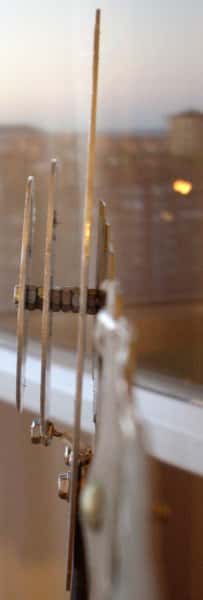

ANTENA TDJ He incluido una antena direccional TDJ de fácil construcción para la comparativa, sacada de la página: http://foro.elhacker.net/materiales_y_equipos/interesante_antena_direccional_tdj_de_13dbi-t232363.0.html

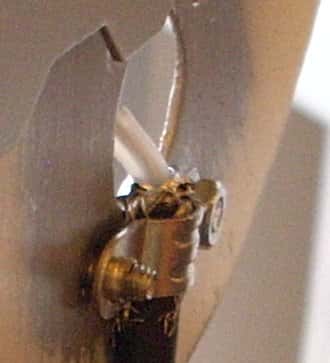

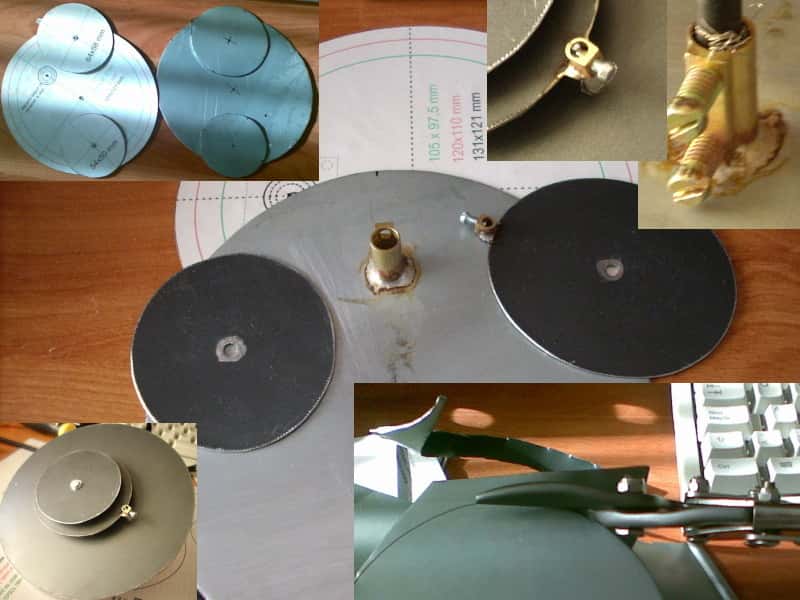

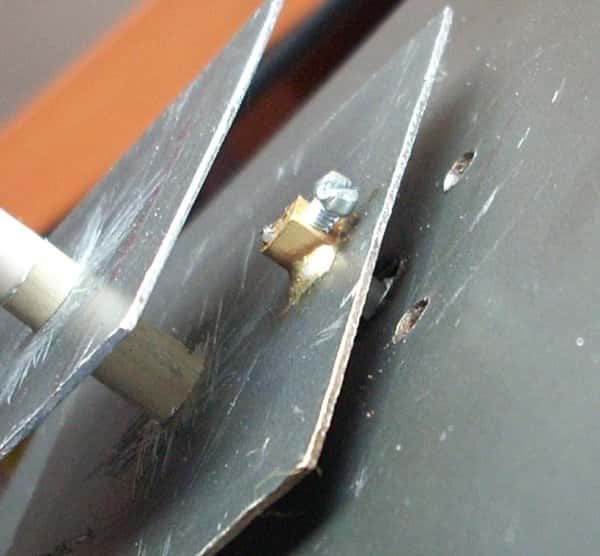

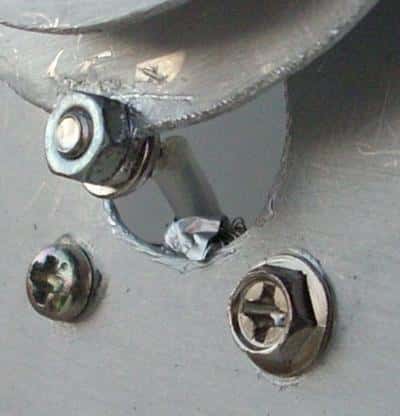

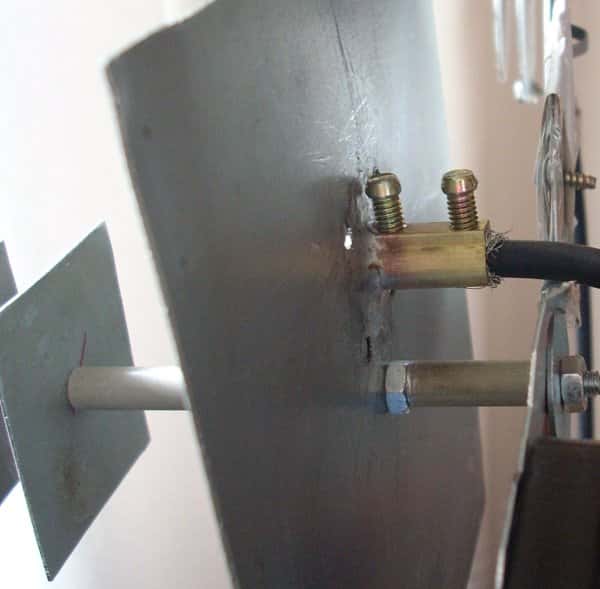

ANTENA EN CHAPA He realizado una segunda antena Belgrano en chapa para ver si se notaba algo la ganancia respecto a la de aluminio. La chapa es de 0,75 mm de espesor, procedente de un video. Se corto con cortachapas y luego afinadas con lima. Para la conexión del cable RG-58 a la antena he utilizado clemas de empalme soldadas con estaño a la antena. Fig.9 De las pruebas de ganancia realizadas puedo afirmar que no existe diferencia en utilizar chapa o aluminio. ANTENA DE COBRE Antena Belgrano en cobre hecha por Floren. http://florencom.es/

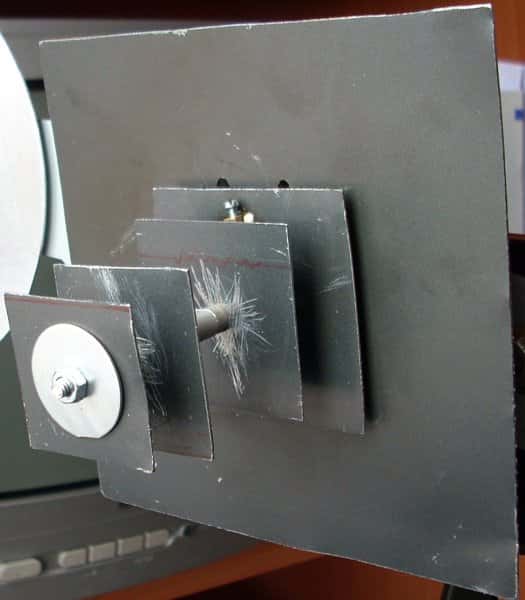

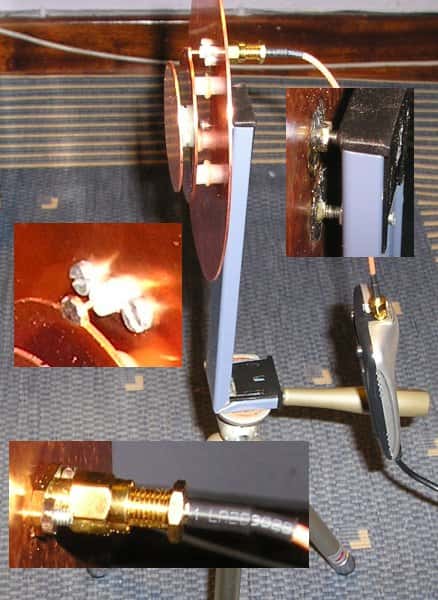

 Hice una de chapa de cobre (6€)
,
como veras no hay tornillo pasante. He usado taquitos de pvc que han
pasado bien la prueba del microondas. Así que la
disposición es la
siguiente: hay unión eléctrica entre director e
irradiante y
aislado todo ello del reflector flotando sobre tres taquitos de pvc.
Para evitar que sobresalga algo no he taladrado el director, sino que
hice un taladro ciego con mucho cuidado y lo soldé con el
irradiante. He usado un separador de pvc para dar rigidez al
conjunto. He sustituido el conector N por un RP-SMA chasis

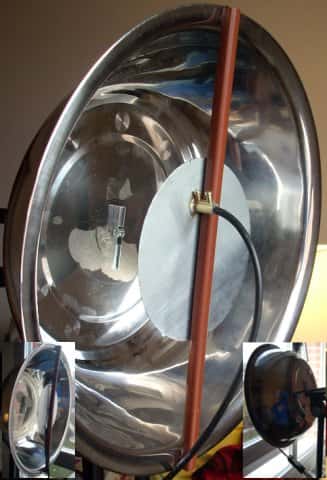

(1.25€) y la unión a la Alfa es con un pigtail de 15 cm (2€). ANTENA BELGRANO DE CHAPA CON CUENCO DE ACERO INOXIDABLE Intentando dar algo mas de ganancia a la antena sin emplear la parabolica, encontre en los chinos un cuenco de acero inoxidable de 33 cm de diametro (2€). Despues de diferentes pruebas, encontre una posición de la antena respecto al cuenco donde la ganancia era notable. También es bastante mas direcional que la belgrano simple. Os muestro las imagenes y las diferentes medidas tomadas.

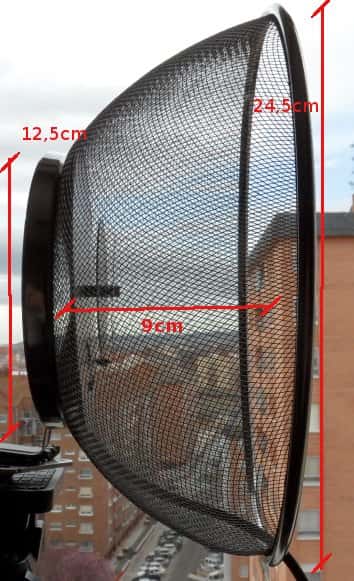

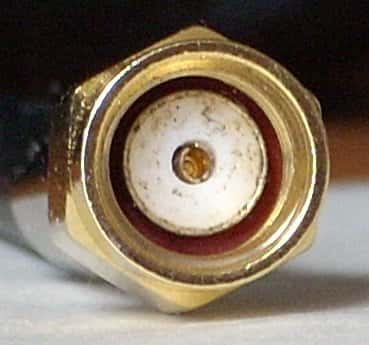

ANTENA BELGRANO CON CUENCO DE RED Este es otro intento de dar aún mas ganancia a la antena belgrano. He utilizado un cuenco de red comprado en los chinos, tipo colador. Intentado dar una lógica a las medidas de la antena he buscado múltiplos de la longitud de onda de la frecuencia de 2,4Ghz, que resulta ser de 12,5cm. Con un metro me metí en una tienda de chinos y busque cuencos con esas medidas, y encontré este cuenco de red.  Después de hacer diferente pruebas me ha dado la mejor ganancia de todas las antena probadas. Aquí muestro la tabla de todas las medidas realizadas. MEDIDAS Como último punto he de hacer un breve comentario a los conectores RP-SMA MACHO, resulta que existen unos de mejor calidad que otros, después de muchas conexiones y desconexiones el agujero se ensancha y no hace bien conexión, en alguna ocasión llegue a pensar que se me había roto el adaptador de wifi, hasta que me di cuenta del problema. En los que he montado yo, los he tenido que soltar y volver ajustar resolviendo el problema. |

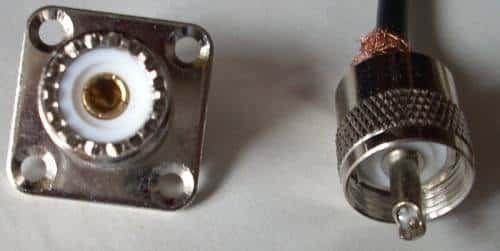

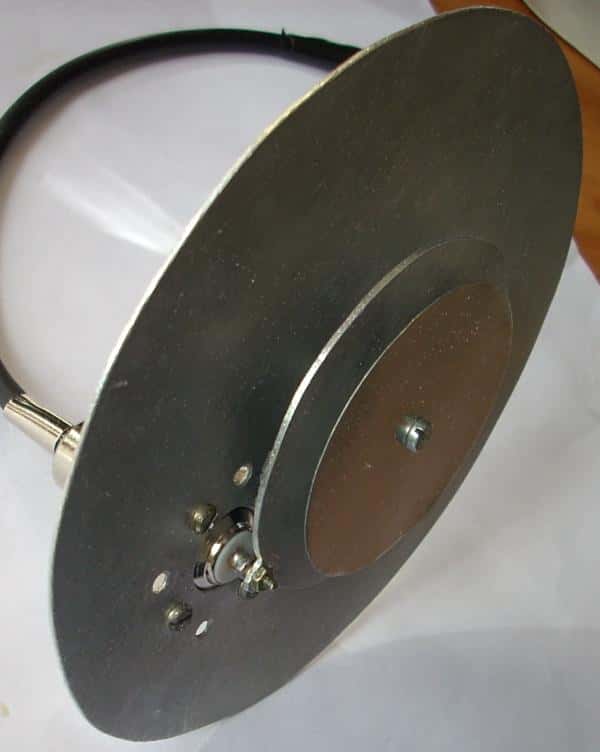

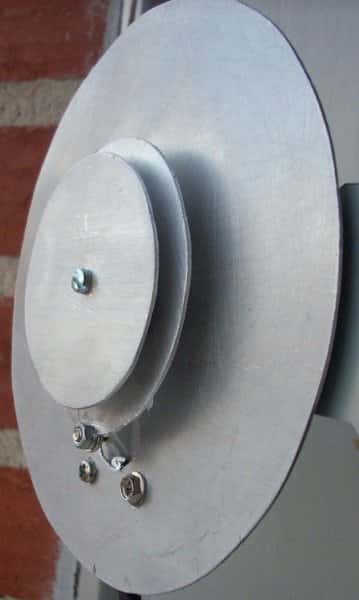

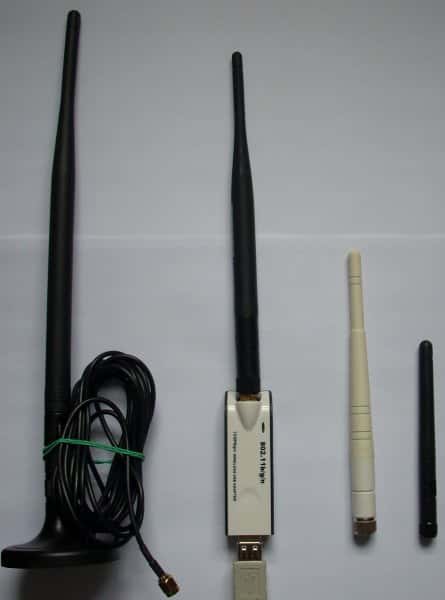

 Fig.1 Conector emisora CB  Fig.2 Conector N-Macho  Fig.3 N-HEMBRA  Fig.4 Conexion directa  Fig.5 Conexion directa parte de atras    Fig.6 Antena Belgrano  Fig.7 Antenas omnidirecional  Fig.8 RP-SMA MACHO  Fig.9 Antena fabricado en chapa. |
