ARDUINO SM1628 TIMER

Página principal

ARDUINO SM1628 TIMER - Mando IR

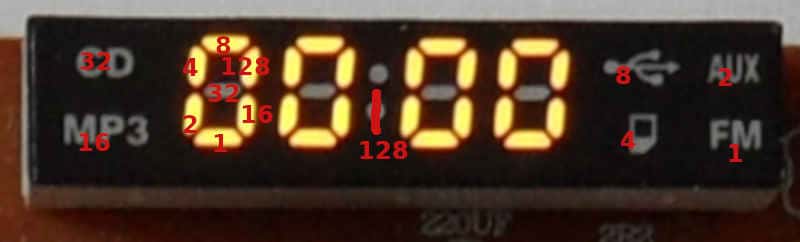

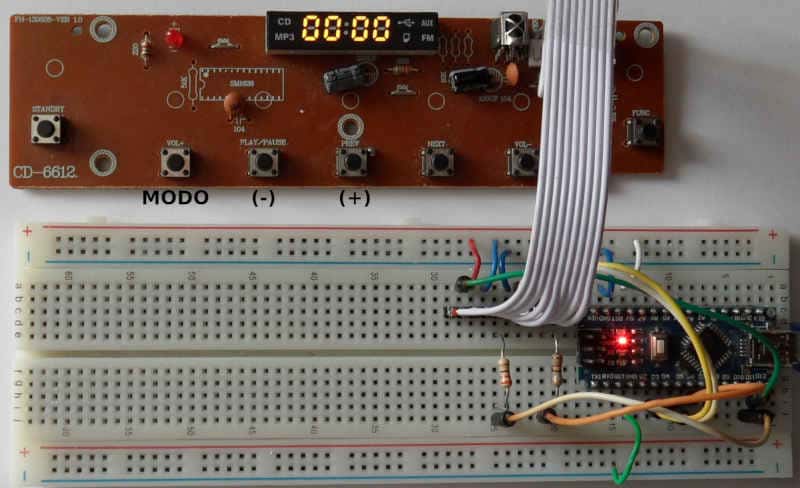

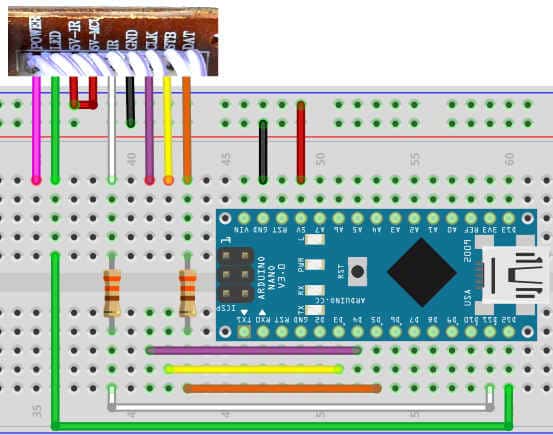

Me gusta desmontar aparatos electrónicos para reciclar. En este caso reutilizo la parte frontal de un TDT que lleva el CHIP SM1628. En un anterior montaje había reutilizado otro panel de TDT que llevaba el CHIP CT1642, creando un reloj. En este caso realizo un timer de cuenta atrás que al finalizar la cuenta se enciende un LED. Lo peculiar de este montaje es que se programa mediante botones, y mandos a distancia de TV , marcas LG y Philips. En principio intenté utilizar la librería TM1628, pero existe diferencias, por lo que tuve que realizar mis propias rutinas basadas en la anterior librería. Mas que diferencias en el CHIP, creo que conexionado el display de forma diferente al normal. Código segmentos. Esquema de conexionado. Circuito montado. El montaje es interesante por aprovechar una placa reciclada con todo sus componentes, como botones, displays, receptor IR. PROGRAMA VIDEO
Saludos. Juan Galaz Bibliografía:
CT16rej.html https://github.com/BlockThor/TM1628 http://blockduino.blogspot.com/2012/10/led-dvd-tm1628.html https://github.com/javitrompix/TM1628R
