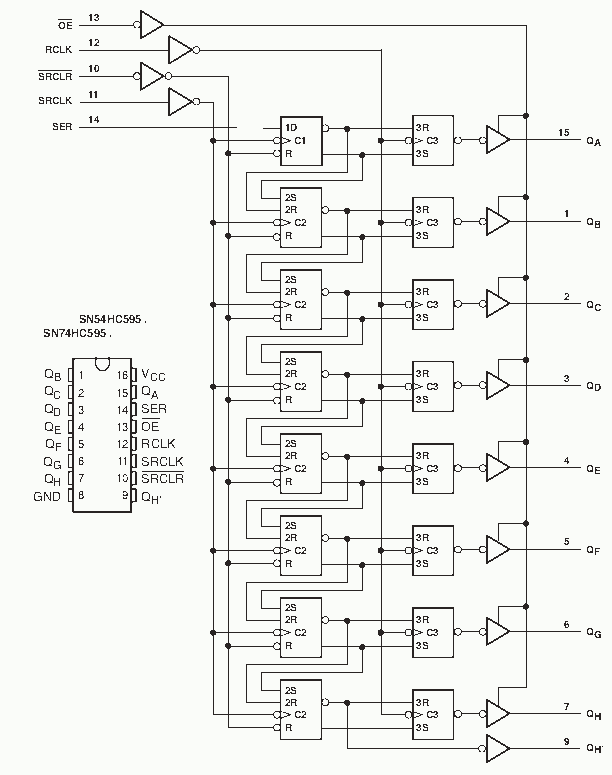

El CHIP 74HC595 es un convertidor de serie a paralelo,
anteriormente había realizado un montaje parecido con el
74HC164.
La diferencia entre los dos chip es que el 74HC595 tiene una
patilla (RCLK) para enclavar los datos una vez que los
tiene en los registros de desplazamiento.
De esta forma los datos no son vistos hasta que la patilla RCLK
está en alto.

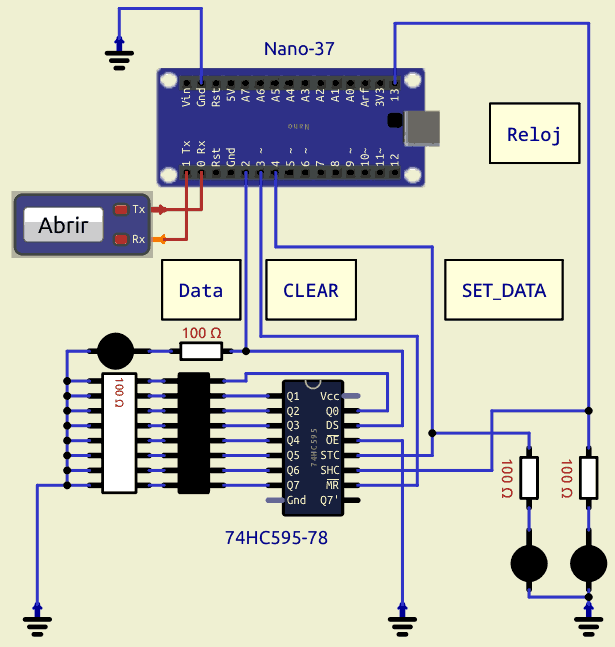

Probamos el circuito en el
simulador, todo funciona correctamente.
El entorno de simulación bajo SimulIde se hace en
Debian 12, y me he dado cuenta que la compilación es
bastante más rápida que bajo el IDE de arduino.

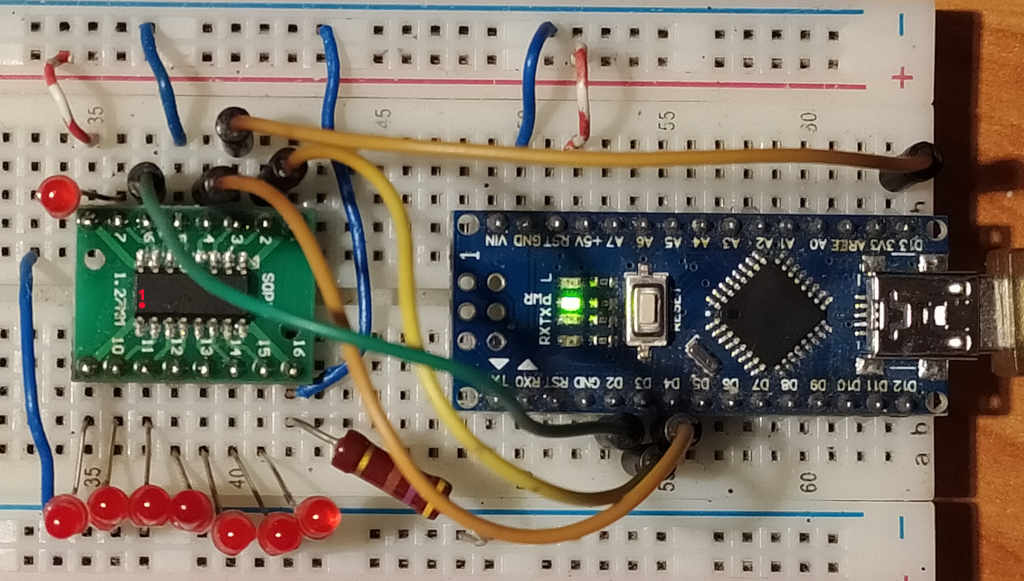

Montamos el circuito en una PROTOBOARD.
Mandado los números desde la consola
de arduino, vemos que el circuito funciona bien.
PROGRAMA
VIDEO DEMOSTRATIVO
Espero que os haya gustado este pequeño circuito.
Saludos.
Juan Galaz
