ARDUINO - RECEPTOR INFRARROJOS

Me apareció en el cajón de los desguaces un diodo receptor de infrarrojos, de algún televisor o vídeo desarmado.
Buscándole una utilidad, he realizando un receptor de mando a distancia que encienda y apague 3 diodos led .
Como no tengo mucha idea de mandos a distancias, he navegado por la red buscando ayuda.
He encontrado la librería IRremote que facilita en gran medida la realización del circuito.

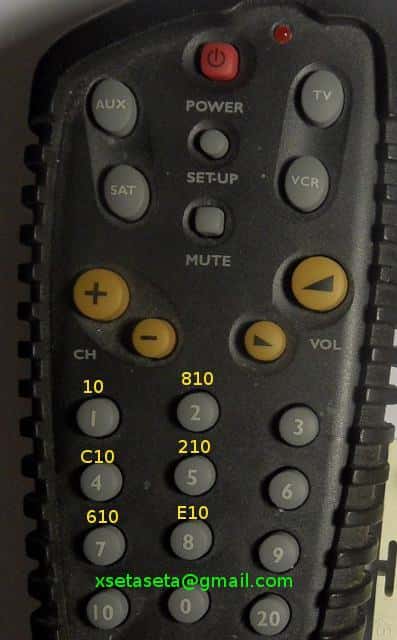

Como mando a distancia he utilizado uno universal programado para que funcione como de TV Sony, los códigos son fáciles y cortos.

Códigos de las diferentes teclas 1->10 2->810 4->C10 5->210 7->610 8->E10 Los códigos son en Hexadecimal.

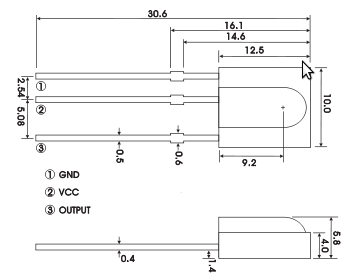

El diodo receptor de infrarrojos utilizado es TSOP-1730 corresponde al patillaje siguiente.

Código fuente

// seta prueba infrarrojos //30-10-2011 //xsetaseta@gmail.com #include <IRremote.h> int RECV_PIN = 11; IRrecv irrecv(RECV_PIN); decode_results results; void setup() {   Serial.begin(9600);   irrecv.enableIRIn(); // Start the receiver   pinMode(2, OUTPUT);   pinMode(3, OUTPUT);   pinMode(4, OUTPUT); } void loop() {   if (irrecv.decode(&results)) {       Serial.println(results.value, HEX);             if(results.value==0x10) digitalWrite(2, HIGH);     if(results.value==0x810) digitalWrite(2, LOW);         if(results.value==0xc10) digitalWrite(3, HIGH);     if(results.value==0x210) digitalWrite(3, LOW);         if(results.value==0x610) digitalWrite(4, HIGH);     if(results.value==0xe10) digitalWrite(4, LOW);         irrecv.resume(); // Receive the next value   } }

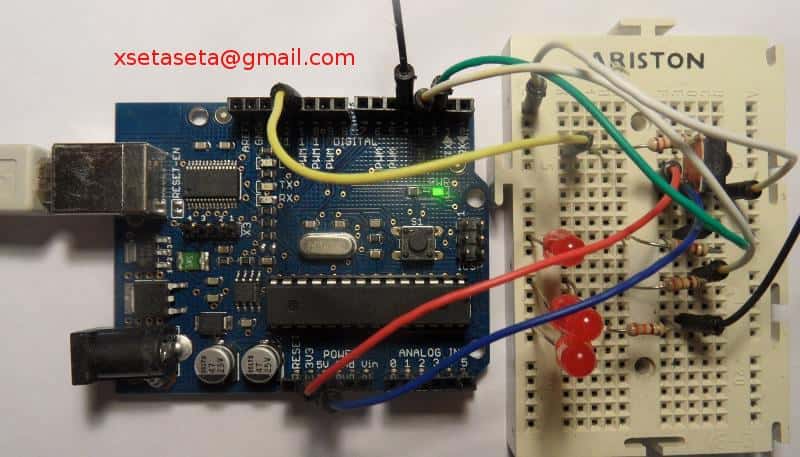

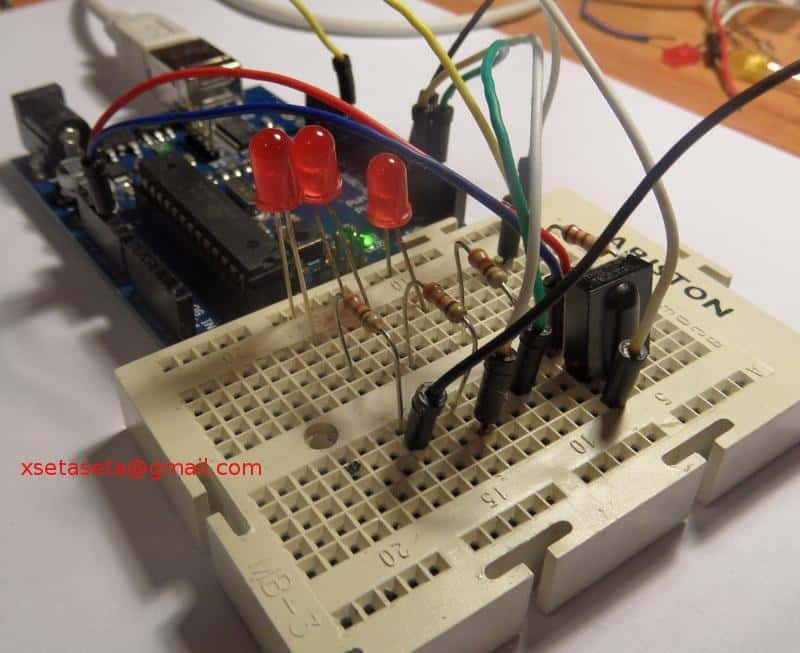

Fotos del circuito montado

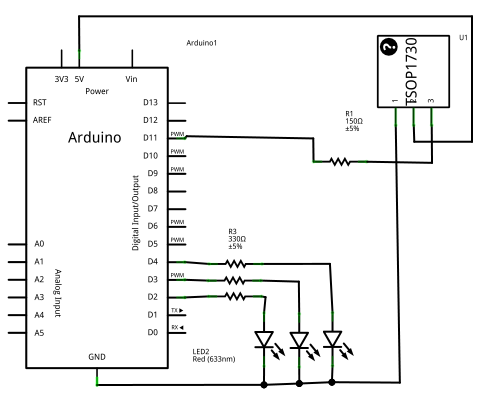

Esquema

Es muy fácil de montar y da mucho juego.

Controlando aparatos de 220V
Una utilidad que se le puede dar  a este mando de infrarrojos puede ser el encender o apagar luces.

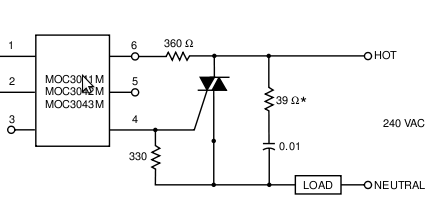

Para utilizarlo como interruptor de aparatos de 220V se necesita un relé o un dispositivo de estado solido.

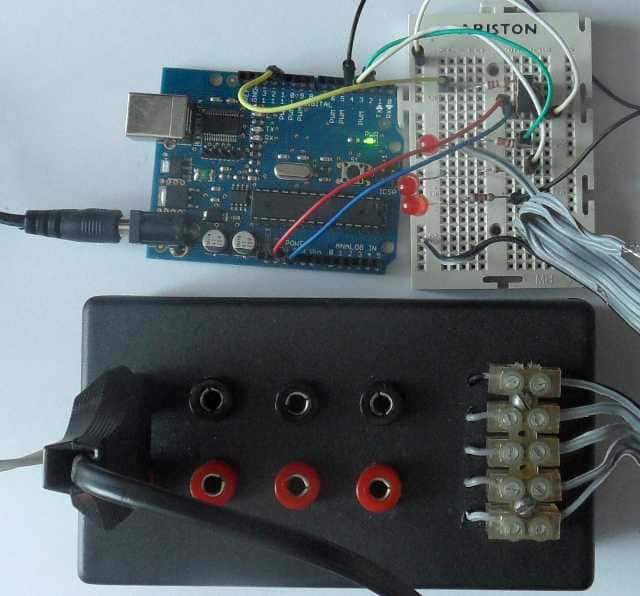

Yo dispongo  una caja con 4 dispositivos de estado solido para encender o apagar mediante señales lógicas de 5V, aislados eléctricamente mediante optoacopladores.
En la imagen siguiente se puede ver la conexión.



Un saludo.
seta43
