74HC164
Arduino
Fruto de

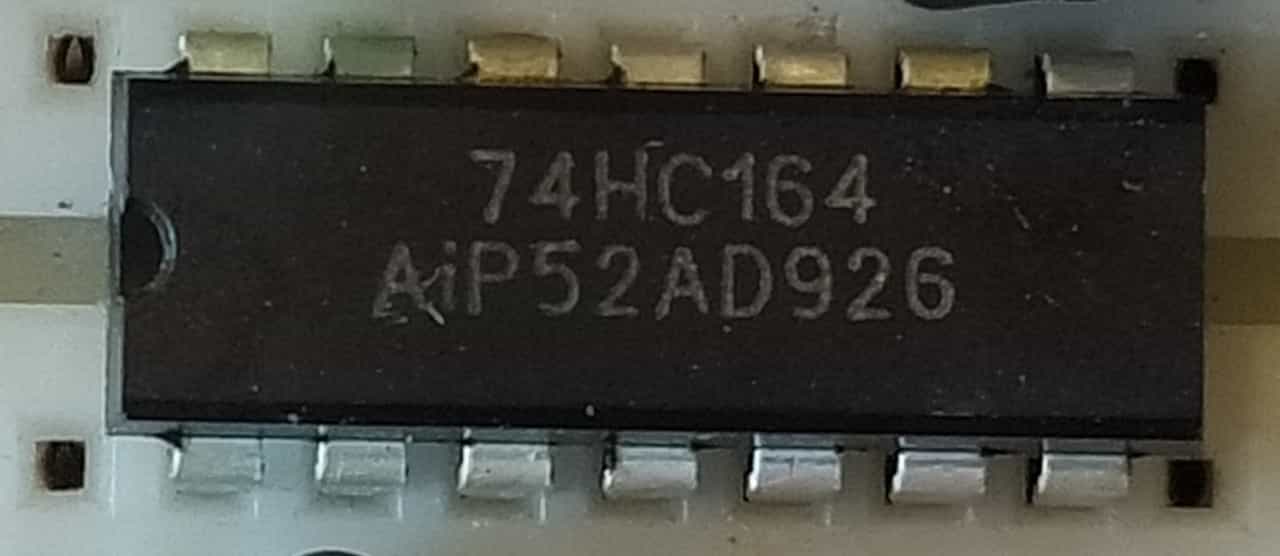

las vacaciones y los despieces de aparatos electrónicos he
conseguido 2 chip 74HC164.

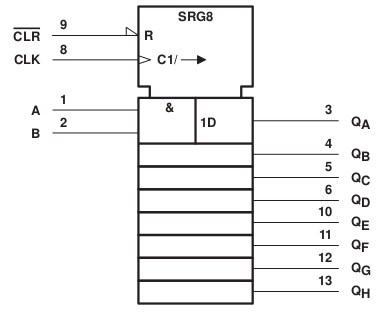

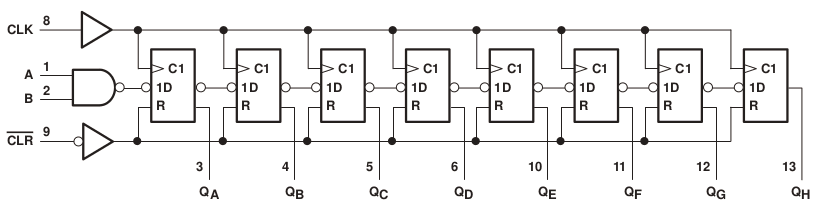

El CHIP 74HC164 es un convertidor de serie a paralelo.
Cuando el pin CLK pasa de nivel bajo a nivel alto los datos que
se encuentran en los pins 1 y 2 se
almacenan en QA (pin3), y sucesivamente el valor que se
encontraba en QA pasa a QB , y el dato de QB
pasa a QC, etc....

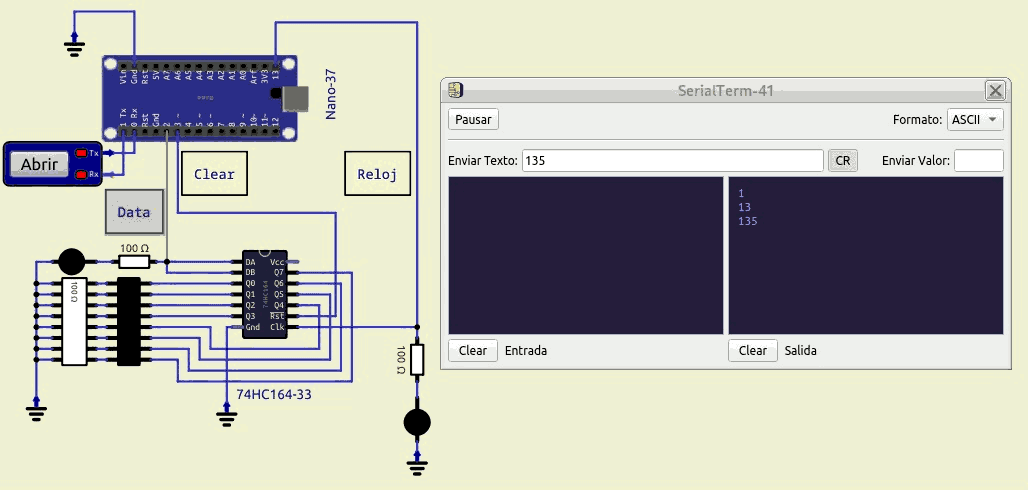

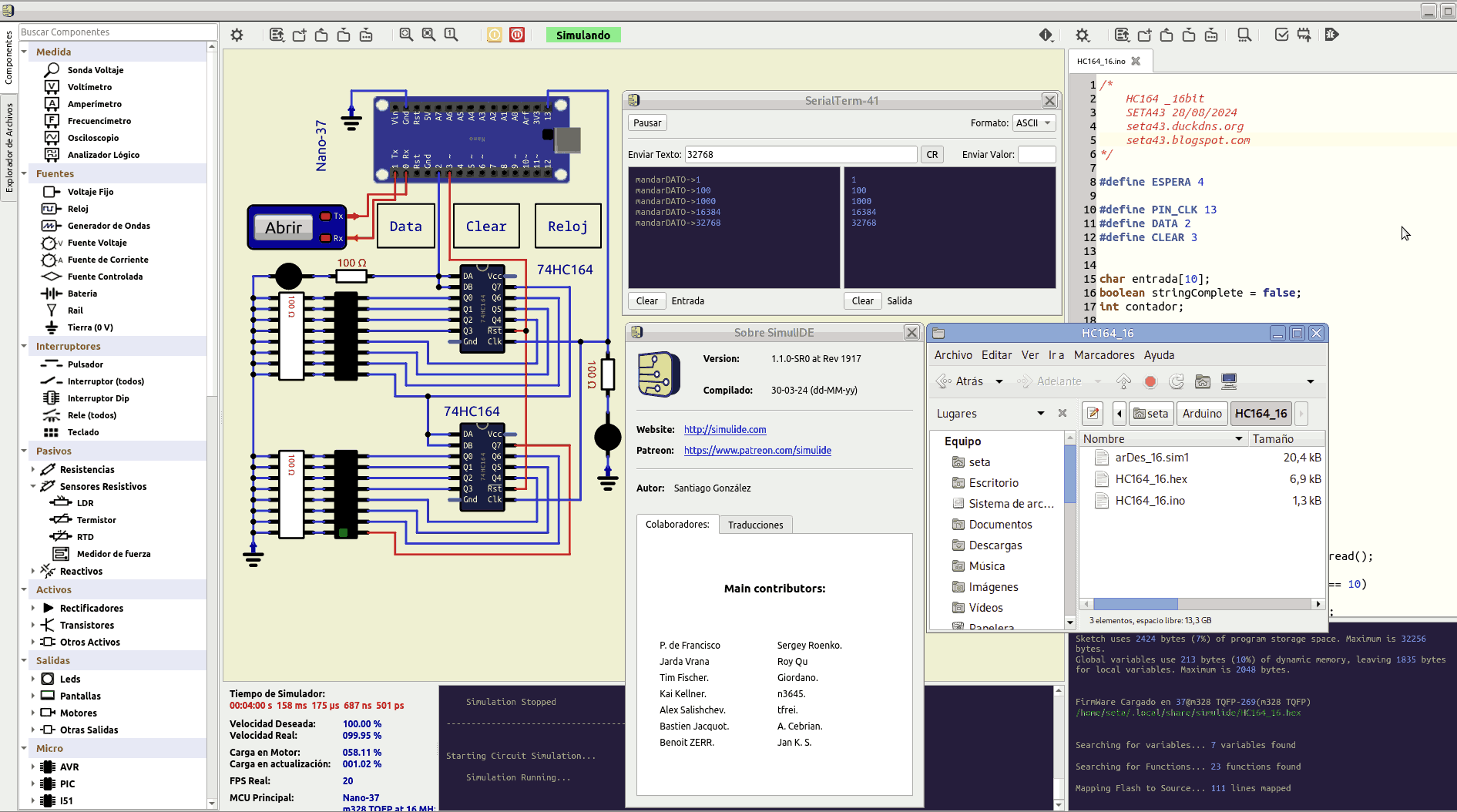

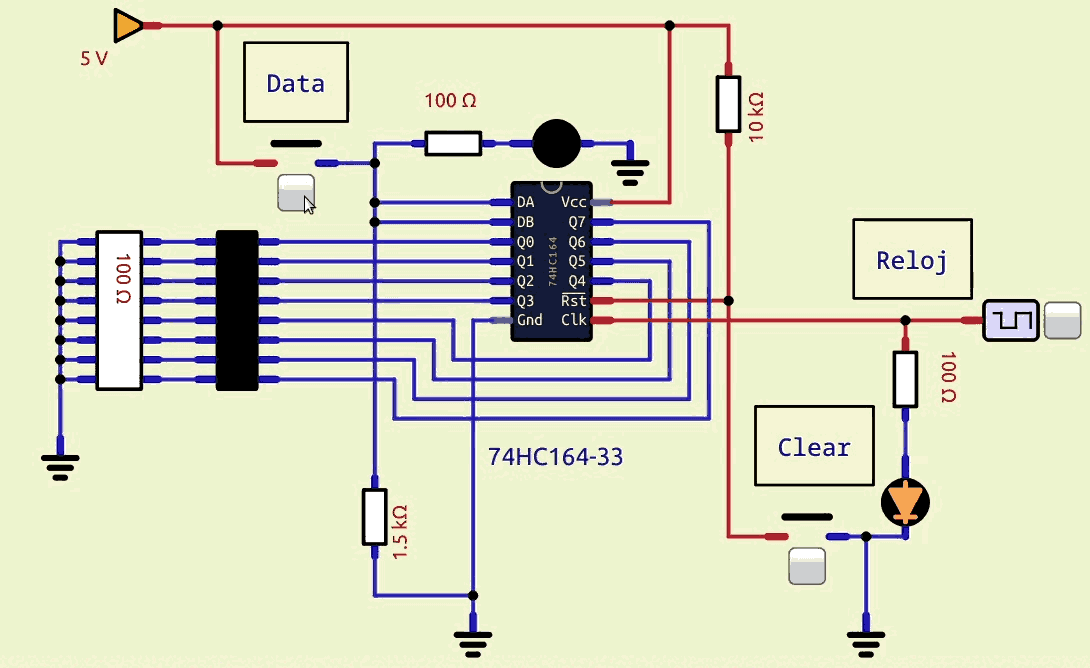

Con el simulador SIMULIDE montamos el circuito y lo probamos.
Probamos y todo funciona bien.

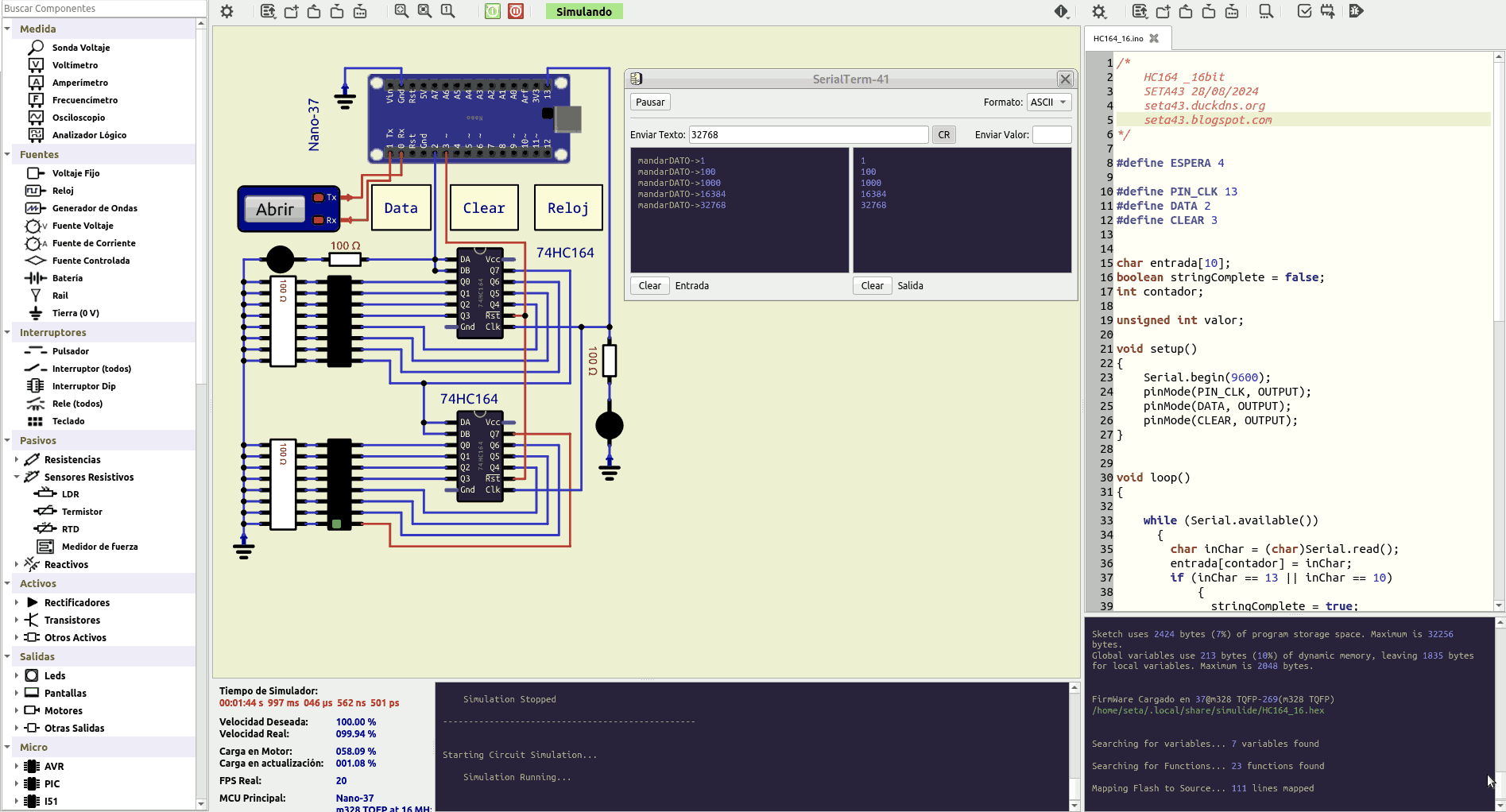

Ahora en el circuito añadimos un arduino nano, para automatizar
las señales.
Colocamos una consola para mandar el numero que se representará
en binario con los LEDs.
Colocamos un segundo 74HC164 para poder manejar 16 LEDs.
Probamos el circuito en el simulador, todo funciona
correctamente.
El entorno de simulación bajo SimulIde se hace en Debian
12, y me he dado cuenta que la compilación es bastante más
rápida que bajo el IDE de arduino.

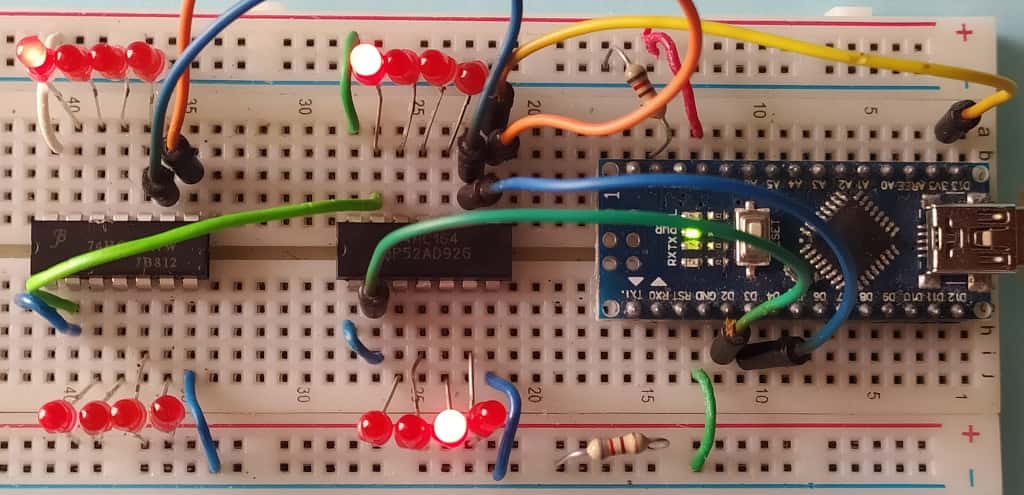

Montamos el circuito en una PROTOBOARD.
Mandado los números desde la consola
de arduino, vemos que el circuito funciona bien.
PROGRAMA
VIDEO
DEMOSTRATIVO
Espero que os haya gustado este pequeño circuito.
Fruto de unas pruebas que he tenido que

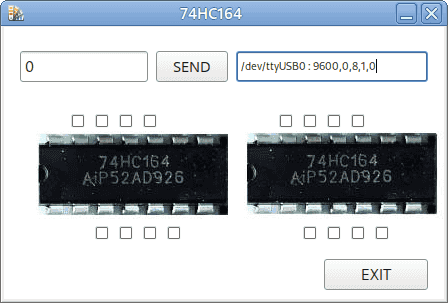

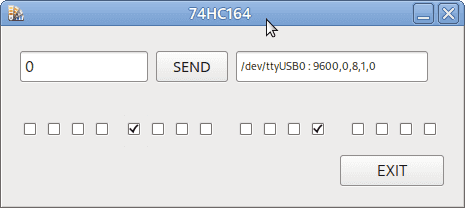

hacer, he creado una interface gráfica para manejar las salidas.
El programa está realizado en Gambas, una especie de VB para
Linux.
PROGRAMAS
Saludos.
Juan Galaz
