Marcador
controlado por bluetooth.
Display de 4 caracteres.
Arduino
xsetaseta@gmail.com
Continuando mi anterior montaje marcador controlado por bluetooth , ahora
añado un display mas.
El único display de 4 caracteres es uno que tengo de mis despieces
de DVD estropeados, me gusta reciclar aparatos rotos. El único
problema que me ocurrió con este display es que es de cátodo común,
por lo que he tenido que cambiar algo el programa.
En la simulación con proteus he utilizado displays de ánodo común y
en el montaje he utilizado de cátodo común.
Depende el modelo que tengáis, debéis modificar el programa arduino
en las líneas:
//Para Catodo comun
//#define Comun1 HIGH
//#define Comun0 LOW
//Para Anodo comun
#define Comun0 HIGH
#define Comun1 LOW

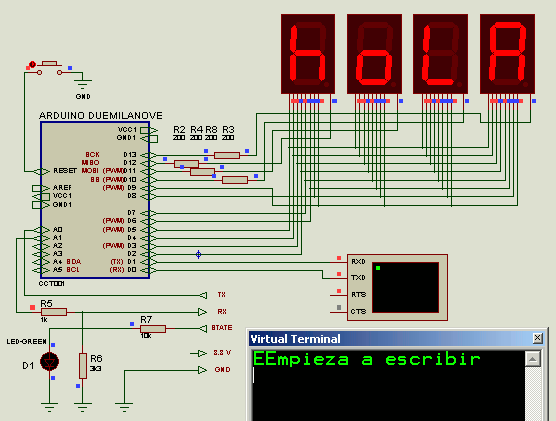

Esquema del circuito.

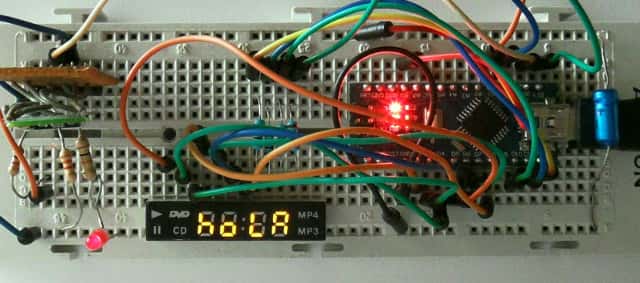

Circuito montado.

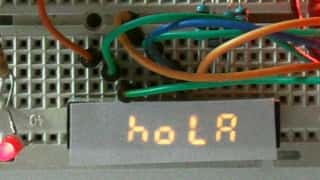

Tapando segmentos.

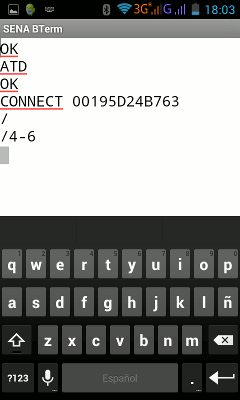

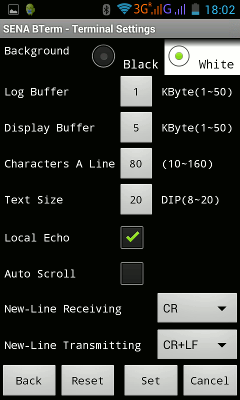

Controlando el display con SENA BTerm
FICHEROS
Saludos.
JUAN GALAZ
