Grabador de EEPROM
49F002 o 39SF020
He desempolvado el viejo ZX Spectrum y he visto algún artículo sobre
como realizar cartuchos ROM para instalar en el Interface 2.
http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm
Yo poseo muchas memorias EEPROM procedentes de BIOS de placas base
estropeadas.
En este caso voy a utilizar unas EEPROM de 256 Kytes (49F002 o
39SF020), por lo cual se conseguiran 16 páginas de 16 Kbytes, que
serán las que sustituyan a la ROM original del Spectrum.
El caso es que no poseo ningún grabador de EEPROM, y no me quiero
gastar 50€ en comprar uno a China.
Hace unos 10 años había realizado un programador EPROM utilizando un
8255 y que se conectaba al PC mediante el puerto paralelo.
En este montaje he utilizado un arduino junto con dos contadores
4040 para realizar este grabador EEPROM.
El coste de este proyecto si ya disponemos del arduino, no supera
los 2 Euros, en mi caso ya tengo los 4040.
Debemos tener mucha paciencia en conectar todos los cables, de
momento no he realizado el circuito impreso.
Versión 6 -wxwidgets -
Linux-Windows
Es la versión 6 pero realizado con la librería Wxwidgets. Tiene el
problema en maquinas virtuales.
PROGRAMA V6-wxwidgets
Versión 7
Después de varias pruebas en máquinas virtuales como VBox, en estos
caso solo, el PC emulado en determinadas circunstancias no puede con
los 16K que le manda de un golpe.
Para reducir está perdida de datos he cambiado el modo en que manda
los datos del Arduino al PC, y ahora son de 128 bytes cada vez.
PROGRAMA V7
Versión 6
Como había comentado en la primera versión
del grabador, el tiempo de lectura y escritura de la EEPROM era
bastante alto.
Mi meta en esta versión era reducir los tiempos y hacer el programa
muchos más sencillo.
Y como veréis lo he conseguido, ahora los tiempos de lectura se
reducen a menos de 4 segundos, y los de escritura de 16 Kbytes,
están entre los 35 segundos y los 60 segundos, dependiendo
de la página de memoria que se escriba.

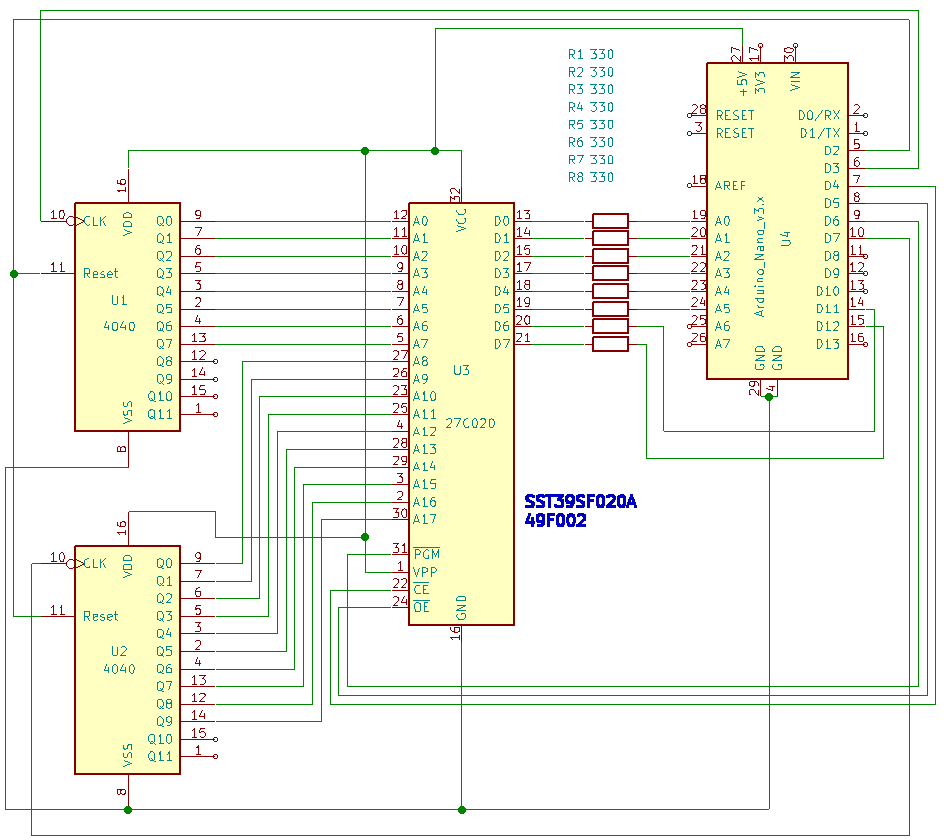

Para conseguir esto, he modificado las conexiones A8-A17
y se las he conexionado al contador U2 del esquema.
Además la comunicación entre el PC y el arduino se realiza en
bloques de 32 bytes.
También se puede reducir aún mas los tiempos, cambiando los tiempos
entre pasos y aumentando la velocidad en Baudios, pero me conformo
con los que he obtenido.
A modo de detección de errores he creado una especie de número de
chequeo, no es el más preciso, pero para este pequeño proyecto
funciona bien.
Cuando escribe la memoria EEPROM, vuelve a leerla devolviendo el
numero de chequeo, que debe ser el mismo que el que se escribió.
Versión 6.

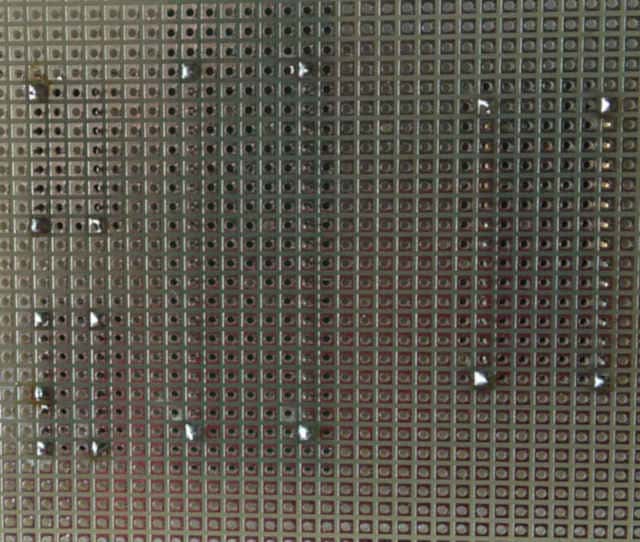

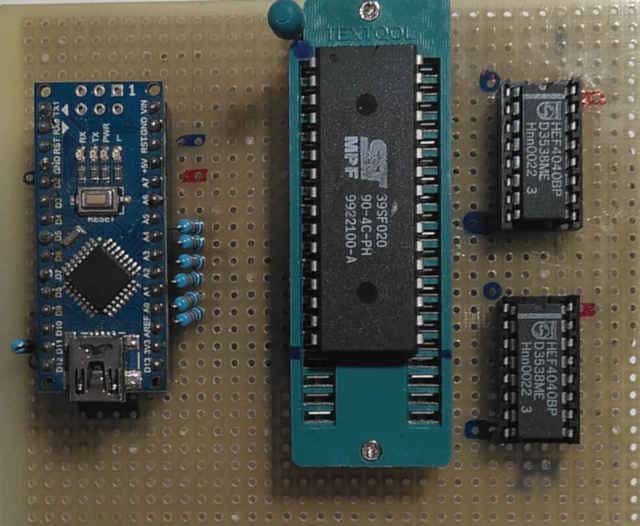

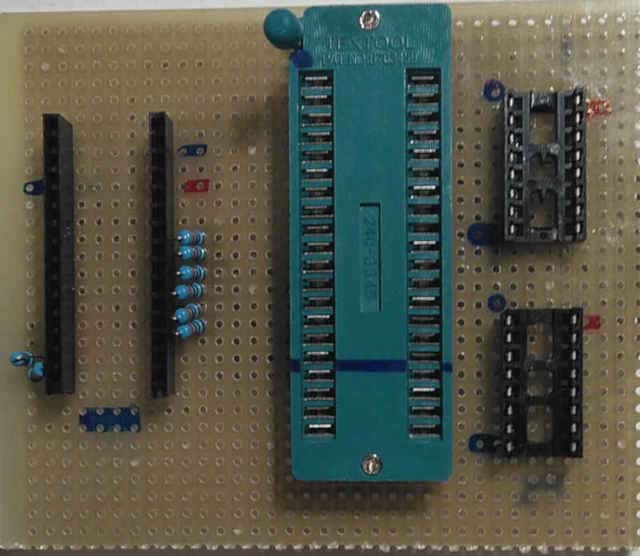

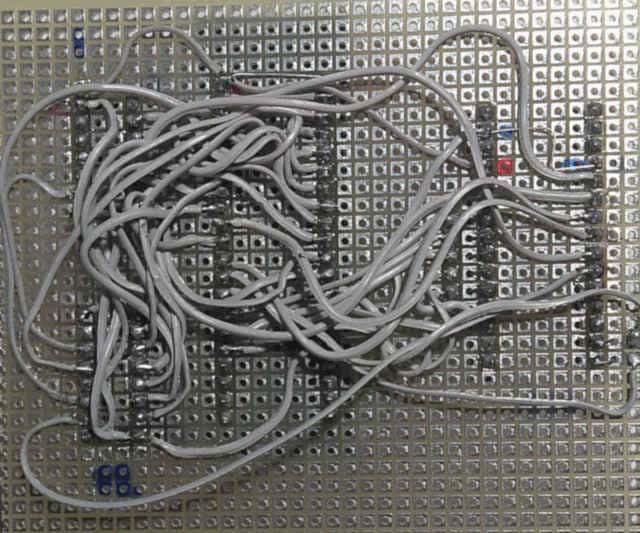

Diferentes paso en la creación del circuito.

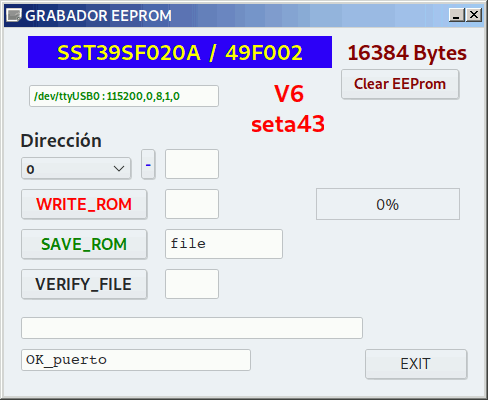

Versión 6 del programa realizado en Gambas y funcionando en
Linux Debian10.
Lo único que me falta es realizarlo para Windows, pero eso será otro
rato.
Ahora estoy bastante contento con este montaje que me sirve para
grabar las 16 ROM del spectrum que se seleccionaran mediante
microinterruptores.
PROGRAMA VERSIÓN 6
VIDEO
Programa para Windows
El programa está realizado en Visual Basic 6 , por lo cual tiene una
serie de problemas.
En Windows XP funciona perfectamente sin hacer ningún tipo de
acciones.
Tanto en Windows 7 como Windows 10 debemos de realizar unos pasos
previos.
En windows 32 bit copiar los dos archivos en system32 y luego
registrarlos como administrador con la orden
regsvr32 c:\windows\System32\MSCOMM32.OCX
regsvr32 c:\windows\System32\COMDLG32.OCX
En windows 64 bit copiar los dos archivos en
c:\windows\syswow64 y luego registrarlos como administrador con
la orden
regsvr32 c:\windows\syswow64\MSCOMM32.OCX
regsvr32 c:\windows\syswow64\COMDLG32.OCX
Para hacer todo esto debemos abrir la consola en modo administrador.
Además de esto, si no reconoce el grabador a la primera, debemos
deshabilitar los demás puertos COM.

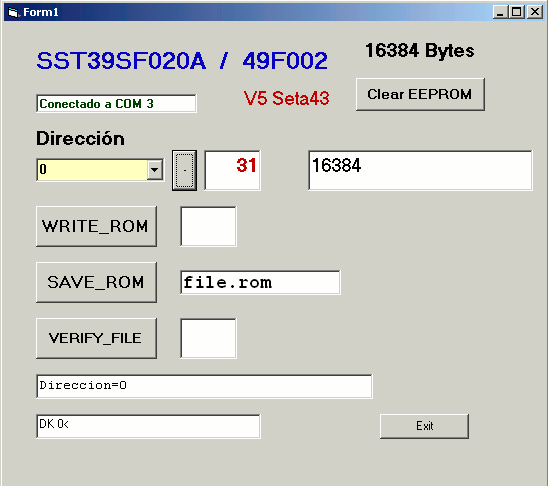

Programa realizado en Visual Basic 6.
PROGRAMA WINDOWS
Versión 1

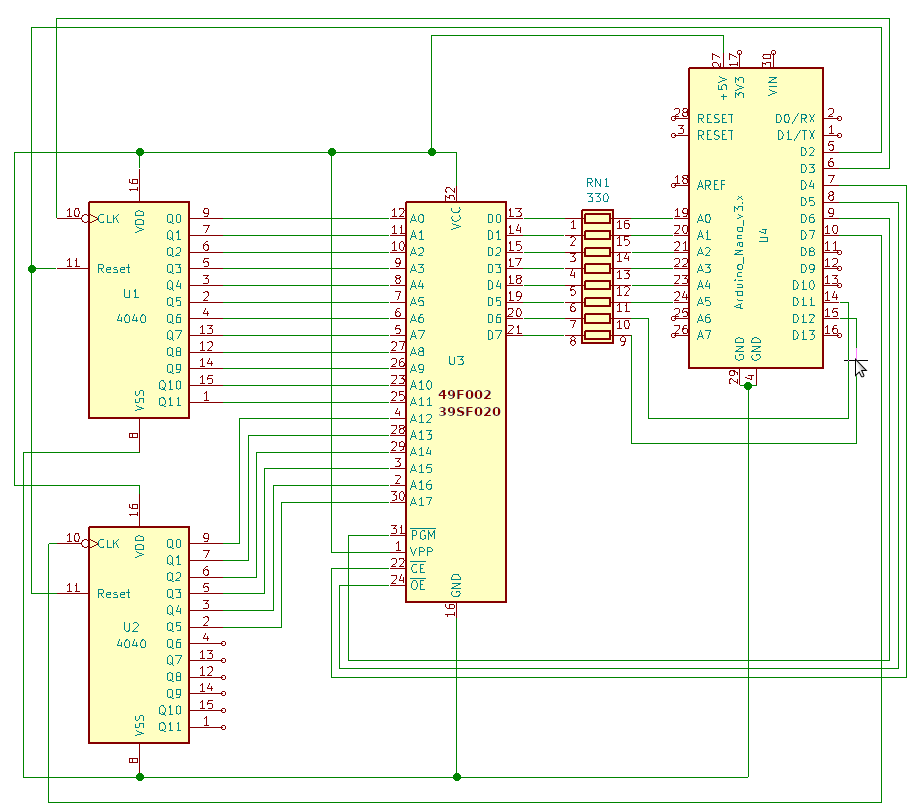

Esquema del grabador.

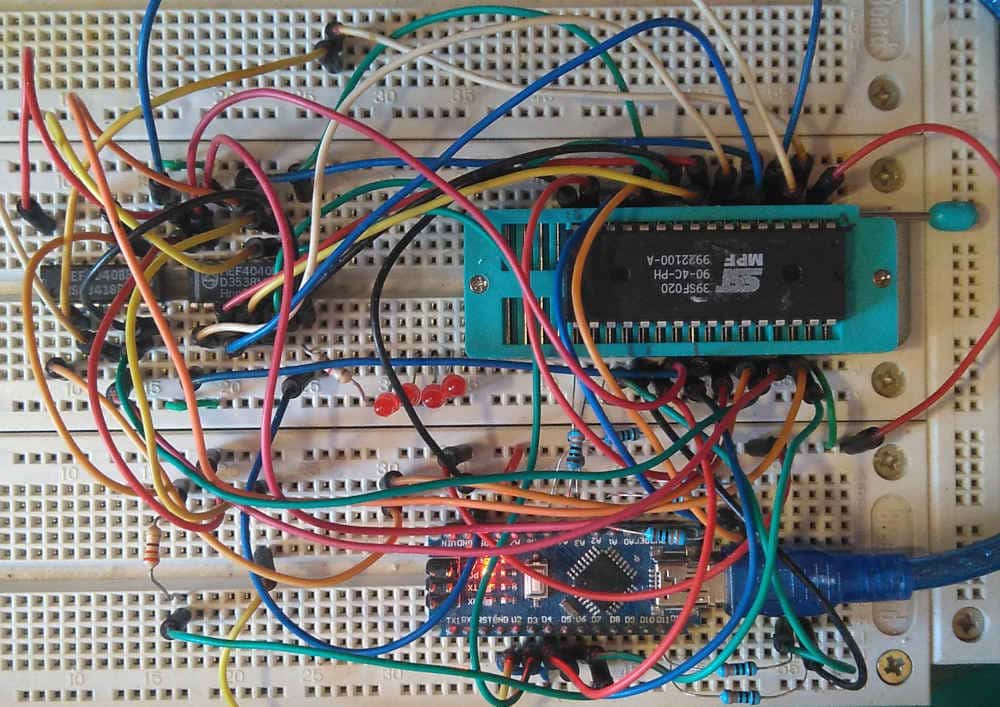

Circuito montado.
El circuito lee las ordenes que se le mandan desde el PC, y según la
orden lee, escribe, direcciona y borra el CHIP.
DI n -Coloca la dirección n para leer o
escribir.
-Devuelve DK y la dirección
actual.
R -Lee la dirección actual e
incrementa el registro de direcciones.
-Devuelve R n, donde n es el
dato devuelto.
W n -Escribe el dato n en la dirección actual e
incrementa el registro de direcciones.
-Devuelve W y el dato
escrito.
ERASECHIP -Borra todo el CHIP
-Devuelve
ERASECHIP_OK
El programa en el PC esta escrito en Gambas, una especie de Visual
Basic para Linux.
Para lo que no funcionen con Linux tendrán que esperar a que lo
realice en wxwidgets que funciona en Windows y Linux.

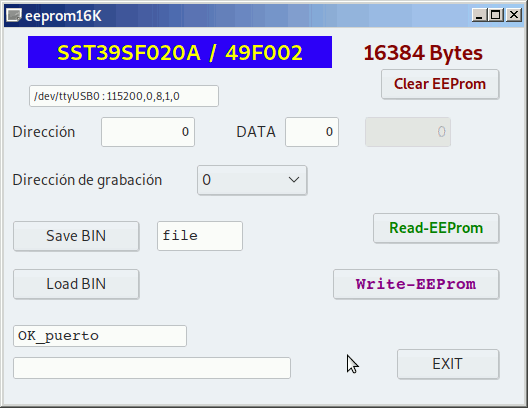

Programa realizado en Gambas.
El programa solo graba bloques de 16384 bytes (el tamaño de la ROM
del Spectrum), y la dirección de grabación se seleccionará desde las
16 posibles páginas.
El tiempo de lectura de los 16 Kbytes es de 55 segundos, y el tiempo
de escritura es inferior a 6 minutos.
La mayor parte del tiempo es el proceso de comunicación entre el PC
y el Arduino. La transferencia de datos es byte a byte con
confirmación de transmisión, esto lo hace muy lento. Entre las cosas
que quiero cambiar es la comunicación por bloques a 256 bytes, de
esta forma se reducirá mucho el tiempo. Pero eso es para otro rato.
Como curiosidad debemos entender que para grabar este tipo de
memoria, tenemos que mandar al CHIP una secuencia de 4 bytes.
También la forma en que he construido el grabador influye mucho en
el tiempo de grabación, para direccionar una determinada dirección,
debemos colocar la dirección en los contadores 4040, y esto se
consigue contado hasta esa determinada dirección.
Otra forma mucho más rápida hubiese sido colocar tres 74LS373 para
obtener la dirección, pero deberíamos cablear mucho mas.
Y la forma más simple era usar un arduino Mega con suficientes
entradas y salidas, pero esa no era mi meta.
PROGRAMA
VIDEO
Bibliografía:
http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm
Saludos.
Juan Galaz
