Este proyecto es solo un experimento de convertidor DC-DC para reducirla tensión.

Programa arduino para generar PWM
 pin D9 con frecuencia de 31 KHz
 pin D5 con frecuencia de 65 KHz
int sensorValue = 0;

void setup()
{
  Serial.begin(9600);
  Serial.println("Alimentador");
  pinMode(9, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(A0, INPUT);
  TCCR0B = TCCR0B & B11111000 | B00000001;
  TCCR1B = TCCR1B & B11111000 | B00000001;
}

void loop()
{
  sensorValue = analogRead(A0)/4;
  Serial.println(sensorValue);
  analogWrite(9, sensorValue);
  analogWrite(5, sensorValue);
  delay(200);
}
En el pin A0 del arduino se debe colocar un potenciómetro para variar el voltaje en su entrada, y de esta forma variar el ancho del pulso.


n A0


Como curiosidad la bobina numero 5 la he sacado de las antiguas lámparas de bajo consumo.
Todas la pruebas están realizadas en una breadboard por lo cual el resultado no debe ser muy exacto.

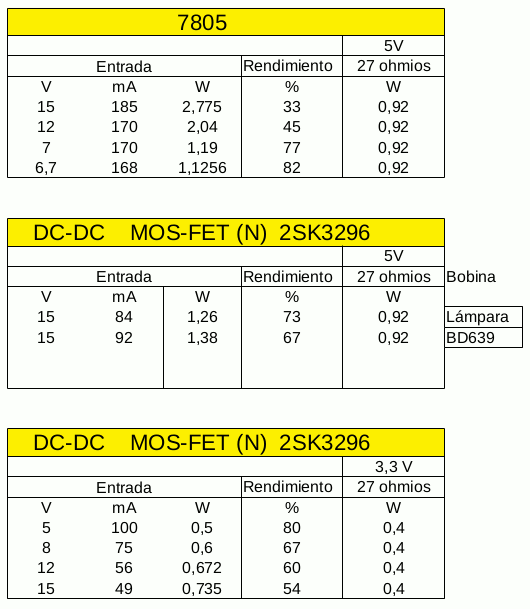

En el caso de utilizar el regulador 7805 se demuestra la perdida de rendimiento cuando la tensión de salida es muy diferencia a la de la entrada. En este caso se transforma la energía en un calentamiento excesivo del 7805.
En el caso de utilizar el MOS-FET, no existe calentamiento, por lo cual la eficacia es alta.

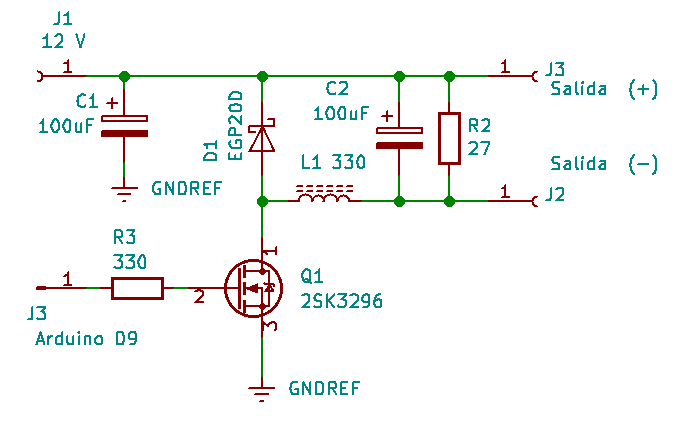

El 2SK3296 es un MOSFET N-Channel sacado de una placa base, funciona bastante bien.
Como habéis podido observar, la masa no es común, el común es la alimentación. Esto es debido a que he tenido que utilizar el MOS-FET de canal N, es que que tenía. Si se tiene un MOS-FET de canal P, se pueden A0 hacer que la masa sea común.

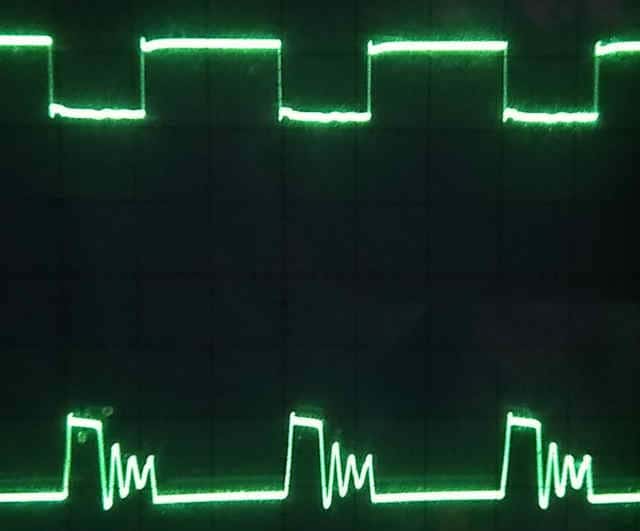

La salida tiene un pequeño rizado en el pulso. Este rizado se puede eliminar aumentando la frecuencia, como podemos observa cuando cambiamos de 32KHz a 65KHz. En los circuito comerciales la frecuencia de conmutación se encuentra entre 200 y 300KHz.


Saludos.
Juan Galaz
