El otro día navegando por la red vi el
artículo sobre un detector de movimiento RCWL-0516
http://www.rogerclark.net/investigating-a-rcwl-9196-rcwl-0516-radar-motion-detector-modules/
.
Era un detector de movimiento que no funcionaba por infrarrojo, era
por interferencia en un oscilador al acercarse un objeto.
El objeto debe tener algo de agua o ser metálico, o que produzca
interferencias en un circuito oscilante.
Objetos como espuma o papel no son detectadas.
Pedidas por internet, precio barato alrededor de 1€,
llegó rápido.
Me puse hacer pruebas imitando los que había visto en la página
antes mencionada.
La verdad que el circuito no decepciona, es bastante sensible al
movimiento de personas.
Se puede utilizar en aparatos de alarma, o en el encendido de luces
automáticas.
El material que me produjo más interferencia, si estaba cerca del
módulo fue la ferrita.
Product Introduction:
- 1.Operating Voltage:4-28V
- 2.Operating Current:2.8mA (typical);3mA (max)
- 3.Detection Distance:5-9m
- 4.Transmitting Power:20mW (typical);30mW (max)
- 5.Output Voltage:3.2-3.4V
- 6.Output Voltage Driving Capacity:100mA
- 7.Trigger Way:repeat trigger
- 8.Output Control Low Level:0V
- 9.Output Control High Level:3.3V
- 10.Operating Temperature:-20~80 celsius
- 11.Storage Temperature:-40~100 celsius

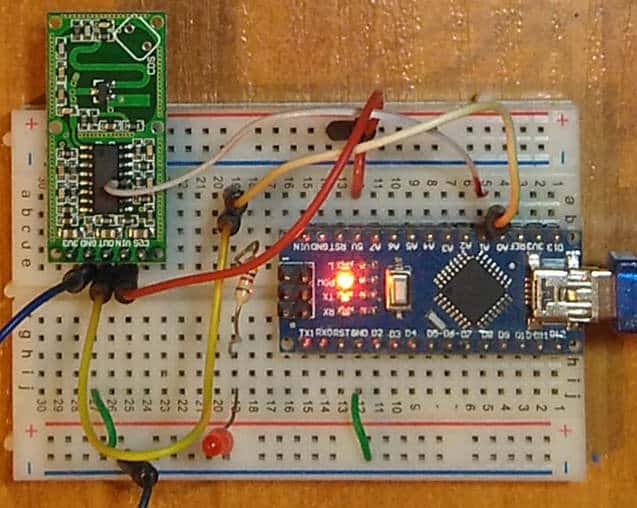

Circuito de pruebas con arduino.

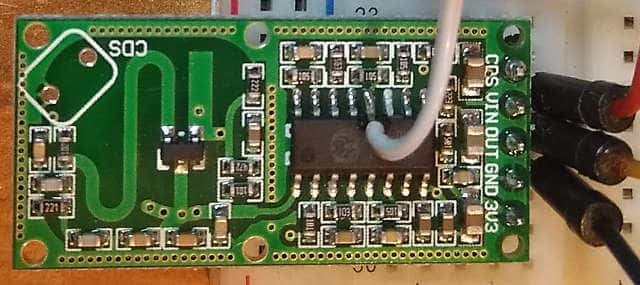

Detalle de la conexión al pin 12
para las prueba.

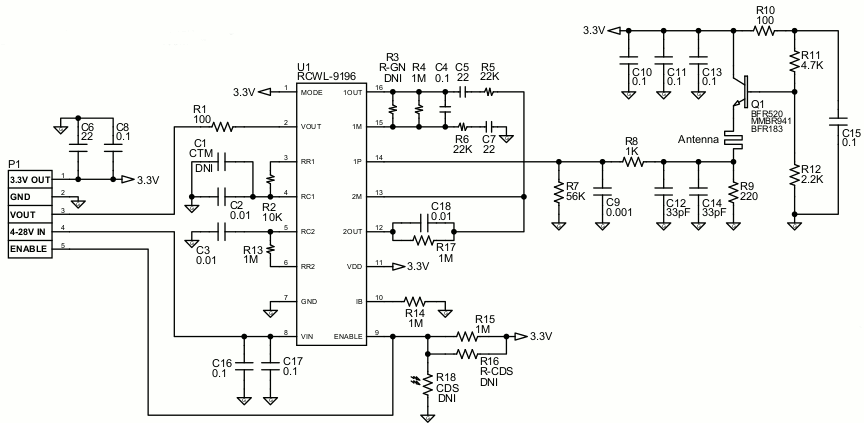

Esquema del módulo.

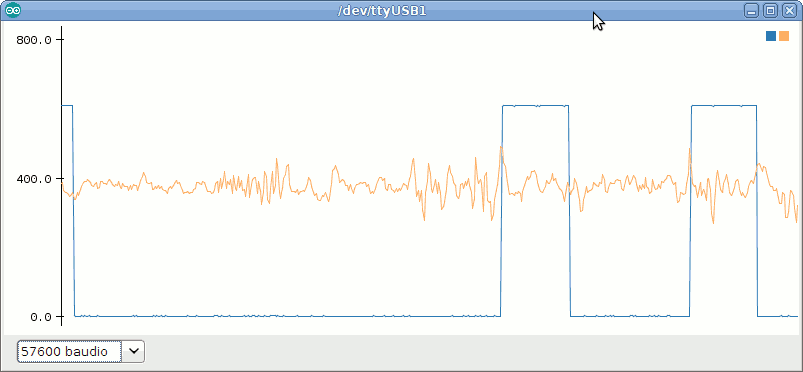

Señales del pin 12 y de la salida VOUT visualizadas con
Serial Plotter de arduino.

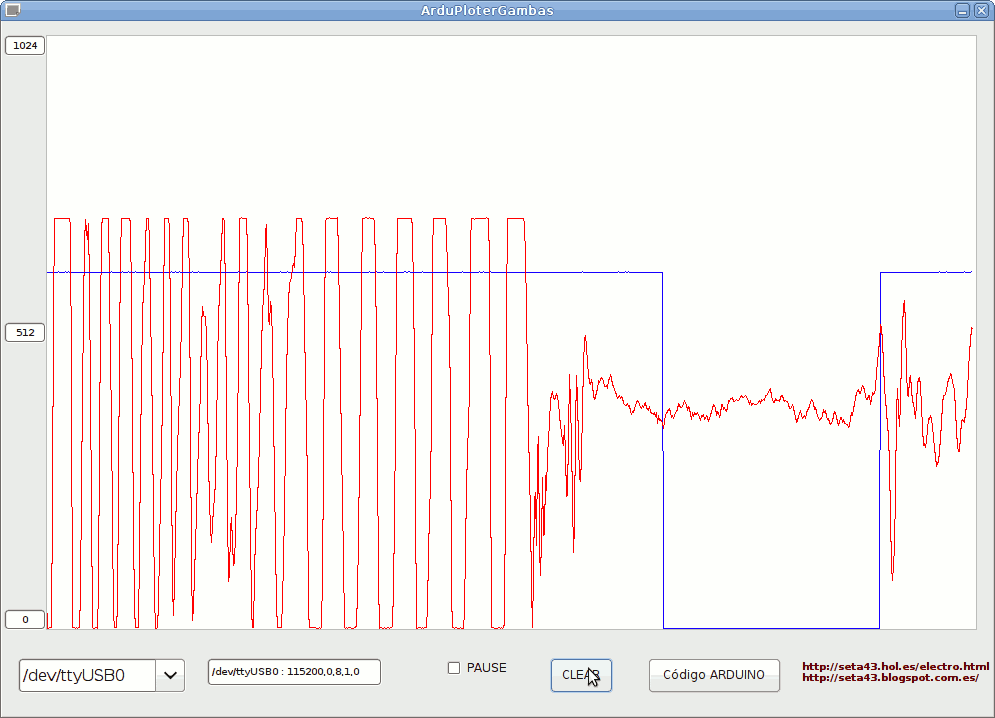

Serial Plotter realizado con Gambas (Visual basic para linux)
Como suelo utilizar arduino 1.05 , me di cuenta que no tenía
el Serial plotter que si tiene la versión 1.6.
Me había gustado la gráfica que generaba la utilidad de Serial
plotter, por lo cual me puse manos a la obra para realizarla con
Gambas (Visual Basic para linux), el trabajo no debería ser muy
difícil.
El resultado es el que se muestra, un visualizar de 2 canales,
bastante correcto.
Pensando una utilidad rápida para el módulo, construí en 2 minutos
un medidor de pulsos de corazón.

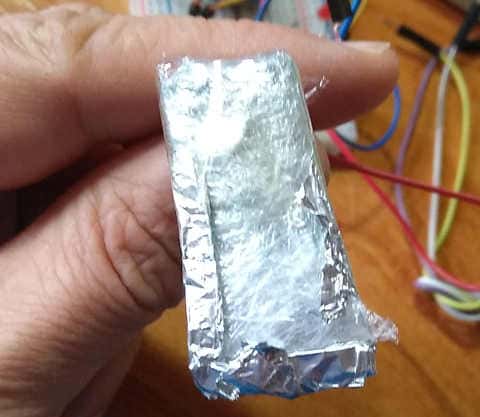

Recubrí el módulo con varias capas de plástico de cubrir alimentos.
Tapé uno de los lados del módulo con varias capas de papel de
aluminio.
Con una goma coloque la parte del módulo no tapado con aluminio
sobre una vena.
Las variaciones de presión de la vena generan pequeños cambios de
frecuencia en el módulo, produciendo los impulsos de tensión.
Está claro que se puede perfeccionar, pero para una primera prueba
vale.

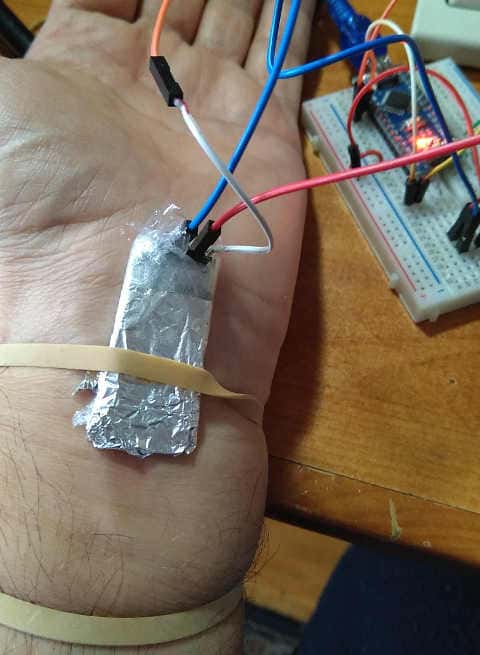

Detector de pulsos.

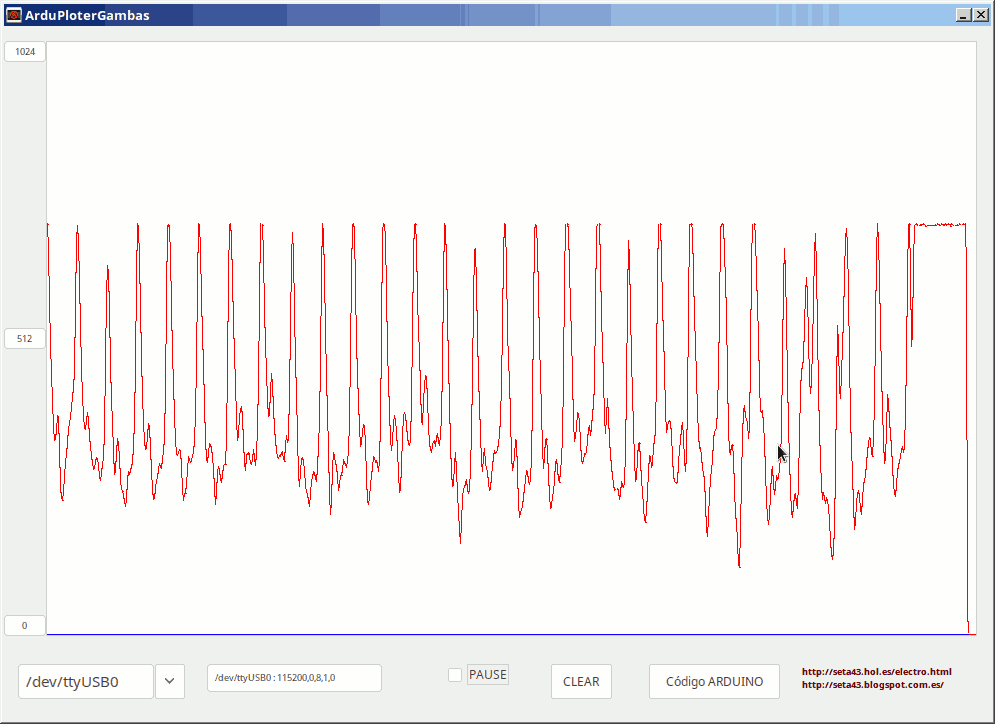

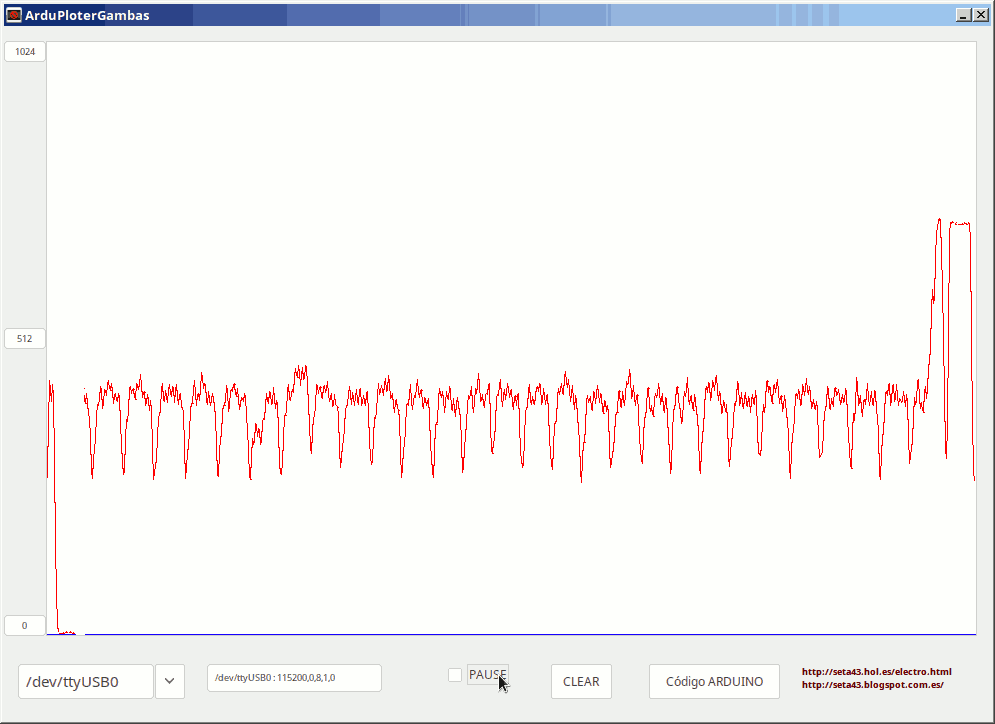

Gráfica de mis pulsos cardíacos.
PROGRAMA Serial plotter PARA GAMBAS3
Hasta pronto.
JUAN GALAZ
Bibliografía:
https://github.com/jdesbonnet/RCWL-0516/
http://www.rogerclark.net/investigating-a-rcwl-9196-rcwl-0516-radar-motion-detector-modules/
https://www.electroschematics.com/13246/get-started-microwave-radar-motion-sensor/
