Step-Down Switching Regulators
LM2676
Creación de circuito impreso
Siempre he usado reguladores lineales del
tipo 7805, y debido a la existencia de componentes reciclados tenía
el LM2676-5V y 3.3V.
Este integrado tiene todos los componentes para realizar una fuente
del tipo conmutable, que regula la tensión de salida modificando el
ancho de pulso de la frecuencia de conmutación.
Según los datos del fabricante, el LM2676 proporciona una corriente
de 3A, con una eficacia del 90%, por lo que no se calentará tanto.
Aprovechado que tenía que hacer un circuito impreso he realizado
un video tutorial donde muestro como hago el circuito impreso
mediante el método de transferencia de tinta de tóner y la
utilización de acetona.

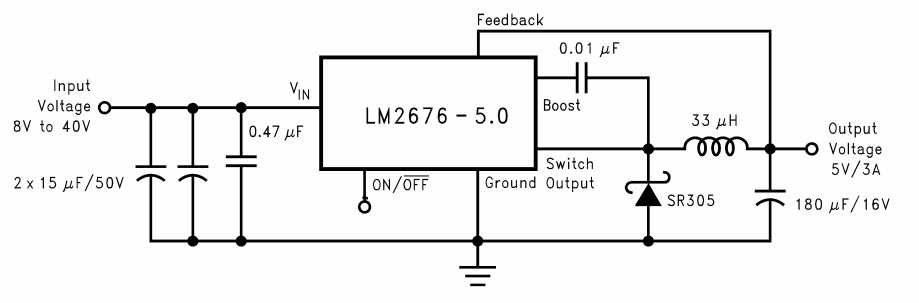

Circuito recomendado
por el fabricante.

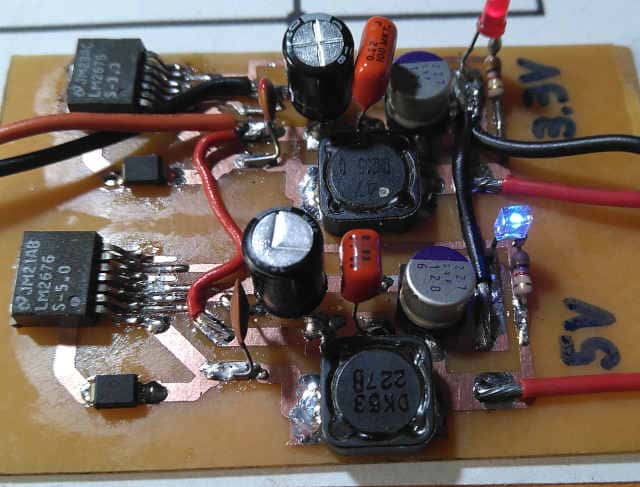

Realización del circuito
Todos los componentes utilizados son reciclados.
Como tenía los dos integrados, pero de diferentes voltajes, he
realizado el circuito doble para doble alimentación.
Entrada
|
Salida
|
| 15.2V , 402mA , 6.13W |
5V , 780mA , 3.93 W |
15.2V , 188mA , 2.87W
|
3.3V , 522mA , 1.72W
|
7.85V , 832mA , 6.5W
|
5V , 780mA , 3,93 W |
7.85V , 360mA , 2.8W
|
3.3V , 522mA , 1.72W |
Test de medida con una
resistencia de 6.3 ohmios
Como no estaba muy conforme con la
eficacia que me daba 64% , decidí hacer otra prueba con una lámpara
halógena de 12V.
Entrada 15.22V / 409mA , y en la salida 5V / 1045mA . Esto nos da
una eficacia del 83% , que está más cerca de lo que promete
el fabricante.

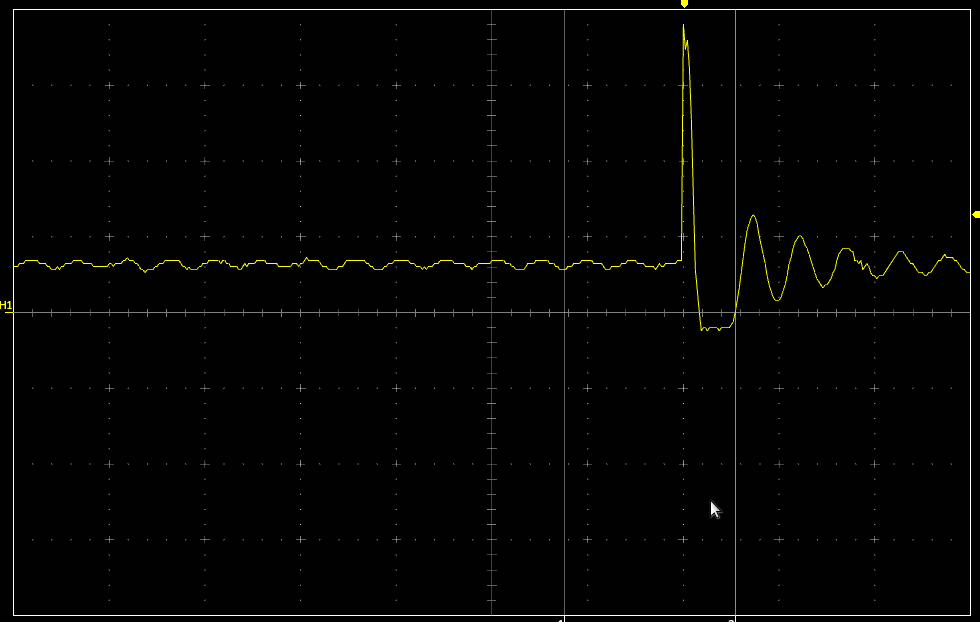

Salida patilla 1. sin carga.
Salida patilla 1. carga de 220
ohmios.

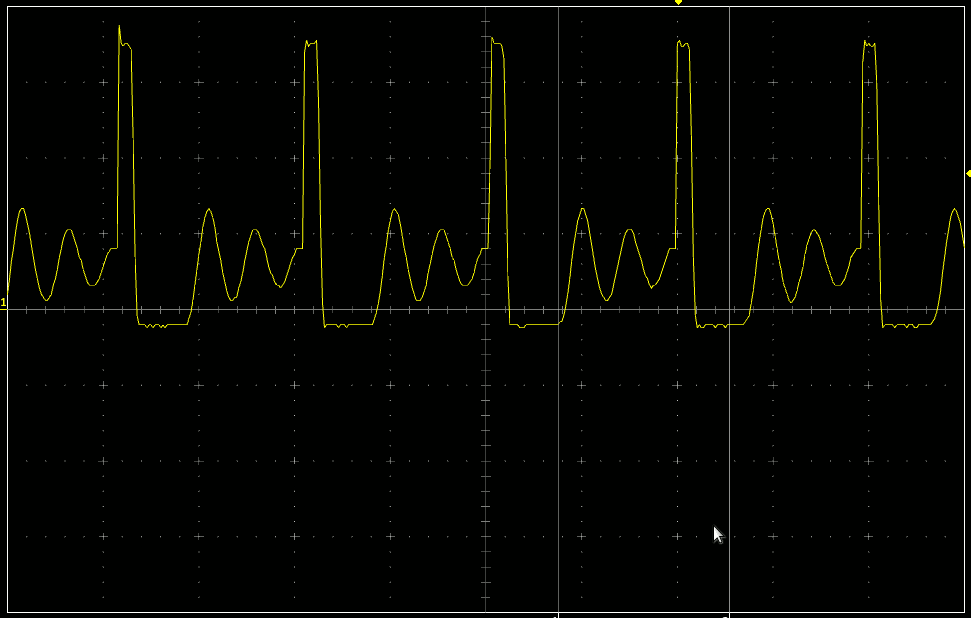

Salida patilla 1. carga de 4.7 ohmios.
En las pruebas podemos observa que el LM2676 no se calienta
nada.

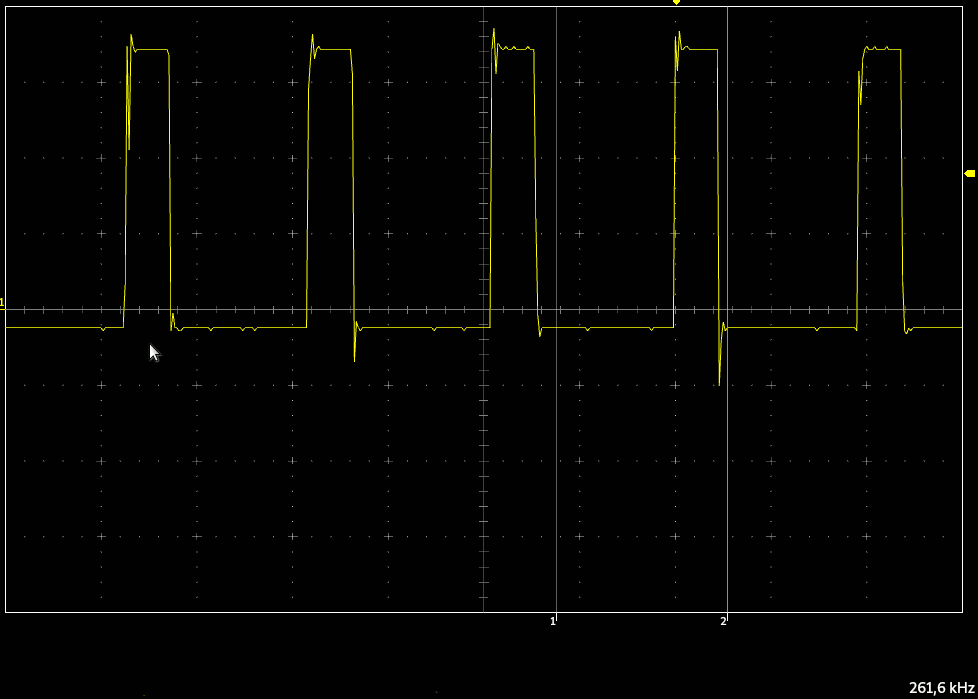

Observamos la señal de 261 KHz, en aparatos de radio AM genera
interferencias.
VIDEO DE LA
REALIZACIÓN DEL CIRCUITO IMPRESO (PCB)
Espero que les haya gustado esta práctica y que
les ayude para para vuestros circuitos.
Saludos.
Juan Galaz
