El conjunto de luces led estaba alimentado por dos cables.
Pero lo que me extrañaba era que manejaba dos grupos de leds independientemente.
¿Como era posible que mediante dos lineas pudiese manejarse dos grupos de leds?
Después de pensarlo, llegué a la solución.

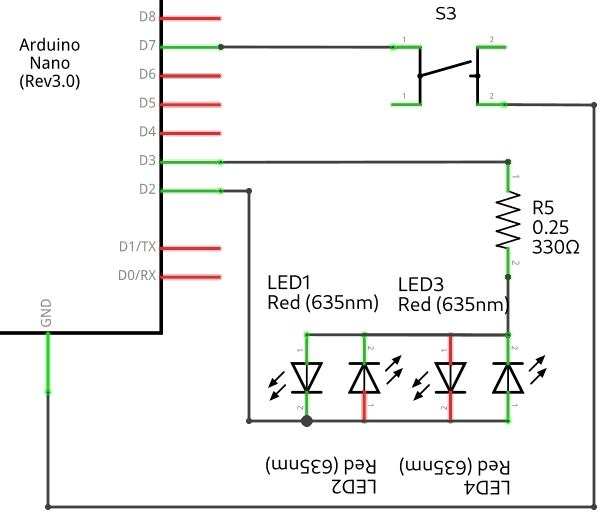

Los leds se intercalaban en polaridad, con lo cual dependiendo como se alimentasen se encendían unos u otros.
Para encender los dos grupos de leds a la vez, se alimentan alternativamente cada grupo de leds, pero a una velocidad tan rápida que el ojo humano no distinga si están apagados.
El manejo de la luminosidad se hace mediante modular el ancho del pulso.
No he querido utilizar interrupciones, que hubiese simplificado la programación.
Con todos los leds del mismo grupo del mismo color funciona bien, pero si mezclamos leds de diferentes colores, se enciende el led que tiene el voltaje umbral mas bajo.

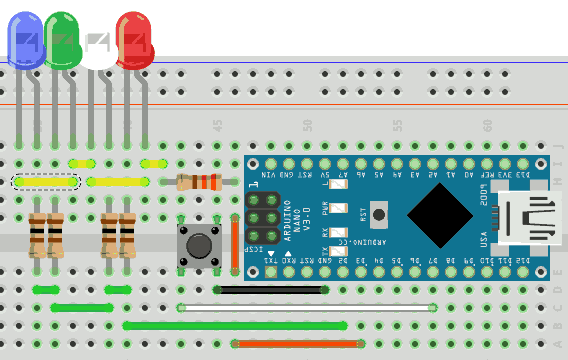

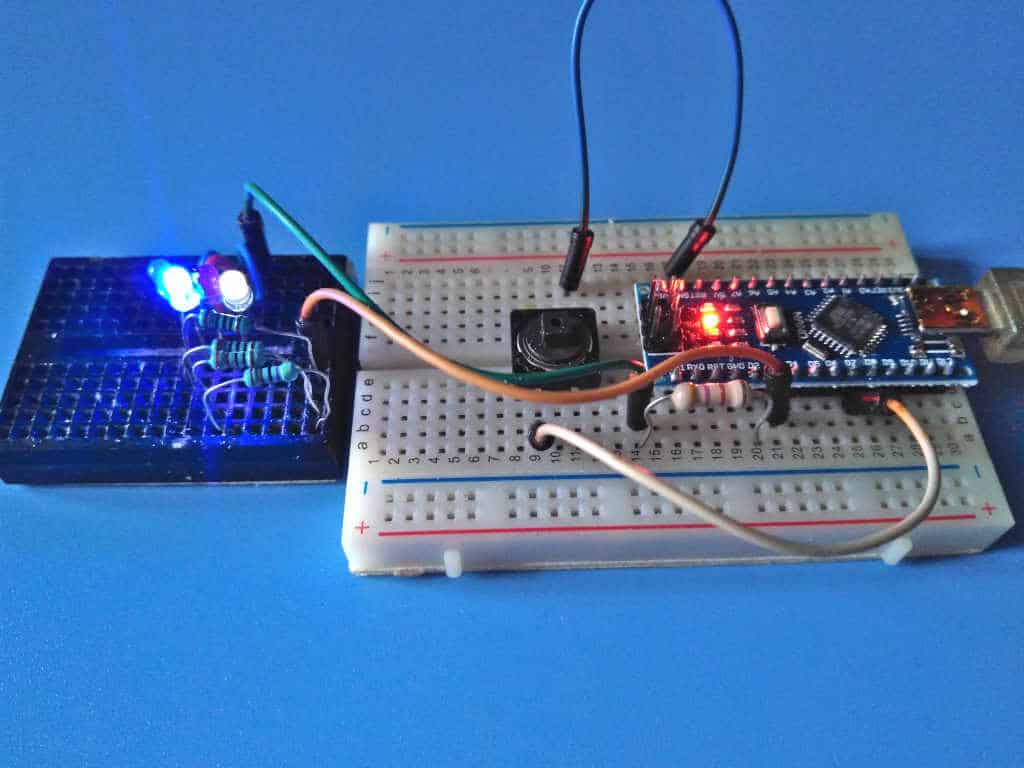

Para solucionar esto se utilizan resistencias de 100 ohmios para cada tipo de leds.
El las luces de navidad comerciales se arregla esto utilizando el mismo tipo de led, pero la envoltura de plástico es de distinto color.
Otra de las formas es integrar una resistencia interna en el propio led.
Este tipo de montajes me gusta mucho por su simplicidad, pero muy brillantes. ;)
