Reloj con Nokia 3310

Recién adquirido un LCD 3310, que llevaban los modelos de Nokia, me he dispuesto a pasar los montajes de relojes que hice con un lcd de 16x2, artime.html , arduds.html ,  al LCD 3310.
Existen una librerías: Adafruit_GFX y  Adafruit_PCD8544 para manejar el LCD, pero tienen un problema, no funcionan con versión 1.0.5, que es la que tengo instalada, por lo que he utilizado otra forma. En la página oficial de arduino existe un ejemplo, http://playground.arduino.cc/Code/PCD8544 , el cual le he adaptado a mi programa.
Como podemos observar en las características del LCD 3310, debe funcionar a 3.3V, y las salidas del arduino funcionan a 5V. He visto varios montajes utilizando resistencias, pero  en uno  decía que el LCD podía funcionar a 5V, pero el Led de iluminación solo se podía poner a 3.3V, y eso es lo que he hecho. A pesar de lo que dice el fabricante funciona a 5V, no se por cuanto tiempo. Hemos de pensar que el ATMega328 funciona perfectamente a 3V, por lo cual podemos alimentar todo el conjunto con baterías de 3V.

Programa

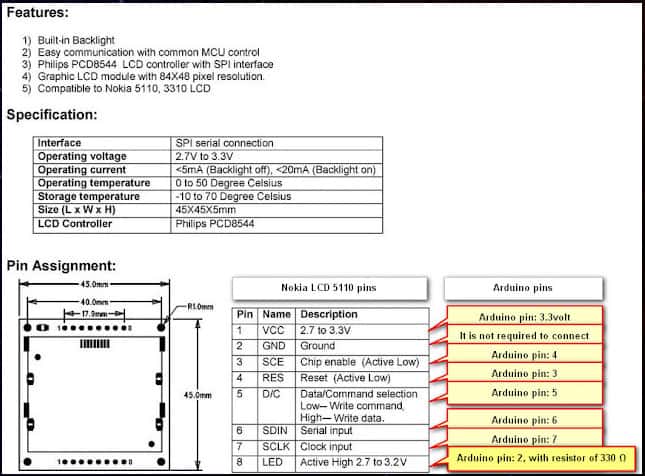

Datos técnicos del LCD.

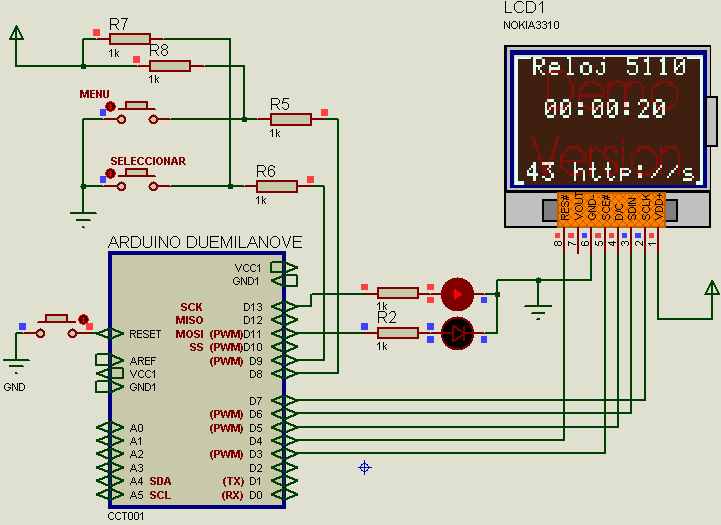

Esquema reloj simple mediante interrupciones.

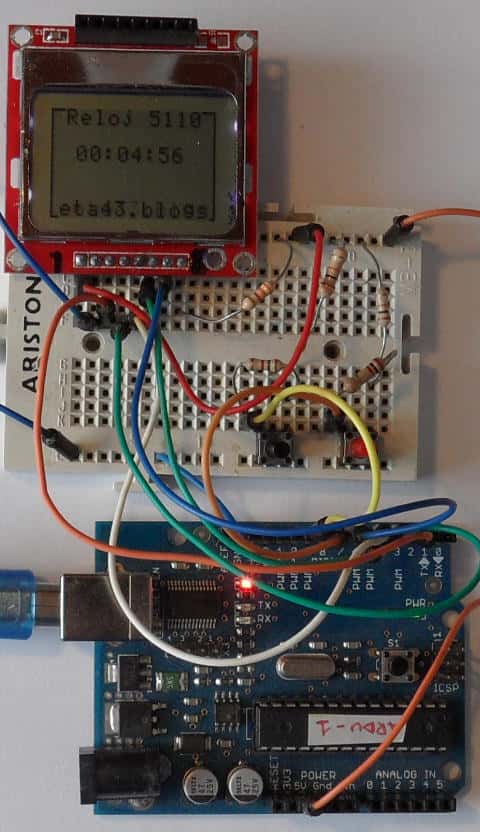

Montaje

reloj simple mediante interrupciones.

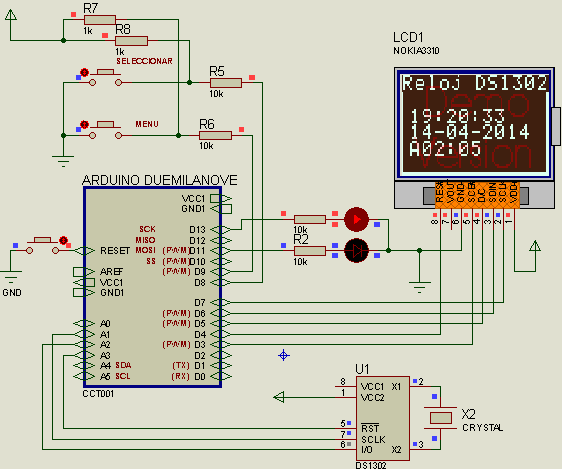

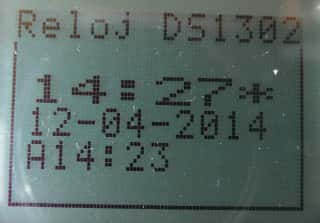

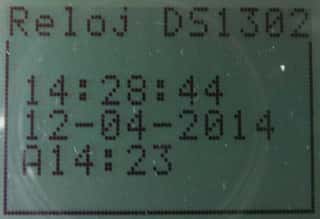

Esquema de reloj mediante DS1302

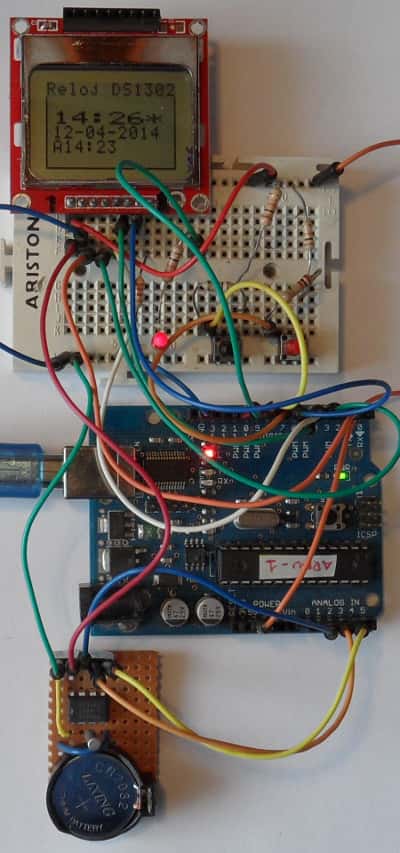

Montaje
