Reloj con medidor de temperatura y humedad externa.
433MHz - MX-05V
xsetaseta@gmail.com
Con los dos montajes anteriores, ya
podemos montar un reloj con visualizador de temperatura y humedad
externa.
Reloj con Nokia 3310 . http://www.seta43.netau.net/arnok.html
Receptor temperatura y humedad. http://www.seta43.netau.net/ardurx.html

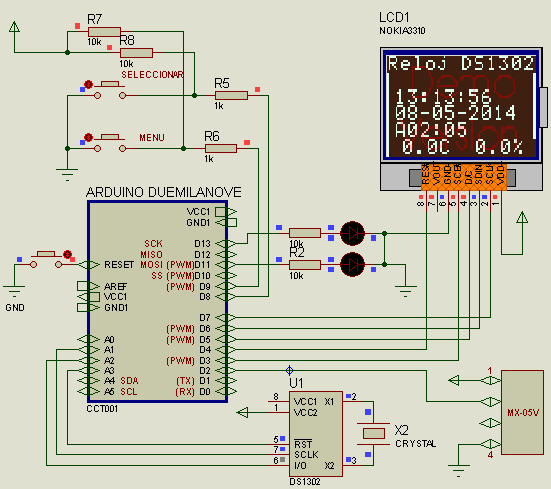

Esquema del circuito y su simulación

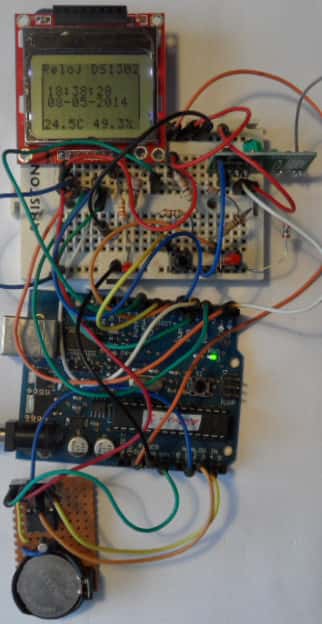

Montaje del circuito en placa Board.
En este montaje no he tenido en cuenta el consumo del
circuito, si se quiere reducir deberíamos sacar el micro de la
placa arduino, y hacer alguna modificación del programa.
Como no quiero que utilicen este trabajo para presentarlo como
propio, no he ajustado mucho el programa, dejo al que quiera que lo
mejore a su gusto.
Se puede mejorar mucho, detección de falta de señal, temperaturas
máximas y mínimas, alarmas, detección de identificación del
transmisor, etc...
En el transmisor se puede aumentar la potencia, alimentando el
emisor con una tensión mayor en el modulo transmisor mediante
dobladores de tensión.
También se puede eliminar el cristal y los condensadores en el
transmisor, al utilizar el oscilador interno de 8 MHz.
PROGRAMA
Hasta pronto.
JUAN GALAZ
