Teclado para
acceso con contraseña
Arduino nano
xsetaseta@gmail.com

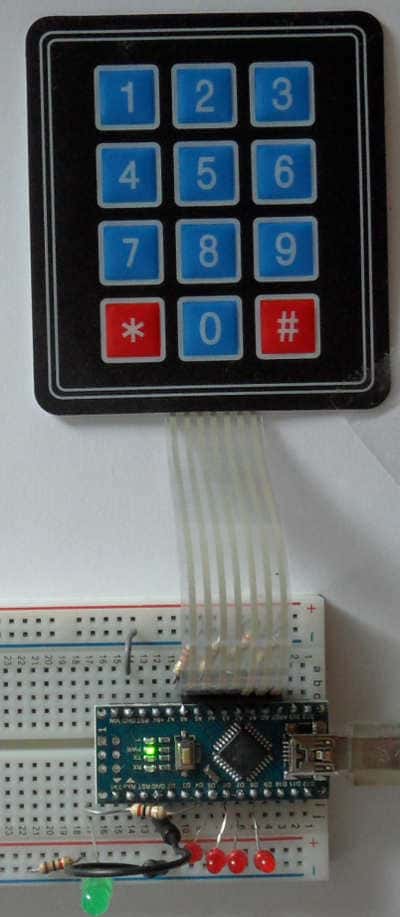

En este montaje realizo un circuito de
autorización mediante teclado, con una contraseña de 4 dígitos.

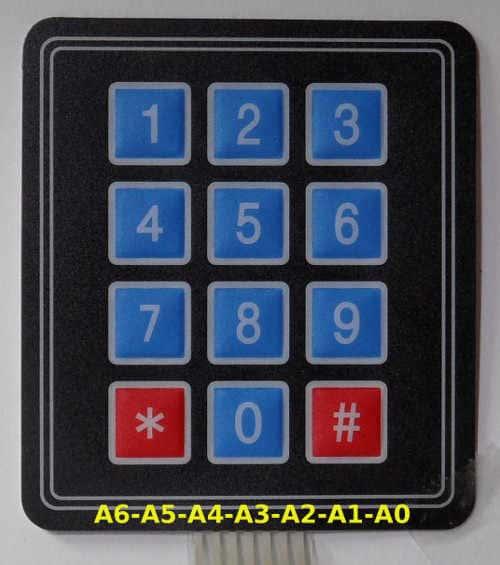

La realización está hecha con arduino nano debido a que tiene dos
entradas mas A6 y A7 , aunque solo se utilice la entrada A6 en modo
analógico debido a que no funciona como entrada digital.
Se debe teclear el código de 4 dígitos y pulsar la tecla # .
Si nos equivocamos pulsamos la tecla *
, borramos todos los dígitos introducidos.
Si no pulsamos ninguna tecla antes de 10 segundos todos los dígitos
tecleados se borran.

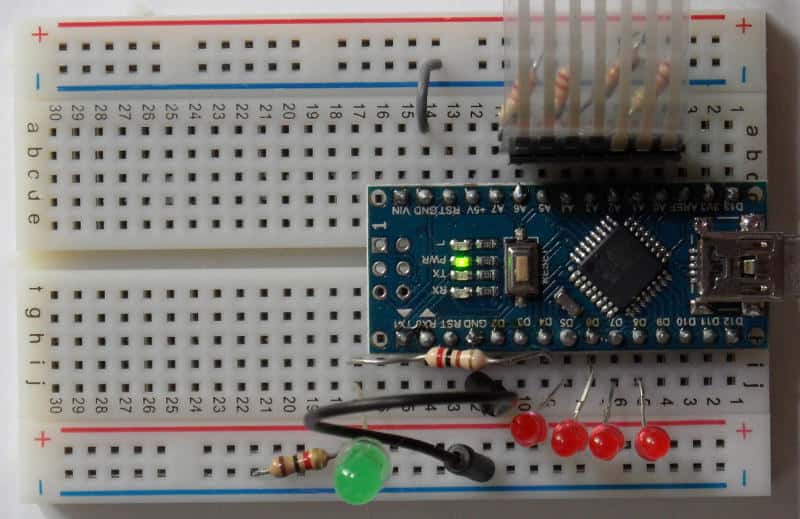

Si nos equivocamos al introducir el código, los 4 led parpadean.
Si hemos introducido el código correcto el led verde se enciende
durante 1 segundo.

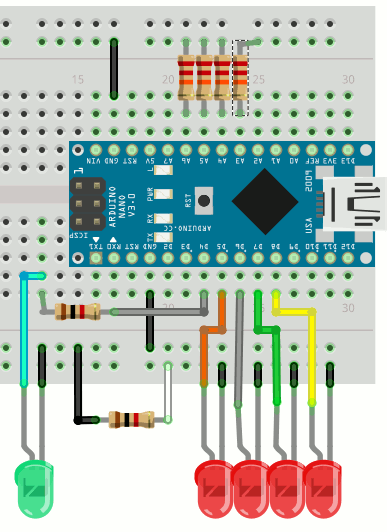

Para ahora 3 resistencia he hecho una pequeña trampa, colocar una
resistencia para los 4 diodos.
PROGRAMA
VIDEO
Hubiese sido fácil hacer una rutina para poder cambiar la
contraseña, pero eso lo dejo para que vosotros trabajéis un poco.
Saludos.
Juan Galaz
