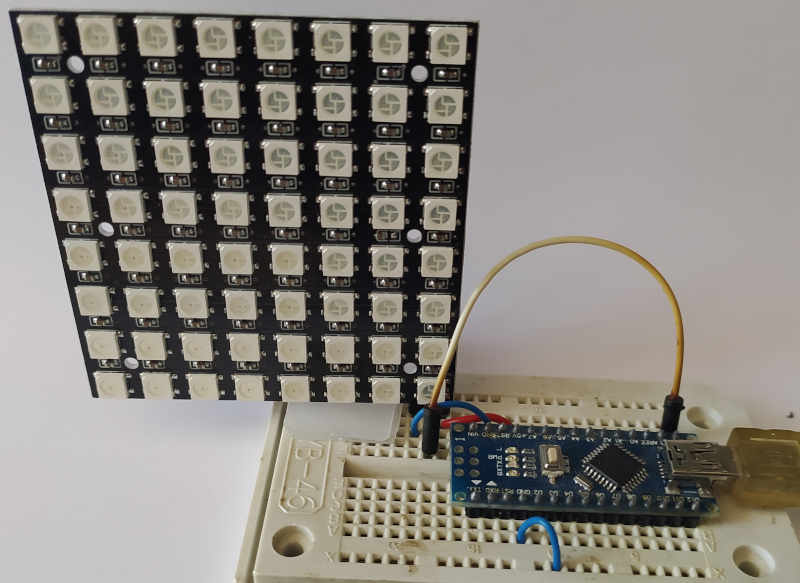

Ahora utilizando una matriz de diodos WS2812B , realizo una muestra de banderas de las diferentes comunidades autonómicas.
El montaje es muy sencillo, pero vistoso, de los que no tardas en realizar.
No he querido realizar el esquema debido a su simplicidad.
El pin 13 del arduino al DATAIN del panel.
La alimentación de 5V y GND a los pins del arduino.

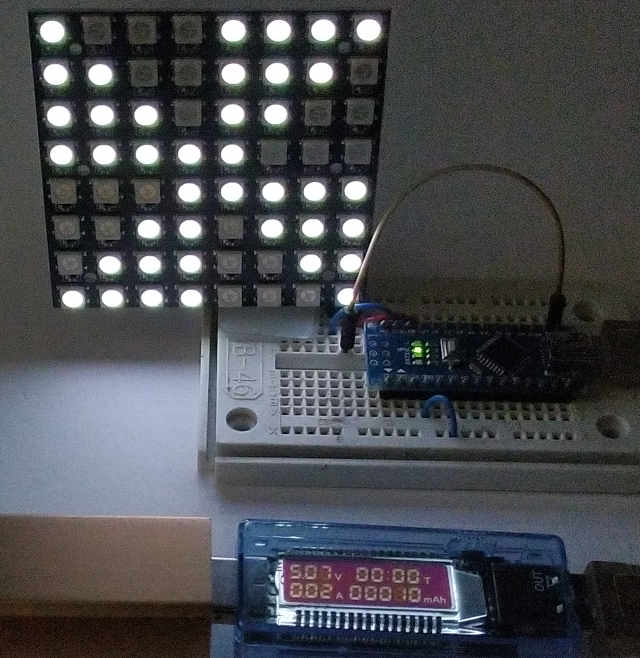

En modo de luminosidad alta en color blanco, la intensidad es de 660mA. Para evitar no tener que
utilizar otro alimentador, he colocado el brillo a 10 en todos los
LED, con lo cual no llega a 30mA, de esta forma puedo alimentar el
panel con el arduino.

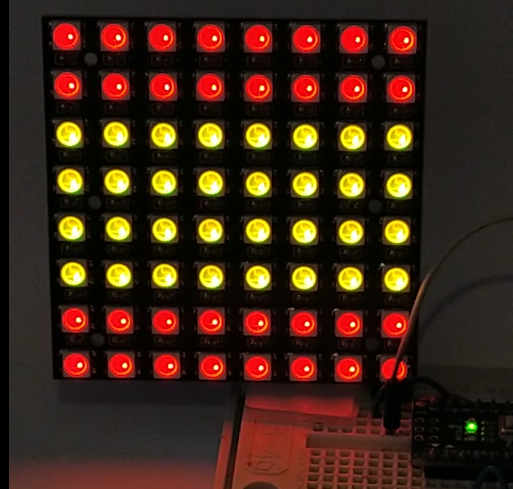

La matriz de 8X8 es pequeña, por lo que tenido que pensar mucho
para intentar mostrar las banderas lo mejor posible.
En algunos casos he realizado 2 diseños, y me que quedado con la
que creo que está mejor.
