Crear caja para arduino
con
FreeCAD
En este artículo explico mi experiencia
con una impresora 3D, no pretendo enseñar nada, soy un recién
llegado a esto, solo mi experiencia.
Después de mucho pensarlo me compré una impresora 3D.
No tenía mucha idea sobre impresión de 3D, por lo que empecé a mirar
por internet buscando una impresora barata.
Entre la A8 y la Ender3 me decidí por esta última, debido a que era
más moderna y tenía bastante buenas críticas.
La Ender 3 tiene un precio por debajo de los 200€, y los los rollo
de hilo PLA cuestan alrededor de 15€.
Como la pedí a una tienda en España me llegó en 3 días, bastante
rápido y bien embalado el paquete.
Aunque el croquis de ensamblado es bueno, yo recomiendo un par de
vídeos para ver antes de montarla.
https://www.youtube.com/watch?v=gQ418VU0wM8
https://www.youtube.com/watch?v=g88mtT9KKP8
Creo que tardé 1 hora, si has montado otra, seguro que tardas
bastante menos.
Una vez montada, ¿que imprimir? .
Junto con la impresora venía una tarjeta SD en la cual incluían el
programa para Windows y ciertos ficheros como tutoriales y algunos
modelos para imprimir.
Después de investigar un poco, descubrí que los modelos estaban con
la extensión *.stl , pero la impresora utiliza el
fichero *.gcode para imprimir.
Con el programa que funciona bajo Windows (Creality) conviertes la
el fichero con extensión *.stl a otro con extensión *.gcode.
En programa Creality puedes cambiar bastante opciones, en mi caso la
primera impresión no cambie nada, luego mas tarde he quitado la
opción capa de soporte.
Después de ajustar la altura de la cama-caliente, e insertar
el poco filamento de PLA que viene para probarla, me puse a
imprimir.

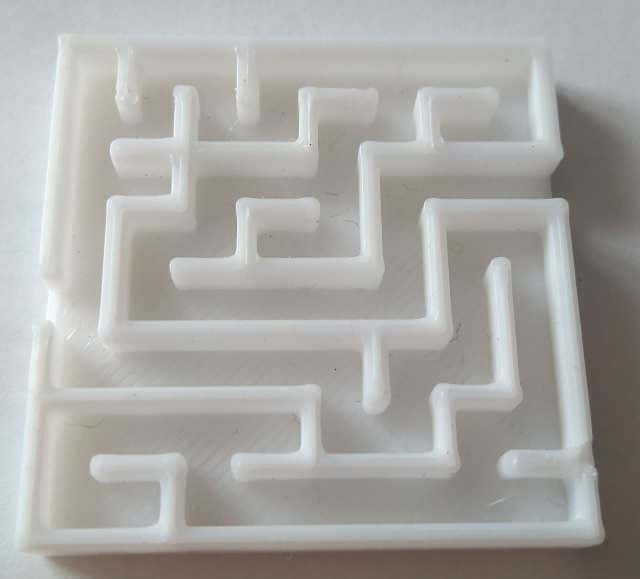

Mi primera impresión 3D fue maze-10x10.stl , un laberinto.
El resultado en mi opinión fue muy bueno, me sentí bastante
satisfecho.
Lo único malo es el tiempo que tarda, pero eso ya lo sabía, además
el propio programa Creality indica el tiempo y la cantidad de
filamento usado en gramos.

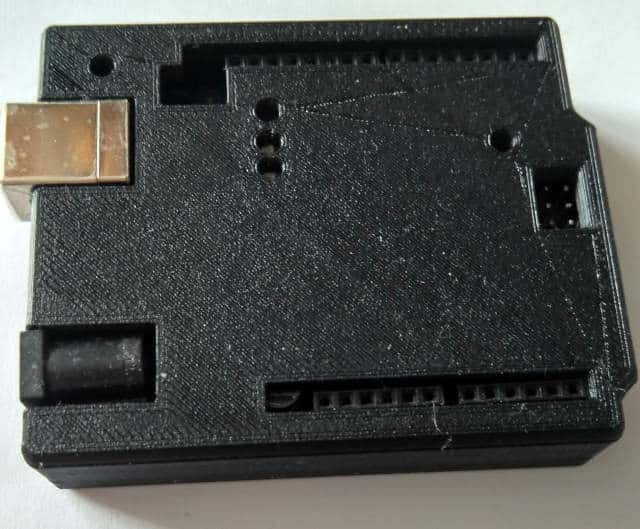

Otra impresión que realice fue una caja para arduino UNO, con tapa y
todo.
Lo baje de la página: https://www.thingiverse.com/thing:994827
Creo que quedó bastante bien.
Si solo quieres imprimir modelos ya diseñados por otros, con esto
nos basta.
En mi caso, a mi lo que me gusta es crear cosas, por lo que me he
metido en un algo que es complicado, utilizar FreeCAD, un programa
multiplataforma y libre.
Para aprender me he visto bastante videos sobre FreeCAD, el diseño
en 3D no es fácil, y FreeCAD tiene infinitas funciones, de las
cuales utilizas unas pocas.
Serie de vídeos sobre FreeCAD:
https://www.youtube.com/watch?v=rAlDqerv1RE
https://www.youtube.com/channel/UC9lXm9T3eU2z4Gy1uD8qMUQ/videos
https://www.youtube.com/user/obijuancube/videos

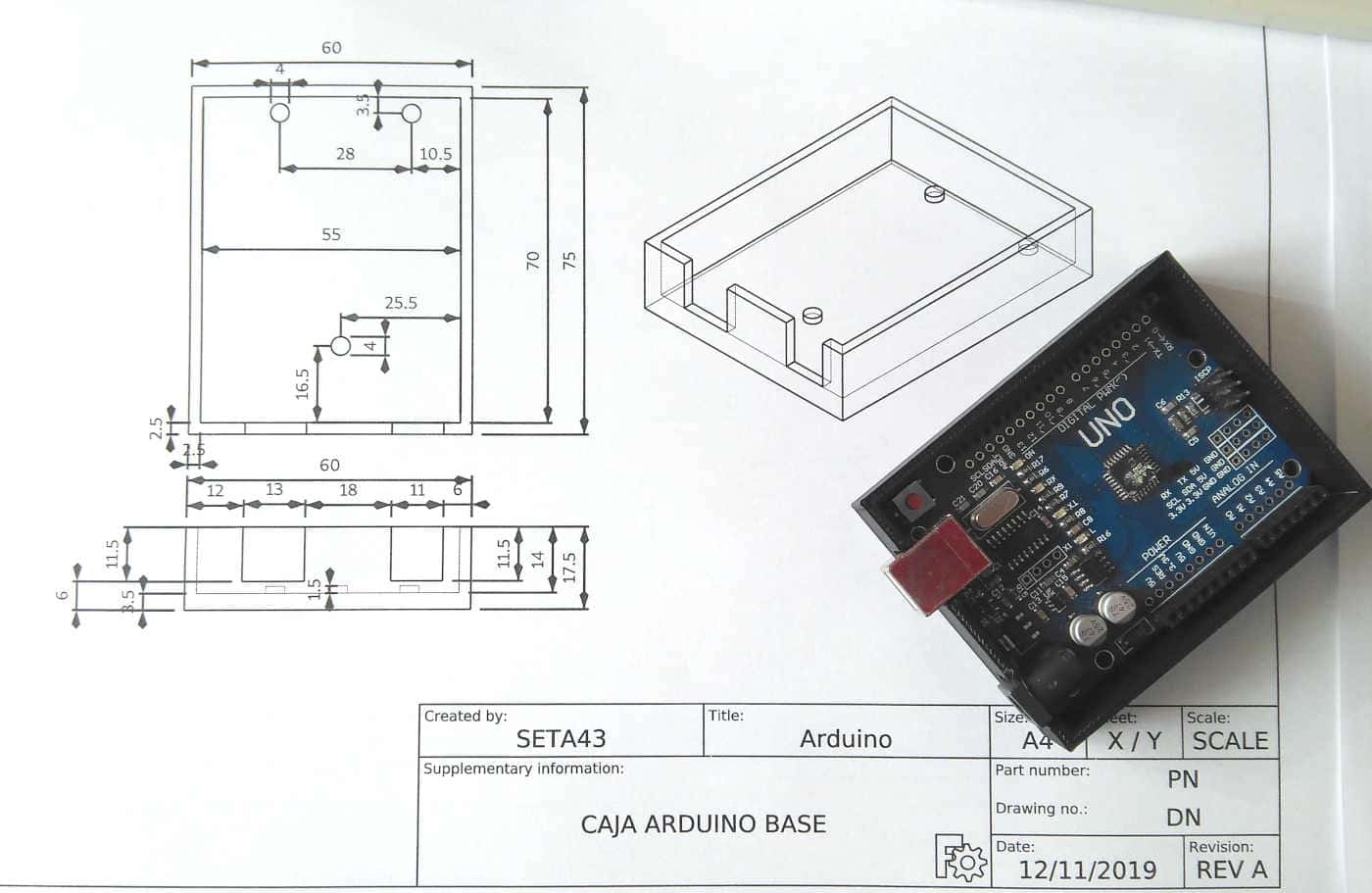

Después muchas...muchas pruebas he realizado un video de como
diseñar una caja para arduino (sin caja)
Es el resultado de muchas medidas del arduino UNO con el calibre.
Espero que os guste este video.
Está realizado a 4 fps, de está forma no ocupa mucho el vídeo.
Seguro que se puede hacer mejor con otras opciones de FreeCAD, así
como redondear las esquinas, pero lo he realizado lo mas simple
posible para que todos lo puedan realizar.
Yo he utilizado la versión 0.18 , y puede que varíe algunas formas
de realizar cosas desde la mas extendida la 0.16.
VIDEO
Saludos.
Juan Galaz
