CNC Láser
Grabador láser
Con piezas impresas en 3D

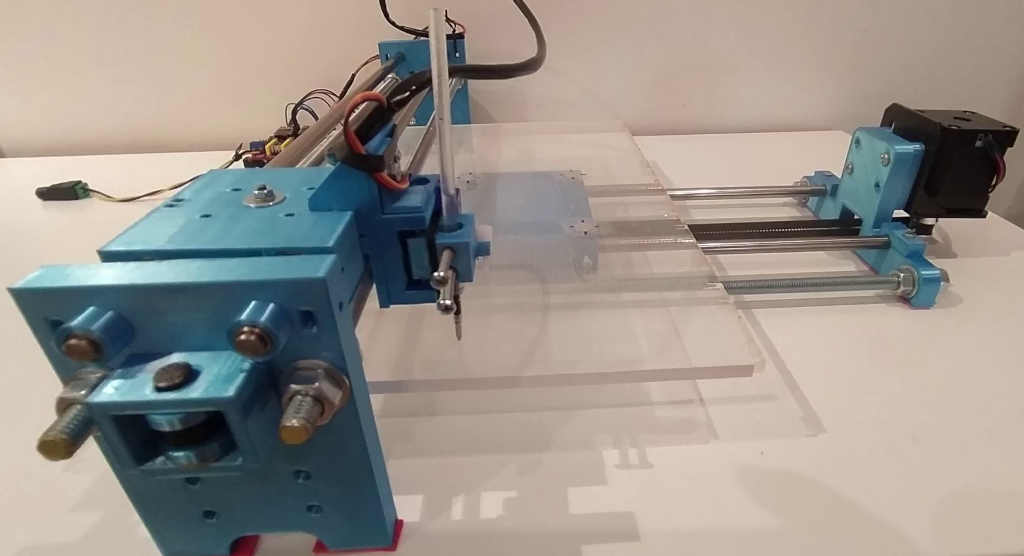

Hace un par de meses había
realizado un mini PLÓTER con piezas impresa en 3D.
http://seta43.duckdns.org/cncace/cncace.html

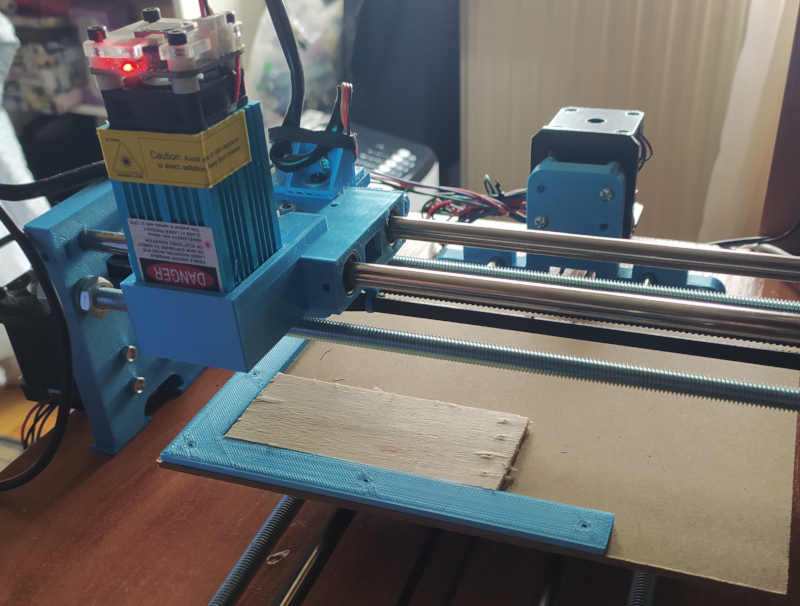

En este proyecto añado un láser para grabar materiales o cortar
laminas de plástico o papel.

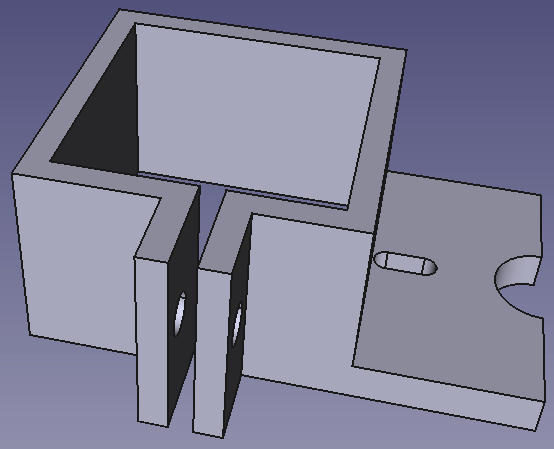

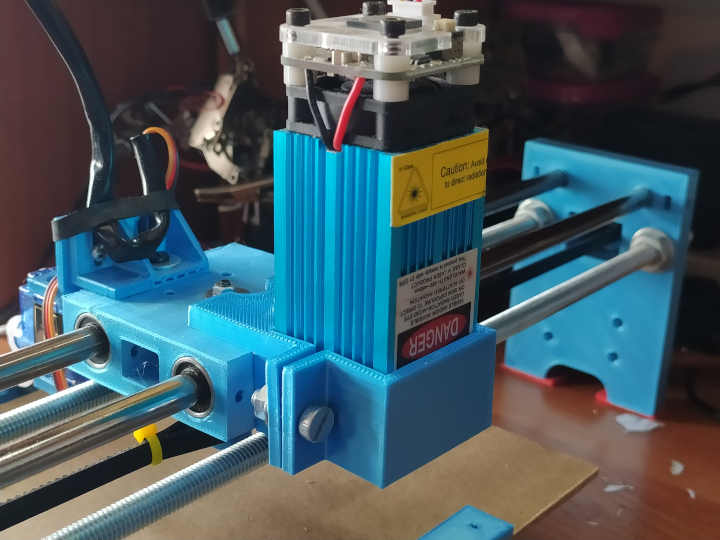

El primer paso es diseñar e imprimir una pieza en PLA para la
sujeción del módulo láser.
La conexión del láser a la placa se hace mediante 3 cables, dos
de alimentación y uno de control.
Debemos tener en cuenta el voltaje del módulo láser, en nuestro
caso es de 12V , los hay también de 24V, cuidado.

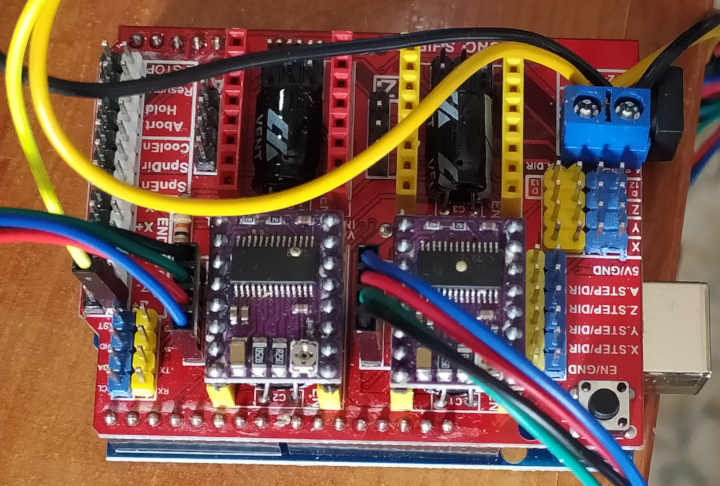

La
placa controladora se basa en arduino, y lleva grabado el
programa GRBL , el
mas utilizado, y totalmente libre, una joya.

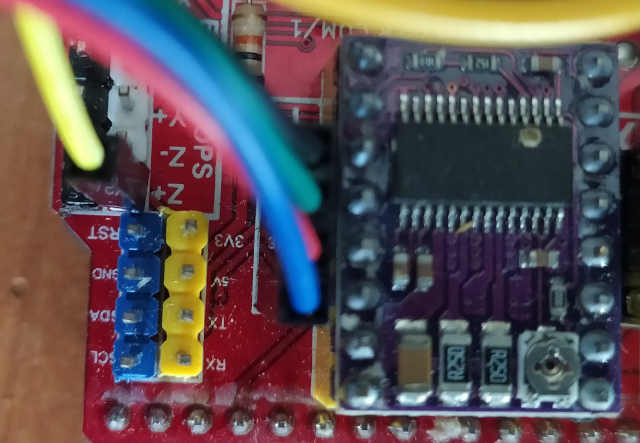

La conexión a la placa controladora se hace al
pin Z+ .
Con
esto se controlará el encendido o apagado del láser, o en su
defecto la potencia del láser mediante PWM.
.

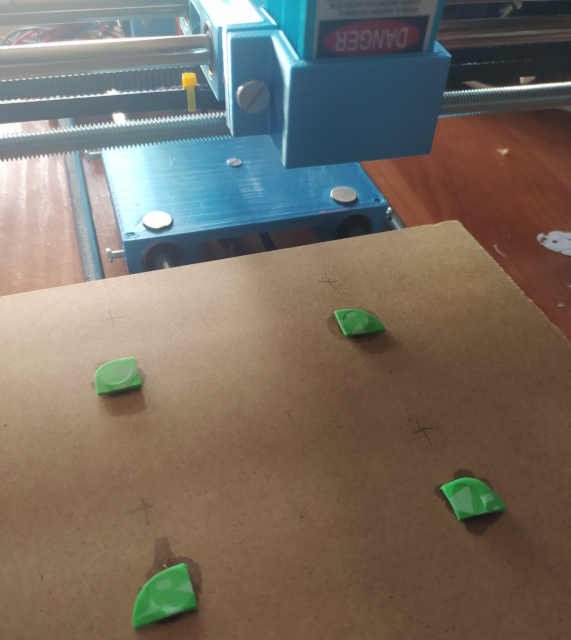

La base de la pieza a grabar se sujeta mediante imanes, es un
método fácil y cómodo.
Me hubiese gustado tener un programa en Linux para grabar con el
láser, pero no hay uno bueno gratis.
Existe el muy buen programa LightBurn, un
gran programa, tiene todo lo que se le puede pedir a este tipo
de programas, tiene versiones para Windows y para Linux.
El problema es que es comercial, te deja probar el programa unos
días, luego deberás pagar por el. Si se quiere trabajar bastante
con el láser, recomiendo su compra.

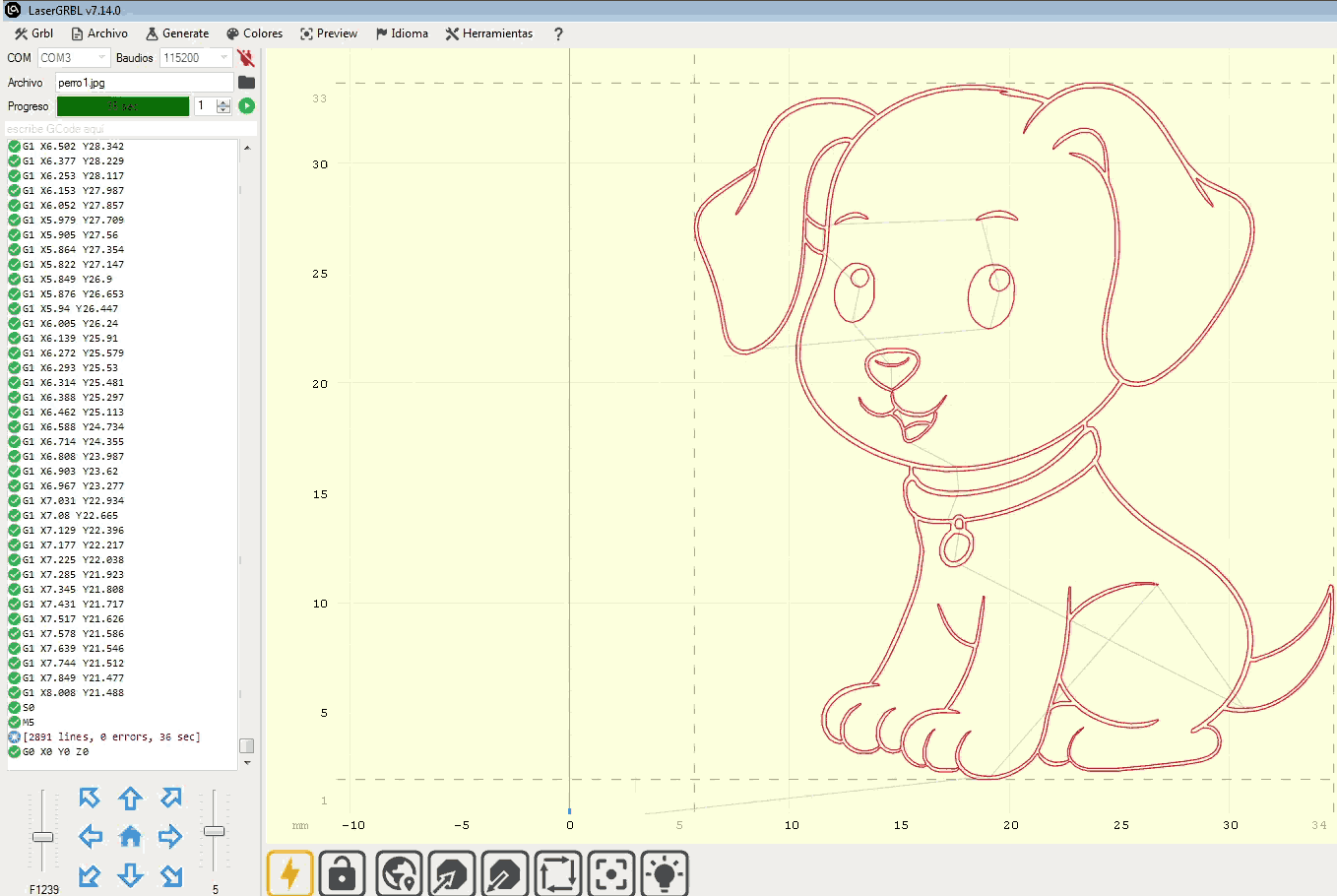

El otro programa es LaserGRBL ,
totalmente libre, aunque se le puede donar algo.
Solo funciona en Windows, yo lo he ejecutado en VirtualBox,
funcionando muy bien.
En algunas versiones antiguas también funcionaba en Wine, ahora
ya no.

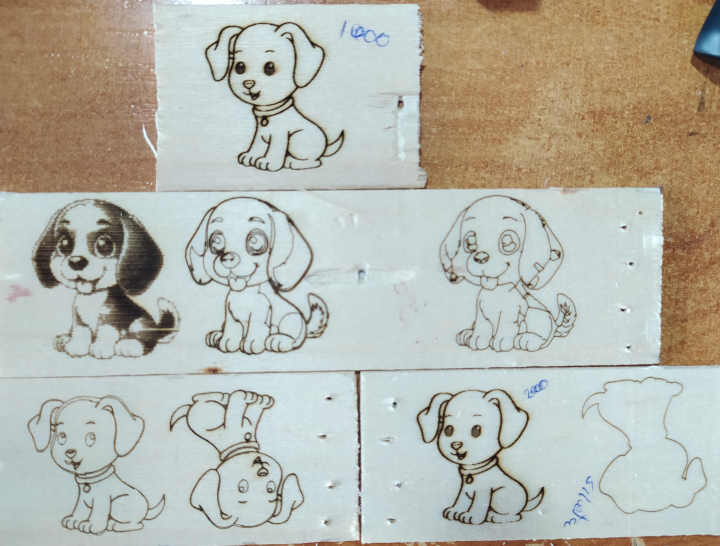

Las pruebas están realizadas sobre la tablas de las caja de
fresas, es un buen lugar donde probar.

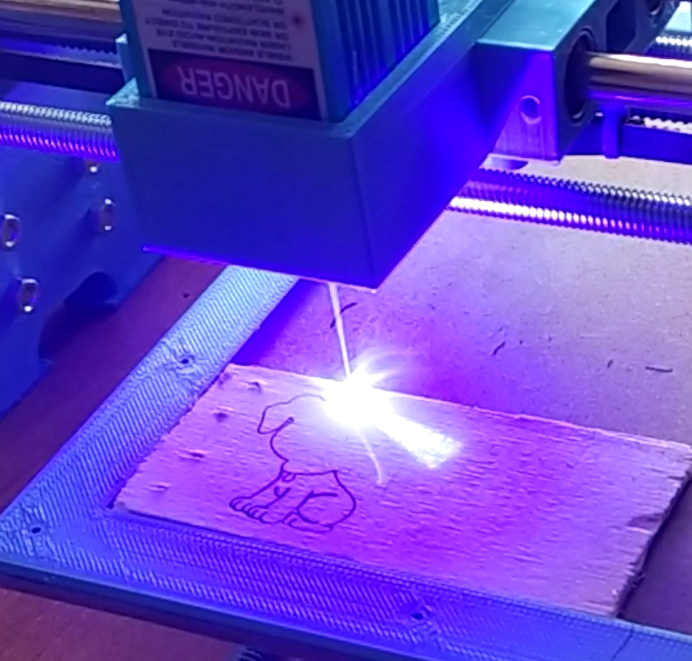

La potencia de este láser es insuficiente para cortar esta
madera, pero bien para grabar.
Corta bien papel o láminas de plástico.

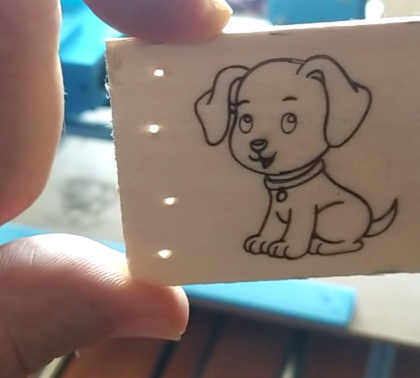

Todo funciona muy bien, sin ningún problema, incluso a
velocidades altas.
El mayor problema que veo es que no se pueden grabar piezas
grandes como mangos, esto es debido a que se deberían colocar
sobre un eje, y esto no es posible.
El próximo montaje será que los dos ejes sean aéreos, que se
muevan sobre la pieza estática.
VIDEO
PIEZA
Saludos.
Juan Galaz
