DCF77
Generador de señal
Signal
generator
Versión
2 - DS1302
Después de haber
realizado el Generador de DCF77 con el
arduino, me dí cuenta que algunos relojes no
sincronizaba bien.
También me resultaba engorroso tener que actualizar
la hora mediante un ordenador, antes
de emitir la señal DCF .
He
visto que se podía mejorar el código del arduino y el
circuito mediante:
-Mejorando el tiempo de interrupción de 0.1 Segundo. Me dí
cuenta que ciertos relojes exigen alta precisión, de esta
forma la mayoría de los relojes se sincronizan.
-Cambiando la resistencia de la señal DCF a 4K7.
-Eliminando la parte del modo del audio.
-Se coloca una variable en compilación #define SINCRO
. Según el manual DCF, la señal de DCF debe sincronizarse
con el flanco de bajada de la portadora. Funciona igual
con sincronización que sin ella, por lo que lo dejo a
gusto de cada uno.
-La resistencia R1 es de 100 ohmios, para que module al
20%, pero también funciona si se modula al 0%, para este
caso debemos colocar la resistencia a 0 ohmios.
-He colocado un pulsador para las pruebas. Si durante el
arranque se tiene pulsado, carga una fecha prefijada y no
la carga del DS1302. Fecha prefijada:
7:52:50 9/10/2024 .

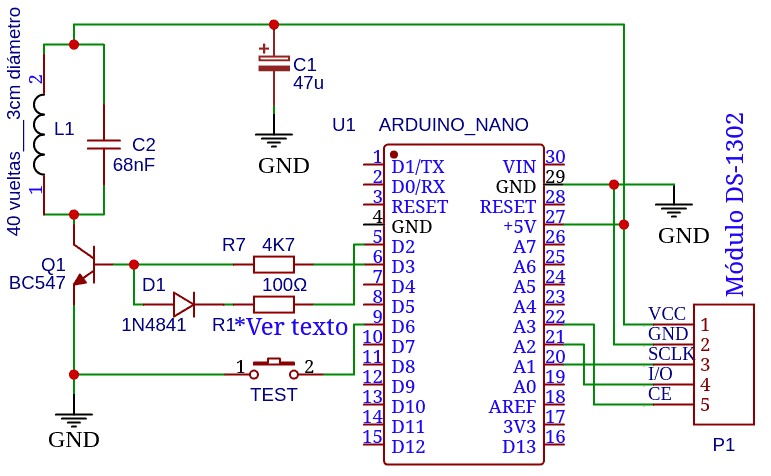

Esquema realizado
con https://easyeda.com.

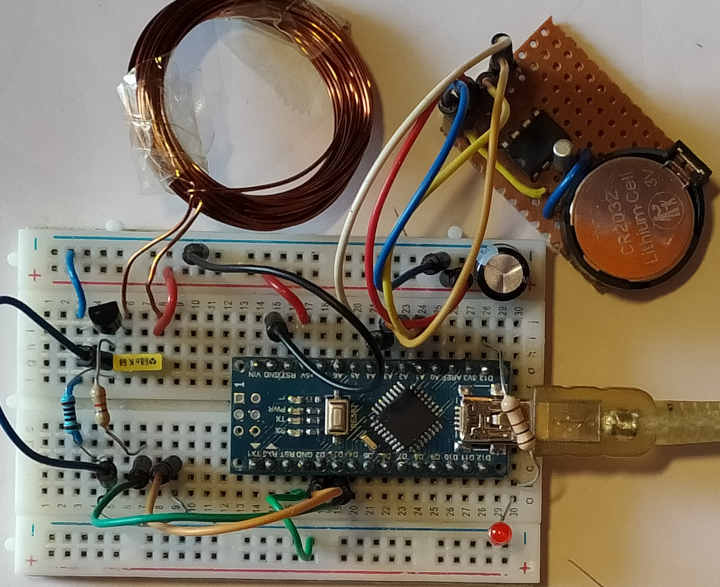

Circuito montado.

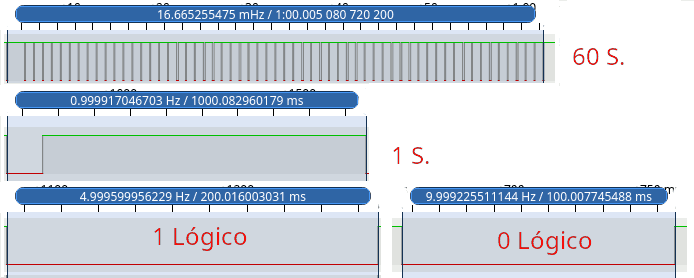

Señales generadas.

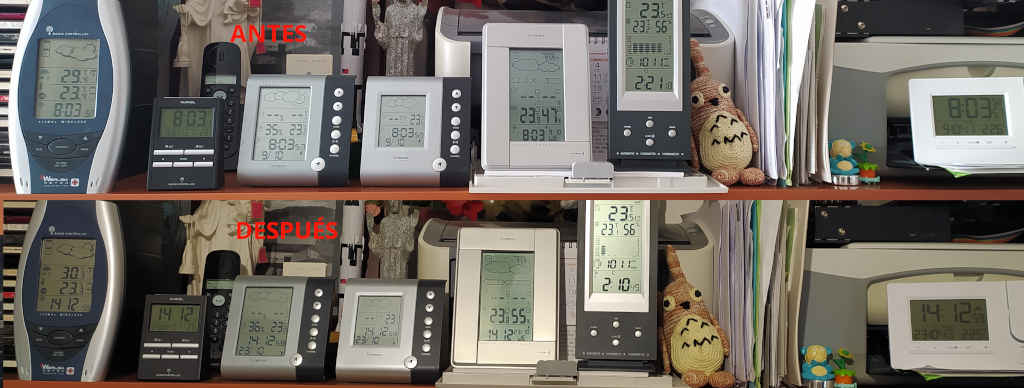

La sincronización tarda entre 2 y 5 minutos. La
distancia entre el circuito emisor y los radio relojes
es de 80 cm.

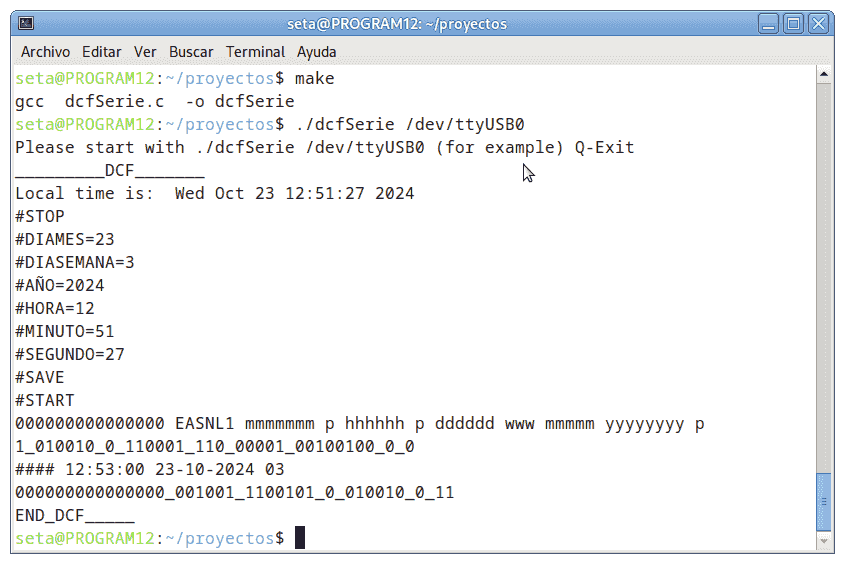

También he creado un programa en Linux bajo consola para
poner la fecha y la hora automáticamente.
./dcfSerie /dev/ttyUSB0
El programa en arduino
admite una serie de ordenes:
HORA=
SEGUNDO=
MINUTO=
DIAMES=
DIASEMANA= (Algunos
relojes comprueban que sea correcto)
MES=
ANO=
PRINT
START
STOP
SAVE
LOAD
Durante el arranque del circuito, espera 15 antes de empezar a
emitir señal.
En el tiempo de espera de 15 segundos, si se ejecuta el programa en
consola, se actualiza la hora y la fecha en el DS1302.
Programa Arduino
Programa Linux
Espero que os haya gustado este pequeño circuito.
Saludos.
Juan Galaz
