Sony Cámara Playstation Eye ps3
Transformación para lentes de 1"

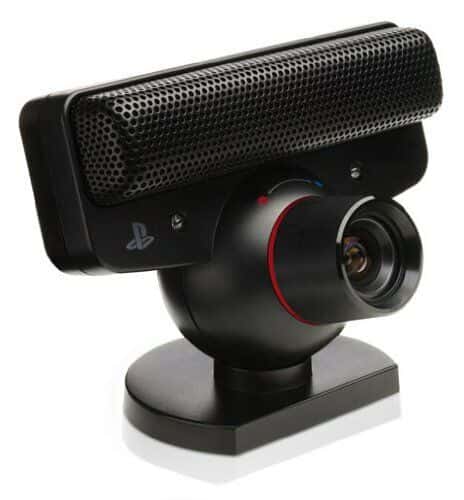

Sony Cámara Playstation Eye ps3
En uno de esos paseo que hago por el rastro encontré 3 lentes de
cámaras de vigilancia, pagué 3€ , pienso que es una ganga.
Estas lentes tienen tienen una rosca de 1" , lo cual dificulta su
adaptación a la webcam.
Como estaba en modo aprendizaje de crear piezas con FreeCAD en 3D me
puse manos a la obra para crear una caja en PLA.
He de decir que trabajo bajo Linux Debian 10 , uso FreeCAD,
está bastante bien, pero tiene cuelgues raros, por lo que se debe
hacer copias para no perder el trabajo.
A la hora de imprimir utilizo mi buena ENDER 3, no es la mejor
impresora, pero en precio/calidad creo que es la mejor, no me ha
dado ningún problema.
El conjunto tiene 4 piezas, pieza de la lente, pieza del LCD, caja y
tapa de la caja.
En una posterior versión he reducido el número de piezas a 3, he
incluso se podría hacer en 2 piezas.

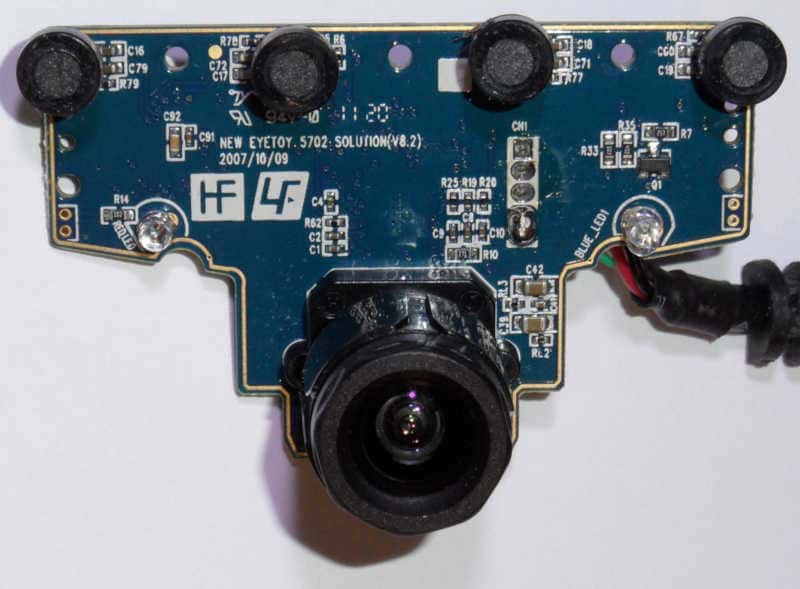

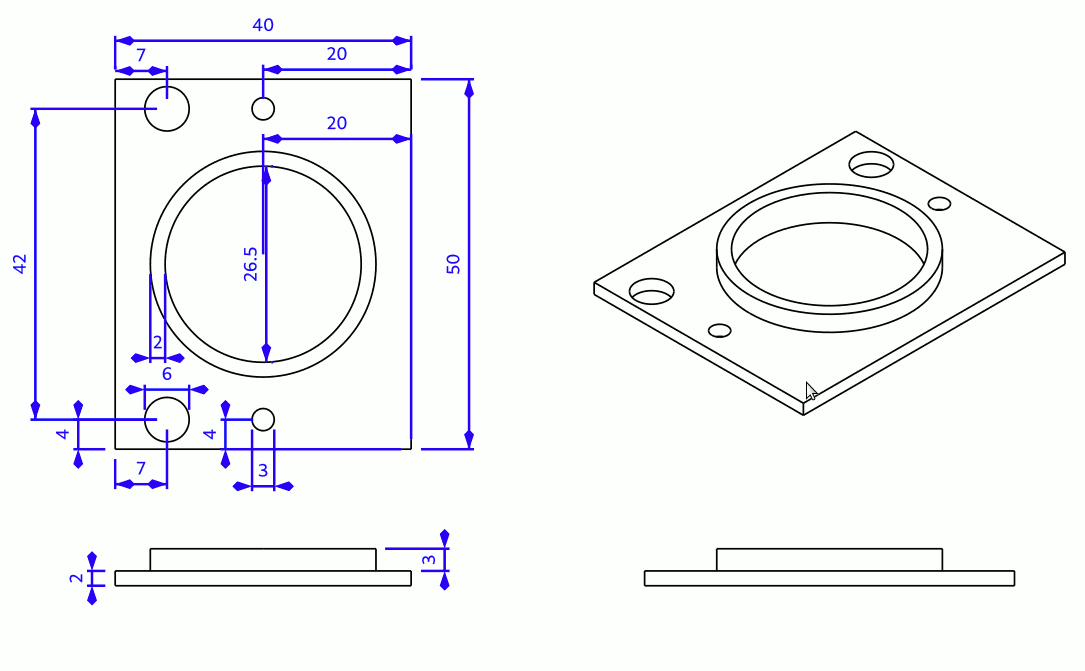

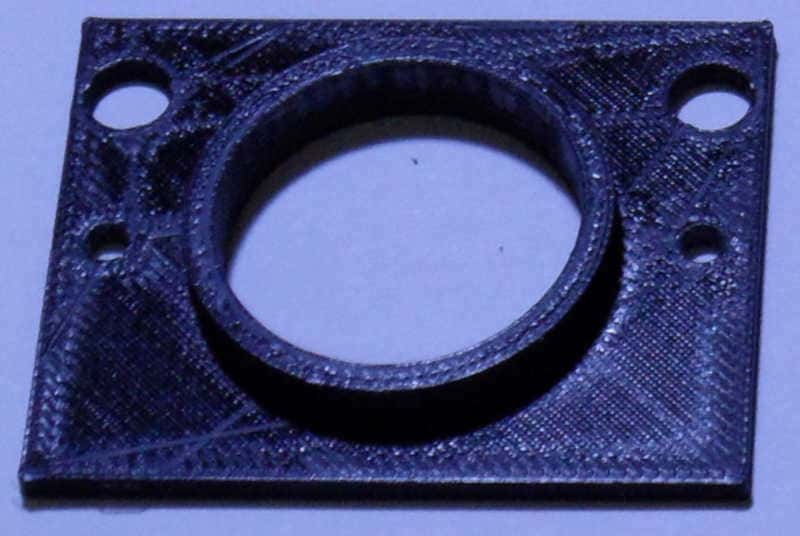

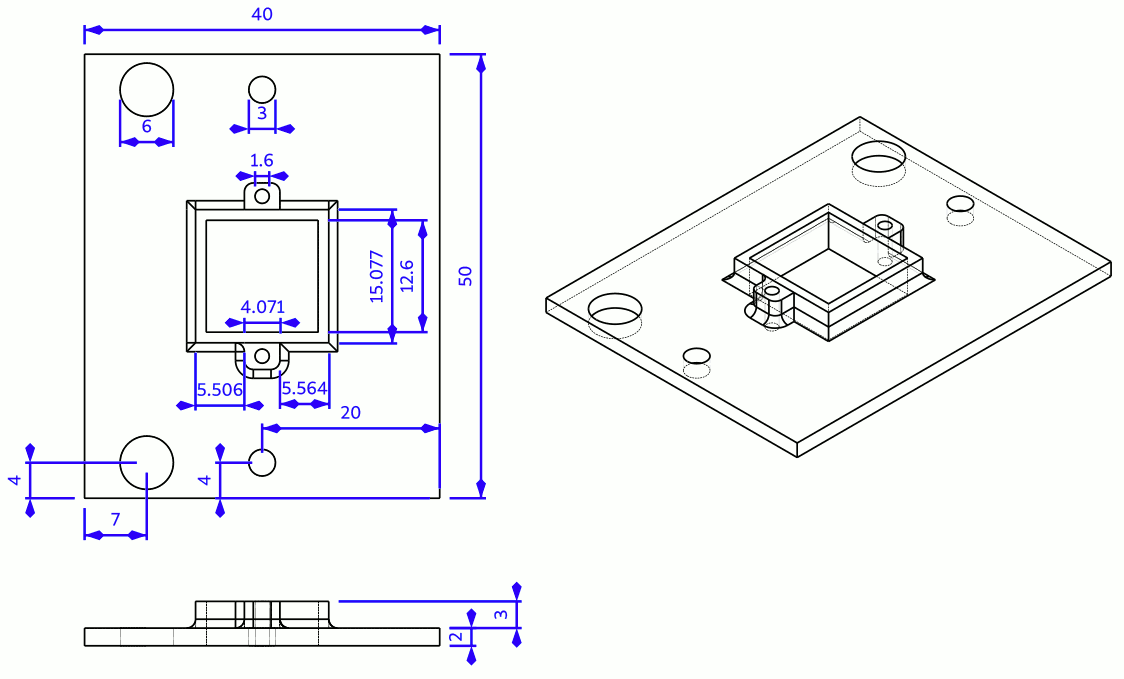

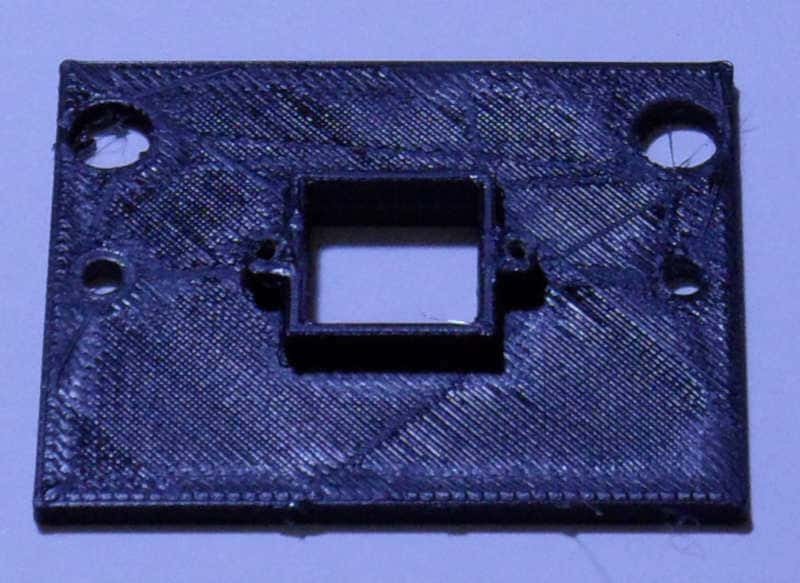

Empezamos con el adaptador a la placa de
la webcam.

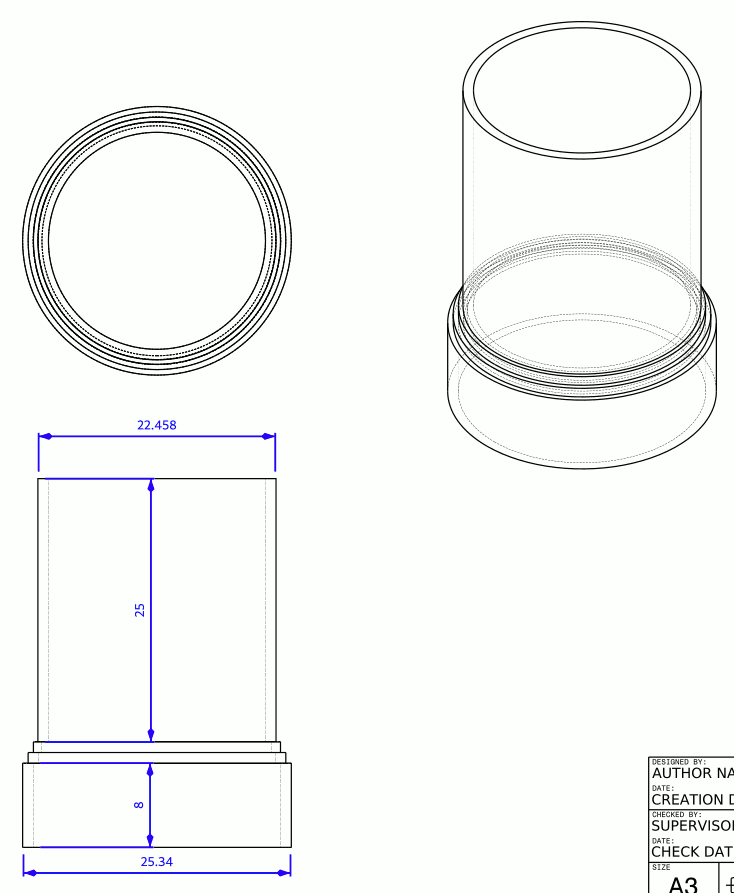

La segunda pieza a imprimir es la que se
une a la lente.
Crear la rosca de 1" (25,4 mm) es totalmente imposible en plástico.
Para ajustar la lente al hueco, coloco un trozo de goma de 10x4x1 mm
de ancho entre la rosca y el hueco, y de esta forma queda muy bien
sujeta la lente.

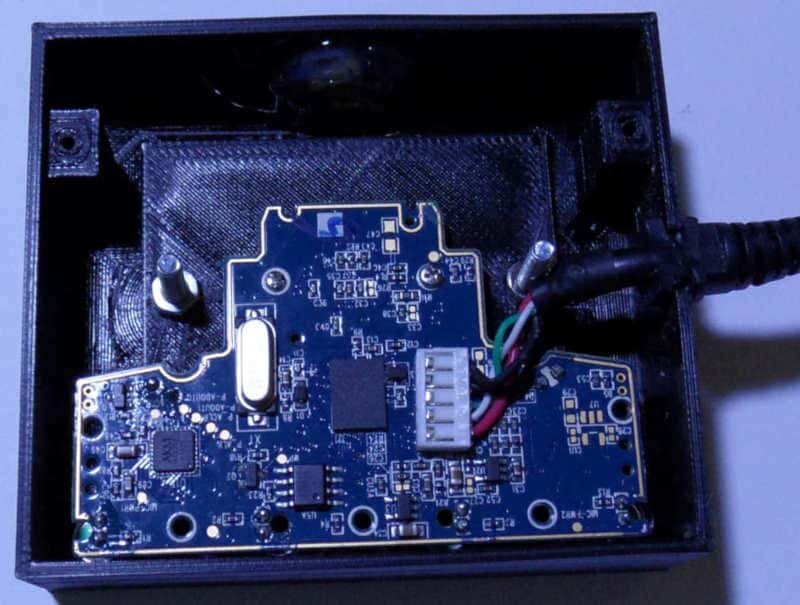

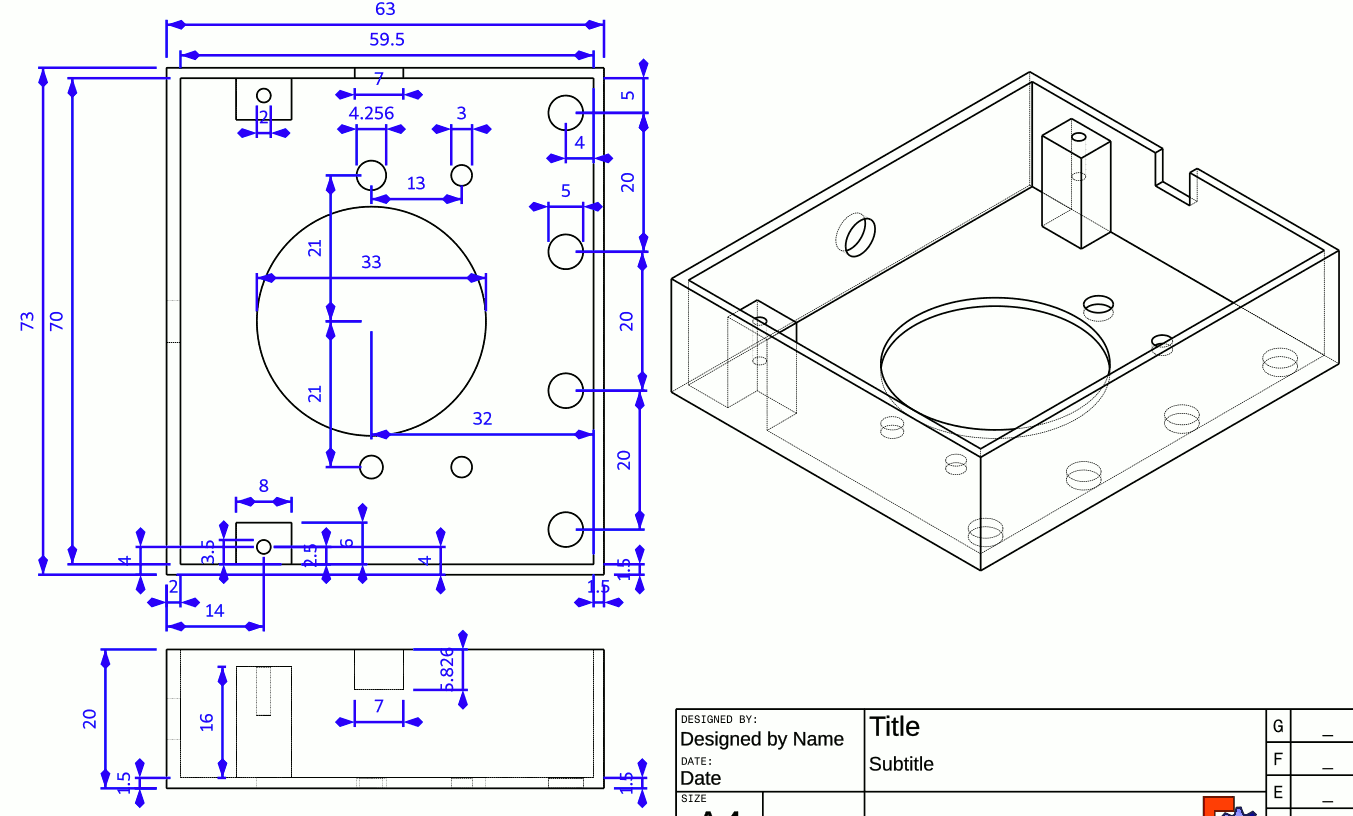

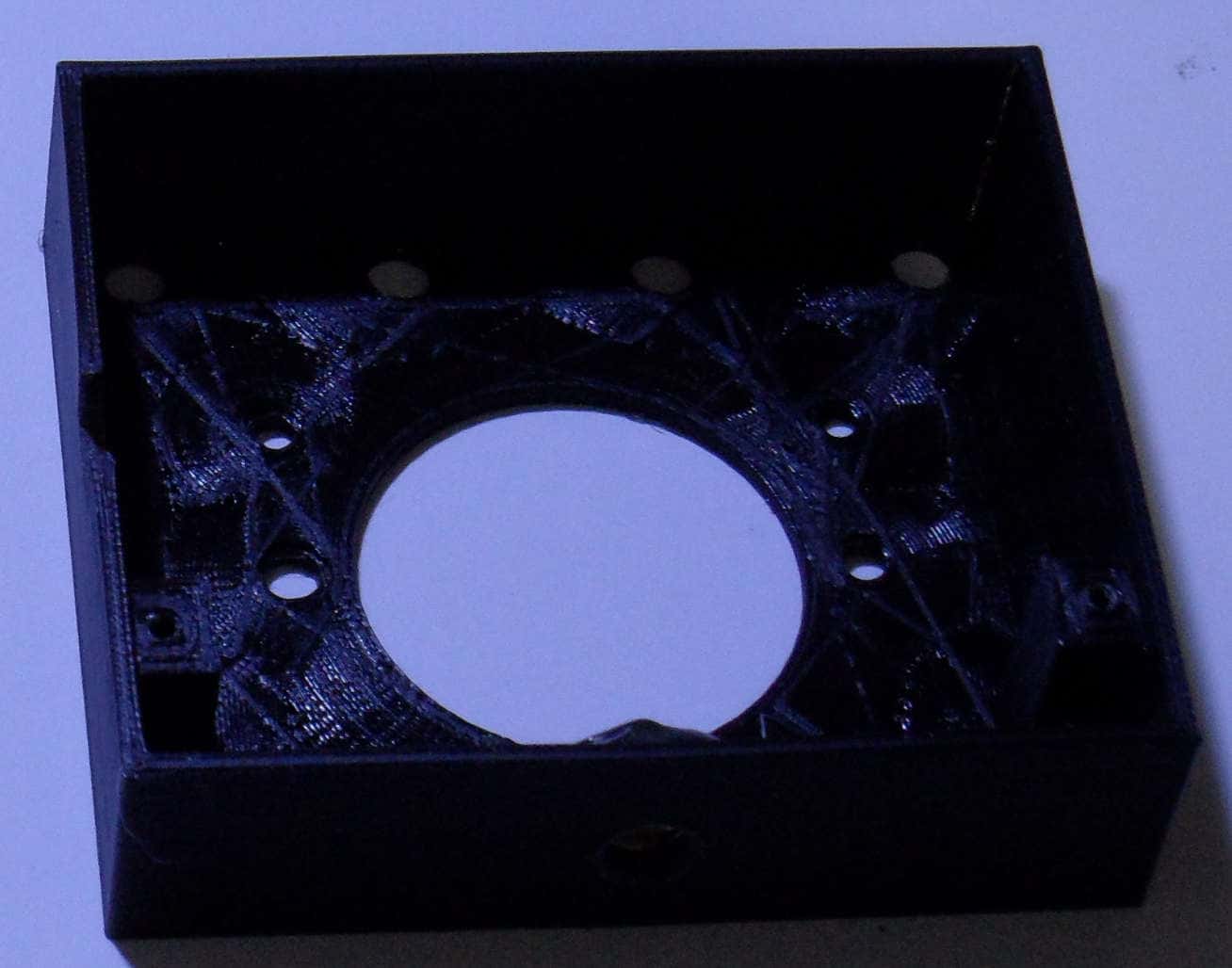

Caja para la sujeción de todo el conjunto.

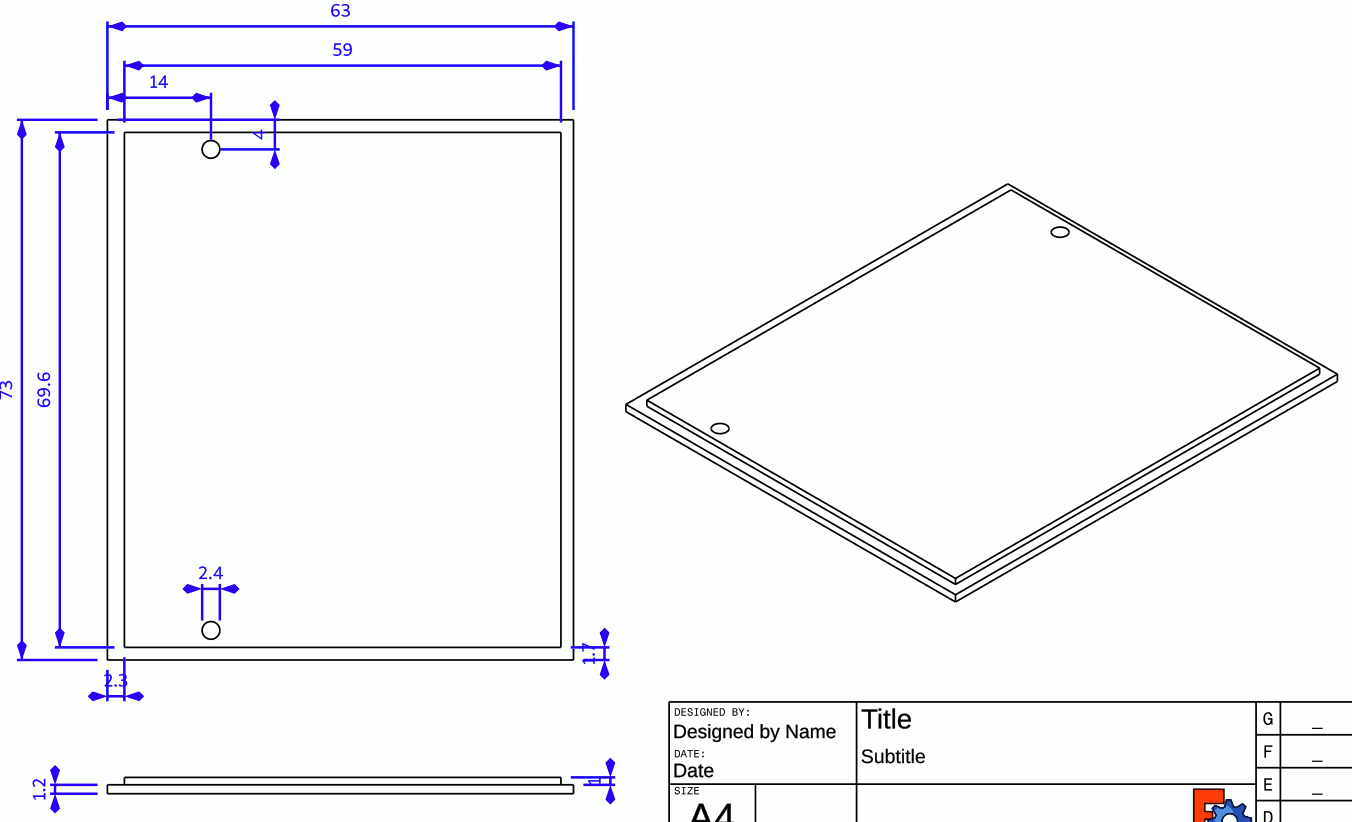

Y por último la tapa de la caja.

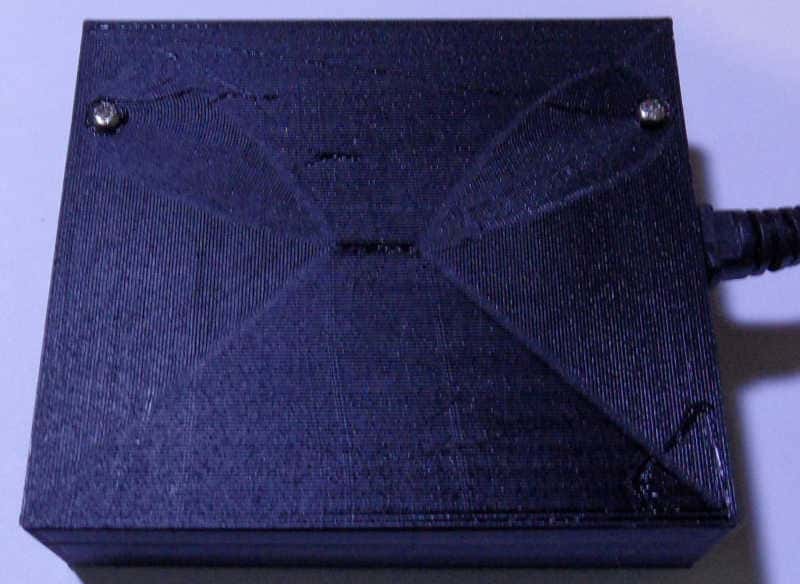

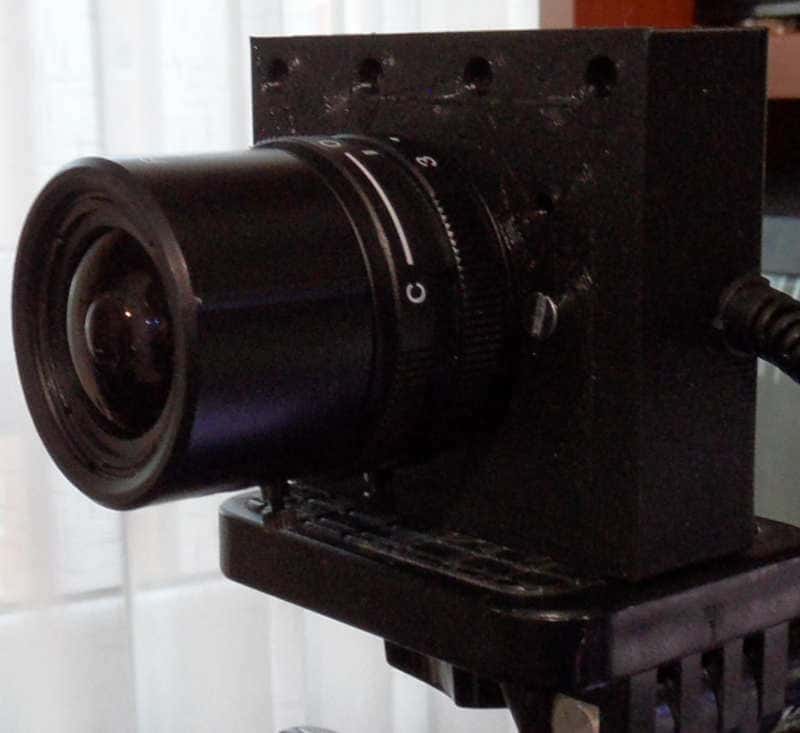

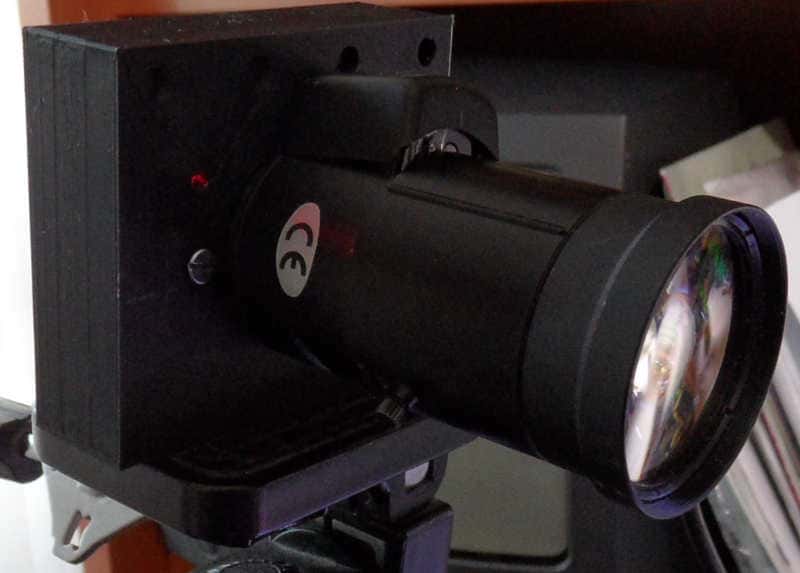

Todo el conjunto unido.

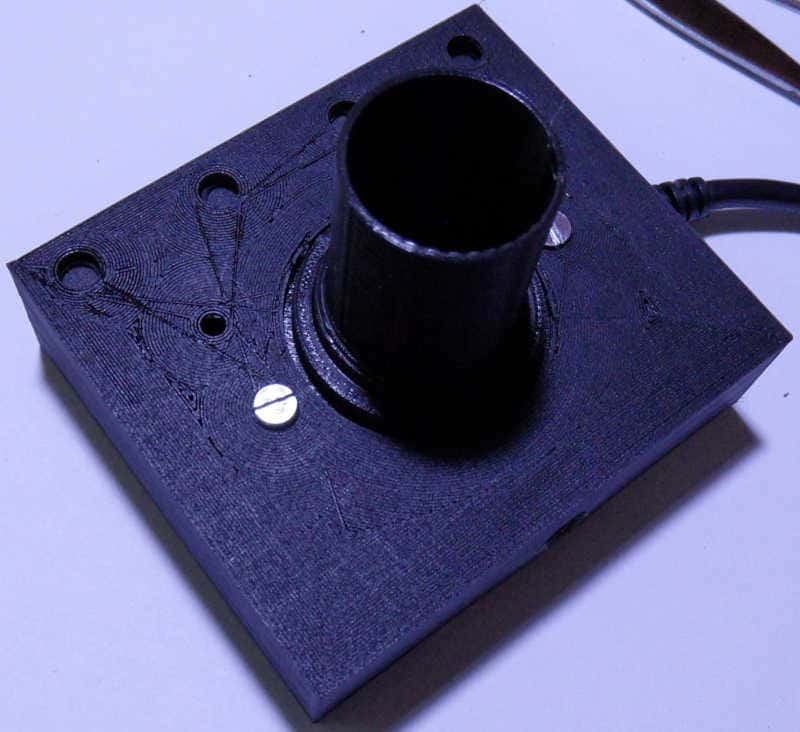

También se me ocurrió hacer un adaptador
para poder usar la cámara con un microscopio.

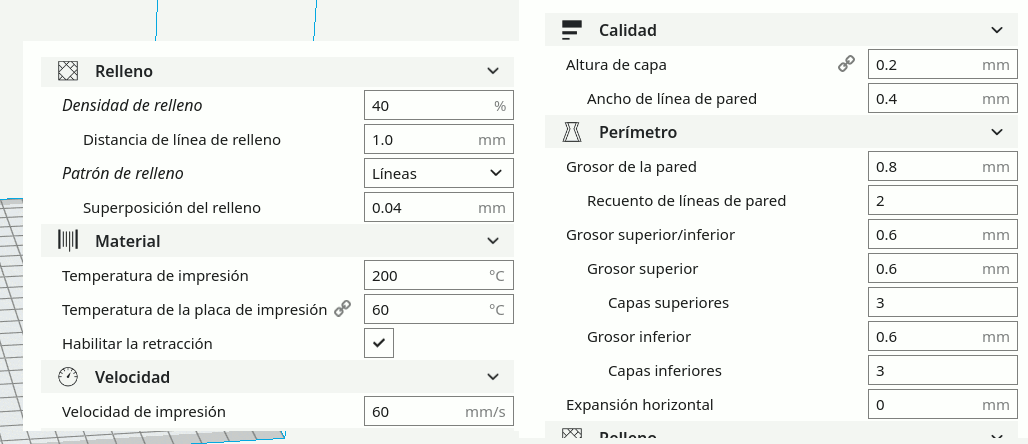

Si se trabaja en Windows disponemos del
programa que proporciona Creative, pero si trabajamos en Linux
debemos utilizar el programa Cura, el cual debemos configurar para
que la impresión sea buena.
Esta webcam con su resolución de 640x480
(60fps) y 4 micrófonos me da muchas alegrías, y su precio de segunda
mano está entre 3 y 6€.
Una resolución mayor hubiese sido mucho mejor, pero es lo que hay.

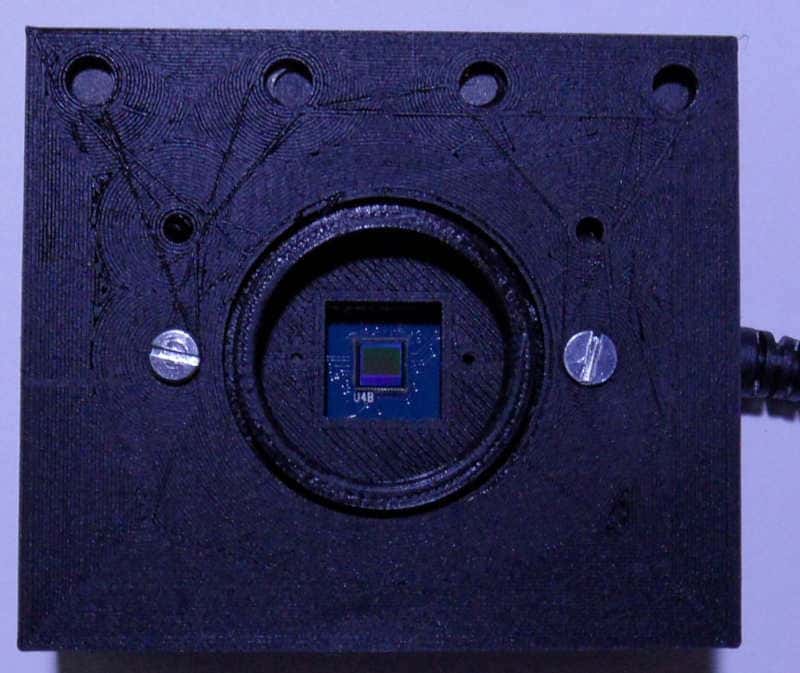

La disposición y tamaño del sensor LCD hace muy fácil su limpieza.
He probado con otro sensor de 2M pixel (creo que está
interpolado), el resultado es igual, aunque es difícil su
limpieza.
He de comentar que el objetivo original de la webcam dispone de un
filtro de infrarrojo, ayuda a proteger al sensor de temperaturas
extremas, no he podido colocarlo en su nueva caja, por lo cual el
matiz de lo colores puede cambiar un poco.
Saludos.
Juan Galaz
