Frecuencímetro
En este artículo enseñaré como construir
un medidor de frecuencia.
Buscando en internet medidores de frecuencia para utilizar en mi
medidor de inductancia, encontré está página:
http://interface.khm.de/index.php/lab/interfaces-advanced/arduino-frequency-counter-library/
Había creado una librería para un contador de frecuencia.
Este proyecto era una derivación de otro proyecto:
http://interface.khm.de/index.php/lab/interfaces-advanced/theremin-as-a-capacitive-sensing-device/
En esta página había creado un frecuencímetro para medir la
interferencia en un oscilador cuando se acercaba una persona(Sensores de proximidad).
Como tenía el módulo TM1638, aproveché para montarlo todo, y probar
la exactitud del frecuencímetro.

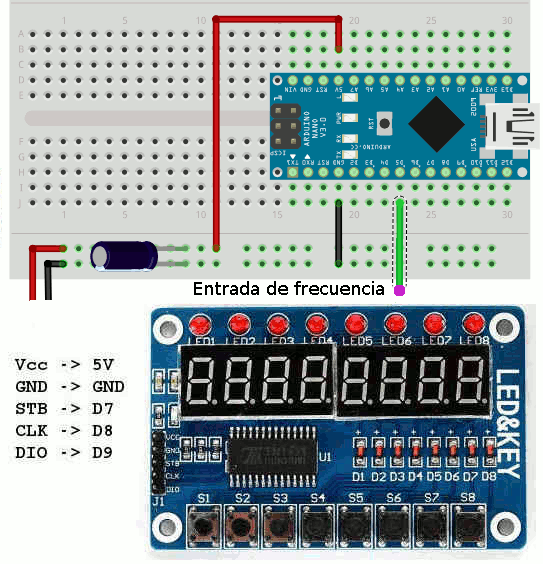

Esquema del circuito.

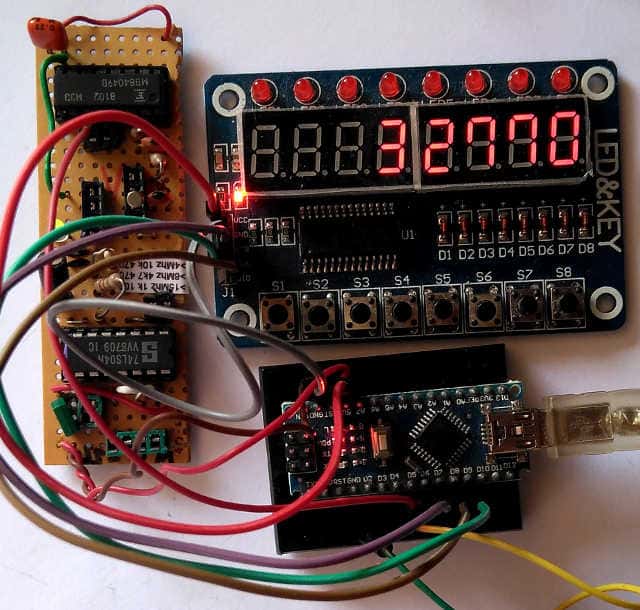

Circuito montado probando cristal de 32668 (Cuarzo normal en
relojes).

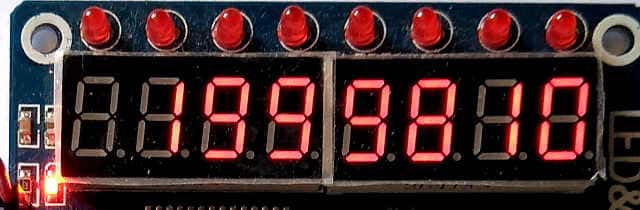

Prueba cristal de 2 MHz.
He de comentar que el último dígito es siempre cero debido a que es
consecuencia de una multiplicación por 10.
He utilizado para comparar un antiguo montaje que hice con un PIC freser.html ,el cual me ha funcionado
bastante bien.
Cuarzo
|
455 KHz
|
2MHz
|
4MHz
|
32768Hz
|
| 16f648 |
441 KHz
|
1,999 MHz
|
3,986 MHz
|
32768Hz
|
Arduino
|
440,9 KHz
|
1,999 MHz
|
3,998 MHz
|
32770Hz
|
Como se puede observar de los datos obtenidos, puedo asegurar que
hasta 4MHz el frecuencímetro se comporta muy bien, bastante mejor de
lo esperado.
PROGRAMA
Saludos.
Juan Galaz
Bibliografía:
http://interface.khm.de/index.php/lab/interfaces-advanced/arduino-frequency-counter-library/
http://interface.khm.de/index.php/lab/interfaces-advanced/theremin-as-a-capacitive-sensing-device/
