En el anterior artículo gamgps.html habia realizado un visualizador
de datos gps para el módulo XM37-1612 que transmitía la información
al ordenador para ser visualizada. Pero claro, tener que llevar un
ordenador portátil para ver los datos del gps es un tanto incómodo.
Mi solución es utilizar el visualizado Nokia 3310, y alimentar todo
mediante una batería de 3.7 V.
El montaje se ha realizado con un arduino nano, que funciona
perfectamente con alimentaciones 3V.
Sigo sorprendiéndome de la sensivilidad del módulo XM37-1612 ,
dentro de mi habitación sobre el escritorio tengo señal de gps con 8
satelites.

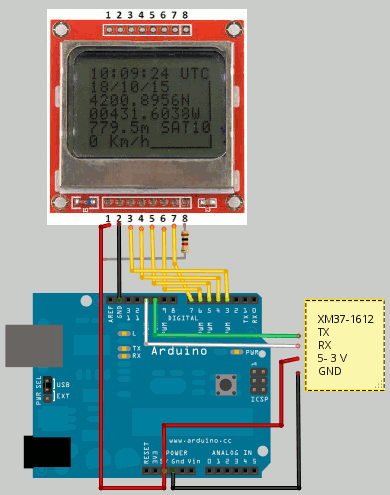

Esquema del circuito.
Aunque el esquema se ha realizado con un arduino
clásico, el montaje se ha realizado con un arduino nano.

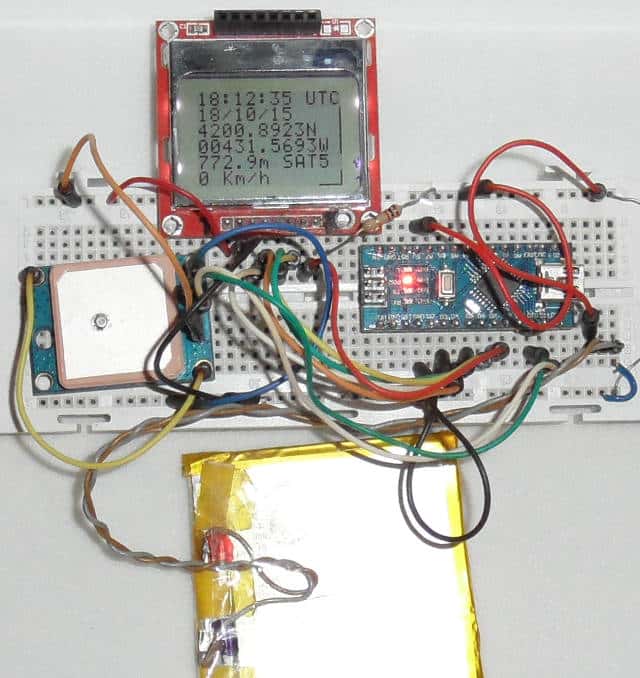

Montaje de circuito.

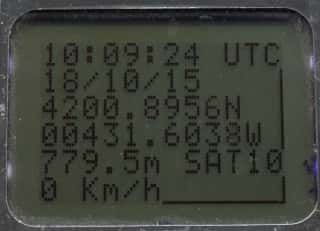

Datos del módulo XM37-1612

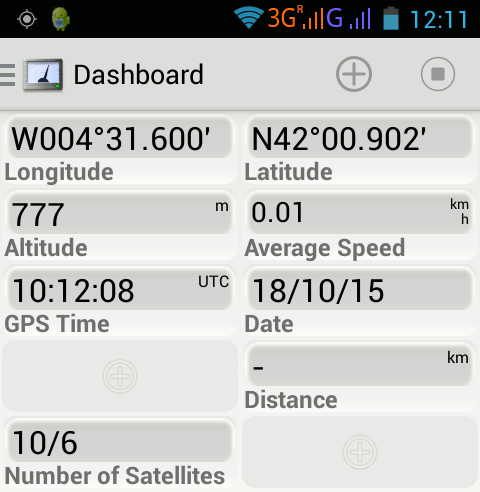

Datos de un teléfono
El consumo de todo el circuito es de 49mA a 5V ,
y de 35mA a 3,5V.
El consumo del módulo
XM37-1612 es de 26mA.
