Grabador de
datos gps XM37-1612 en SD.
Tracker Arduino Pro Micro
xsetaseta@gmail.com
Continuando con el montaje Grabador de datos gps , ahora utilizo el Arduino
Pro Micro para hacer todo el circuito mas compacto. Además
alimento todo el circuito con una batería recargable de 3,7V. De
esta forma se puede meter todo en una caja eléctrica de plástico
estanca.
Debemos tener cuidado ahora en la alimentación, las SD funcionan con
voltajes de entre 3V a 3,7V ,no aguanta los 5V. Antes de programar
el micro, debemos quitar la SD para que no se estropee.

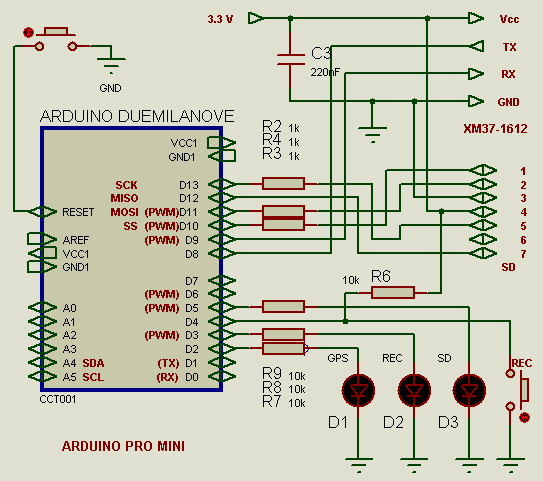

Esquema del circuito.

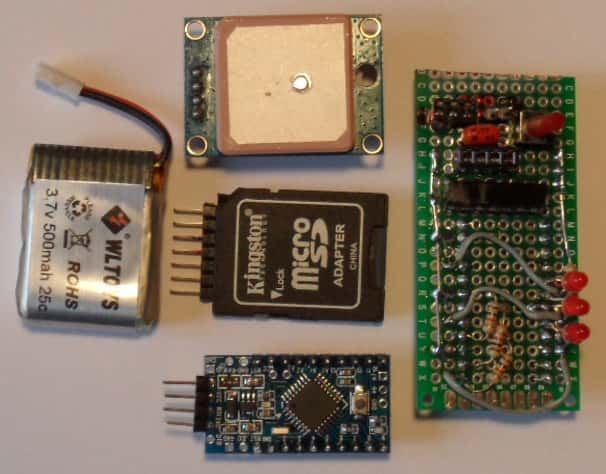

Todos los componentes del circuito.
|

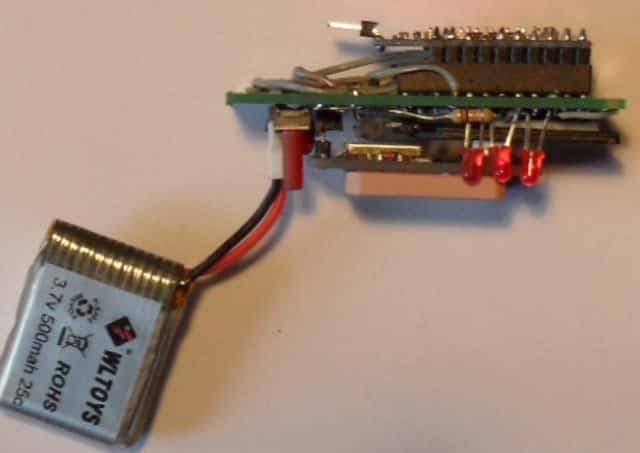

Los componentes conectados.
|

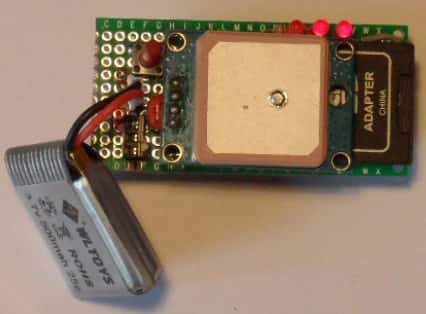

Vista superior
|

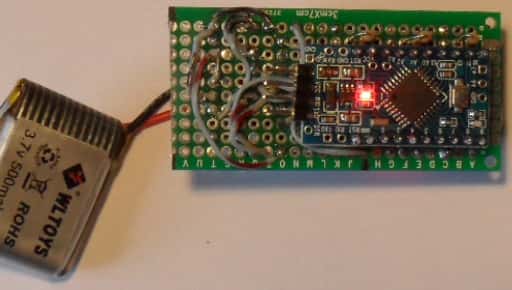

Vista inferior
|
He aumentado el tiempo entre tomas a 10 segundos, de esta forma se
reduce bastante el tamaño del archivo.
También he añadido un tercer led que indica si la SD está bien
conectada.
Además he hecho que parpadee el led de REC cuando se graba un dato.
Como vemos en la imagen he utilizado una batería recargable de
500mAh. Si el circuito consume 45mA , con esta batería tenemos una
autonomía de 11 horas.
Se necesita el programa en Gambas (VB de linux) para tratar los
datos y convertirlos en un fichero con formato kml, este se
encuentra en el anterior montaje Grabador de
datos gps .
PROGRAMA ARDUINO
Saludos.
Juan Galaz
