HACER UN CIRCUITO IMPRESO
Construcción de un frecuencímetro

xsetaseta@gmail.com

Mi intención es explicar como hago algunos circuitos impresos mediante el método de la plancha. Es un método poco costoso y fácil de hacer.
Aprovechando que quería montar un frecuencímetro, busqué por la red algún montaje. Entre los muchos que encontré he utilizado este:
 http://www.qsl.net/om3cph/counter/lcd/contribs/renato.htm
Lo principal era el tener el dibujo del circuito impreso para hacer la placa.

En primer lugar se debe imprimir el dibujo del circuito en un papel couché mediante una impresora láser. El papel couché es el que tiene brillo, se puede comprar en imprentas o utilizar el que se usa para propaganda y está impreso en una sola cara. En otras ocasiones he utilizado hojas de plástico trasparente, en este caso no se despega con agua.
En propiedades de la impresora colocar máxima densidad para que la tinta dejada sea abundante.
Aconsejo que antes de imprimir definitivamente haga una prueba en un papel borrador. Algunas impresoras escalan los dibujos y luego los pin de los circuitos integrados no coinciden.

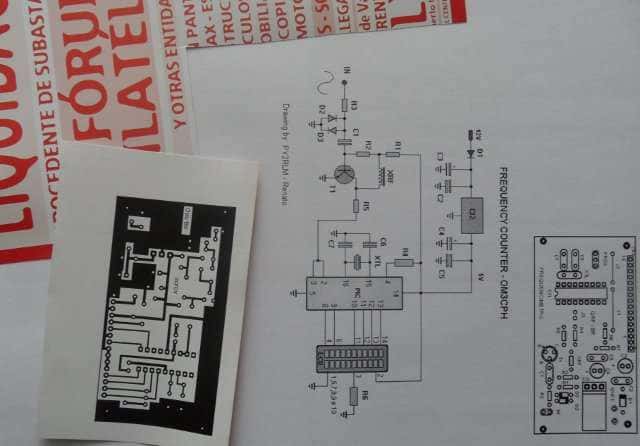

Circuito impreso en un papel couché de propaganda.

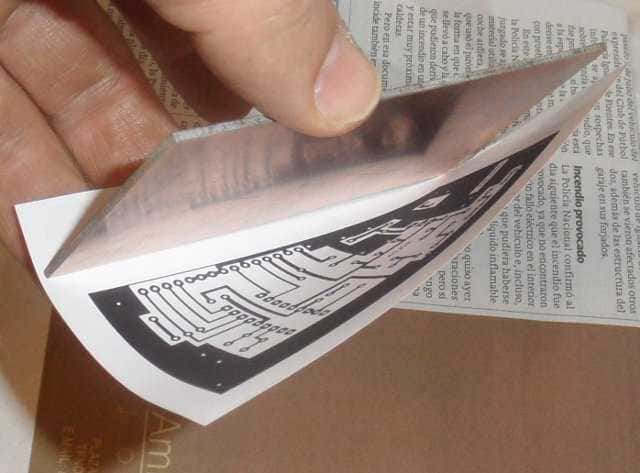

Ahora de coloca frente a la cara de cobre del circuito impreso y se asegura que no se mueve mediante cinta adhesiva.
La placa de cobre debe encontrarse perfectamente limpia para que se pegue la tinta.


Se coloca un papel entre el papel couché y la plancha. De esta forma no se mueve el papel couché.

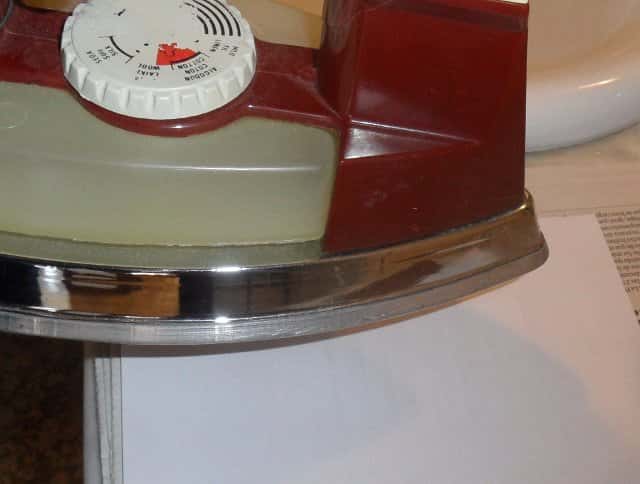

Se aplica el calor con la plancha para que se trasfiera la tinta del papel a la lamina de cobre.

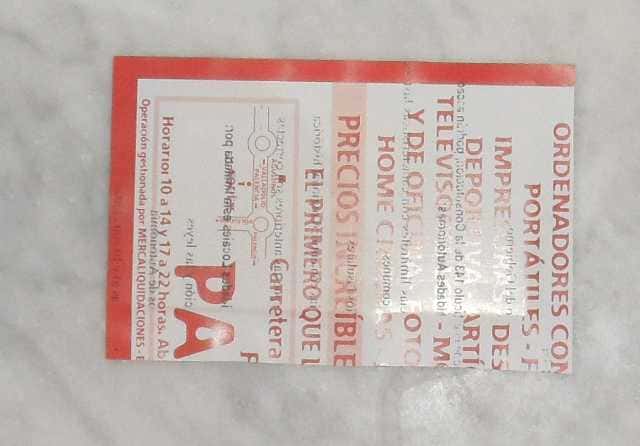

Ahora ya tenemos el papel pegado al C.I. Personalmente dejo un pequeño rato que se enfríe la placa de C.I. sobre el mármol.


Dejarlo a remojo un rato para que se humedezca el papel y se pueda despegar. Es conveniente echar un poco jabón al agua.

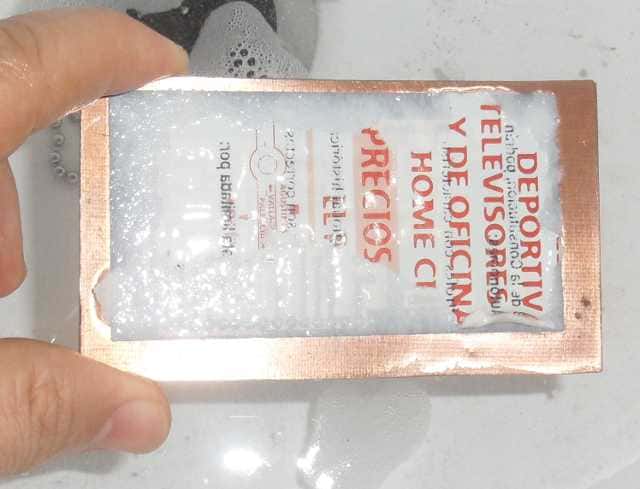

Se empieza a despegar el papel mojado.

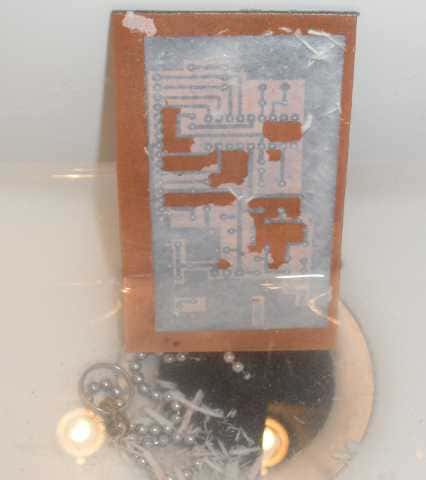

Según se va quitando el papel, se empieza a ver el circuito.

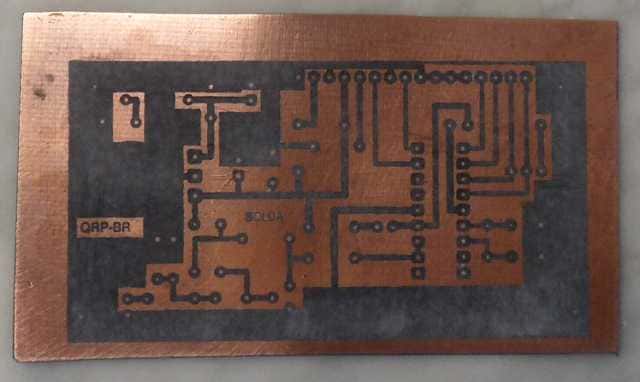

Ya tenemos quitado todo el papel y la tinta se ve pegada en el cobre.
Si por alguna causa queda mal, se puede repetir de nuevo todo el proceso quitando la tinta con disolvente .

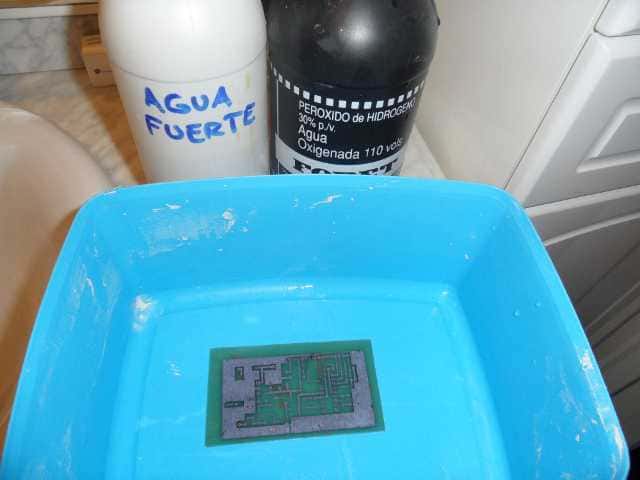

Nos toca ahora quitar el cobre que no esta cubierto con la tinta. Yo utilizo Agua oxigenada 110vols mezclada con agua fuerte en la misma proporción. Si no queremos que la reacción sea rápida, podemos rebajar la mezcla con un poco agua. Dependiendo de la mezcla y de la calidad de los líquidos podemos tardar entre 1 y 10 minutos. En la imagen vemos que el cobre no cubierto por la tinta desapareció.

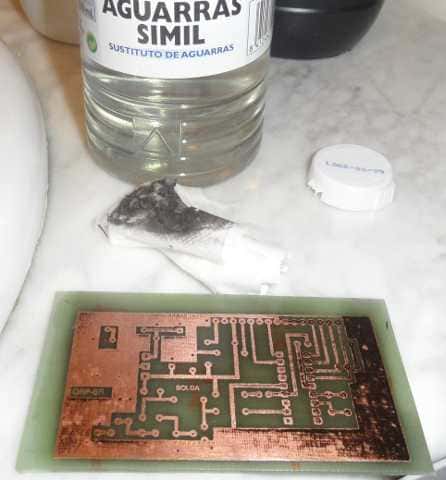

Limpiamos la tinta mediante disolvente.

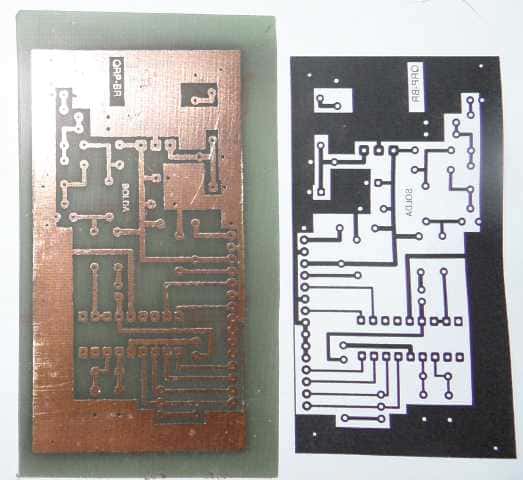

Vemos el resultado final, antes del taladrado.

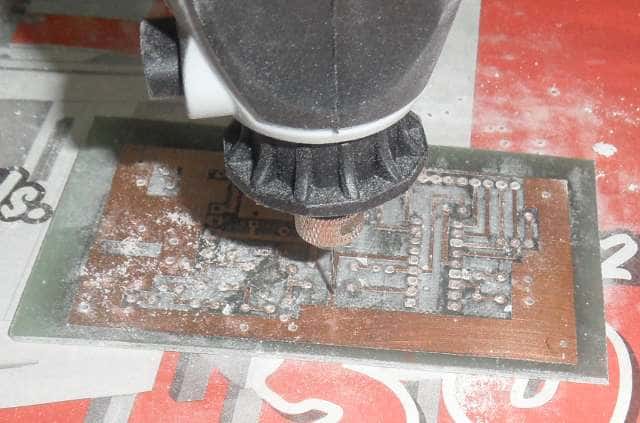

Taladramos los agujeros con brocas de 0,8mm y 1mm dependiendo del caso.

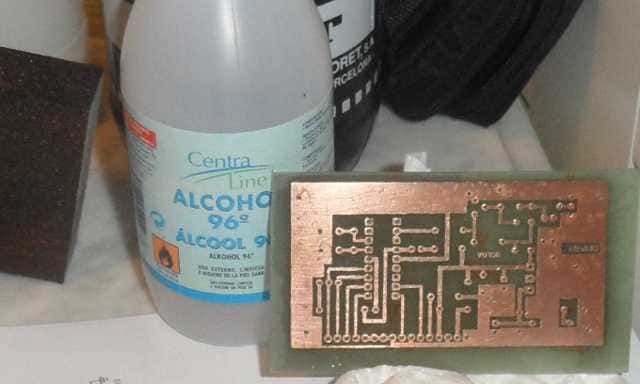

Terminamos lijando el C.I. para quitar la rebabas y lo limpiamos bien con alcohol.


Empezamos las soldaduras.

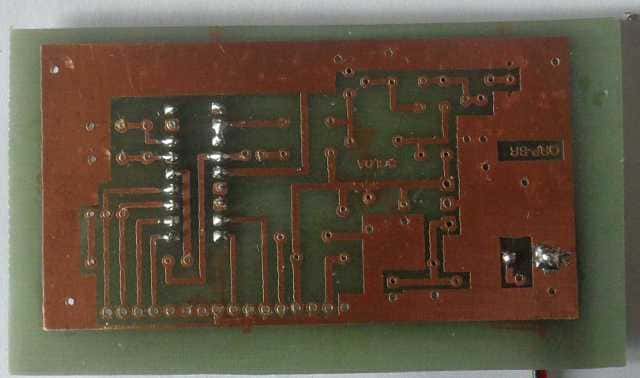

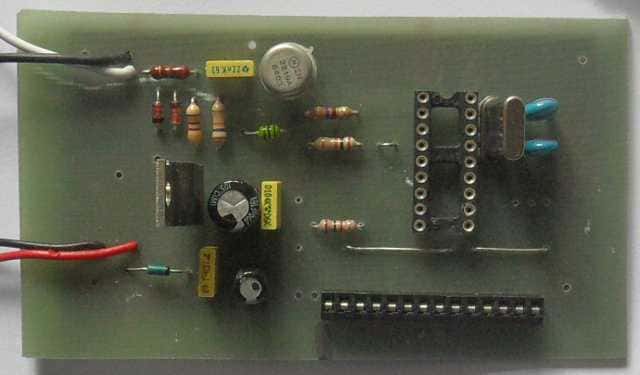

Ya tenemos todos los componentes colocados y soldados en la placa.

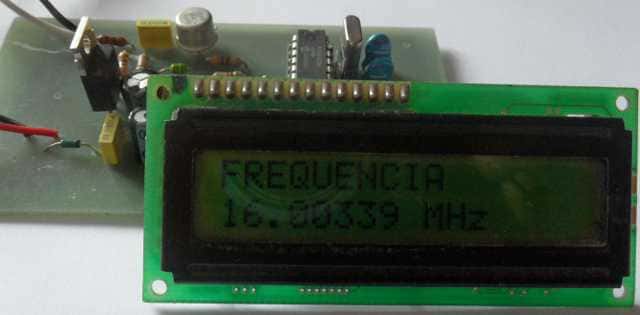

Vemos funcionando el montaje del frecuencímetro.


Un saludo.
SETA43
