Mando a distancia para puerta
I
Modo Simple
Arduino
Aprovechando que tenía montado el módulo
nRF24L01 junto con el arduino, he decidido hacer un mando a
distancia para abrir una puerta.
Voy a realizar 3 modelos de mando, dependiendo la seguridad. Para
este montaje he elegido el modo Simple.
En el modo simple se manda el código sin ninguna seguridad.
Cualquier que se dedique a escuchar en el canal en el que transmite
el mando, podrá descubrir el código. Aunque parezca que es poco
seguro, la mayoría de los mandos de cualquier garaje funciona de
este modo.
La mayoría de los mando de garaje trabajan sobre una frecuencia de
433MHz, los mas nuevos sobre 900MHz. En nuestro caso el nRF24L01
funciona a 2.4MHz.
Es fácil duplicar los mandos, solo cambiando los
microinterruptores conseguimos tener otro mando para otro
coche.
Es lo bueno y lo malo que tienen, bueno el poder ser baratos y
fáciles de configurar, y malo al ser poco seguros.

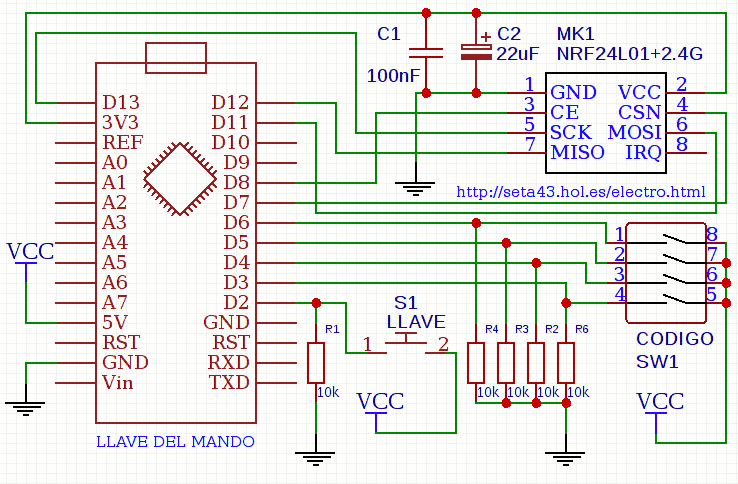

Esquema del mando.

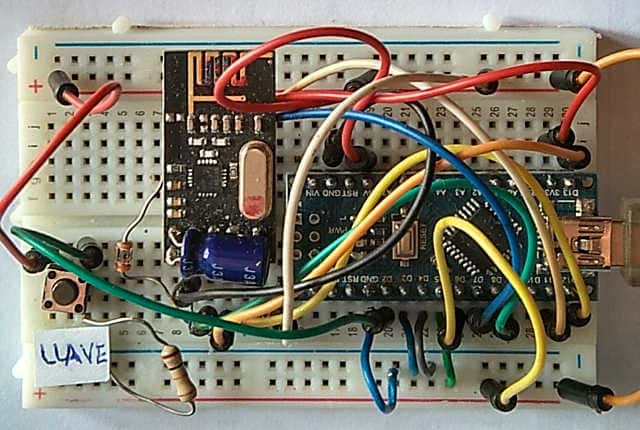

Circuito del mando.

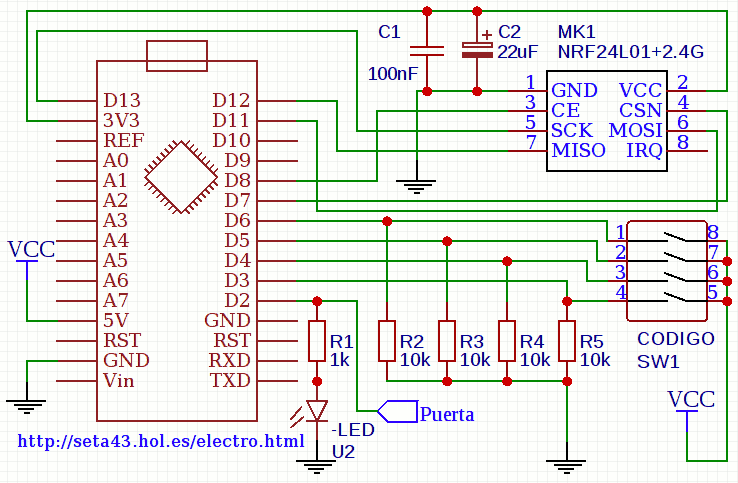

Esquema de la puerta.

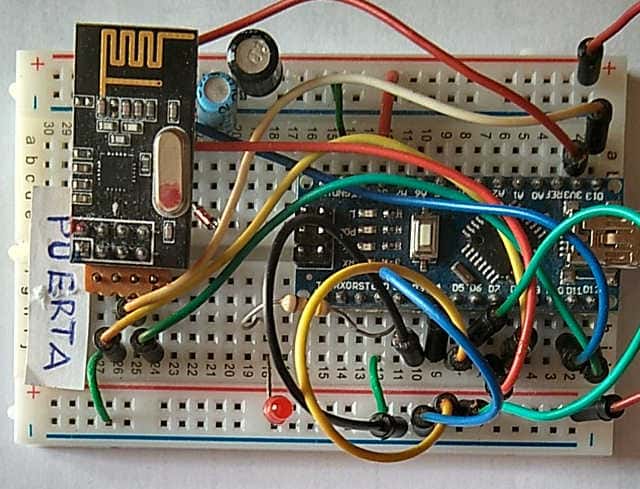

Circuito de la puerta.
El circuito funciona de la siguiente manera:
- El circuito de la puerta se encuentra en modo escucha en todo
momento.
- La llave emite en el canal 50 (donde está escuchado el
circuito de la puerta) los código de absceso. En nuestro
caso dos bytes 7 y 215 , además de un tercer byte que se
codifica en los 4 microinterruptores.
- El circuito de la puerta compara los códigos que emite la
llave con los códigos almacenados. Si coinciden los códigos,
se activa el pin 2 del arduino durante 2 segundos (relé de
la puerta).
El circuito es simple y sencillo, fácil de realizar y funciona
bastante bien.
Como podemos observar en el circuito no utilizo microinterruptores,
utilizo puentes con cables que se conectan a Vcc para 1, y a GND
para 0.
PROGRAMA
Hasta pronto.
Juan Galaz
