Antena Loop
III
Una vez
que tenemos construida la antena Loop pasamos a la parte de
control de sintonia.

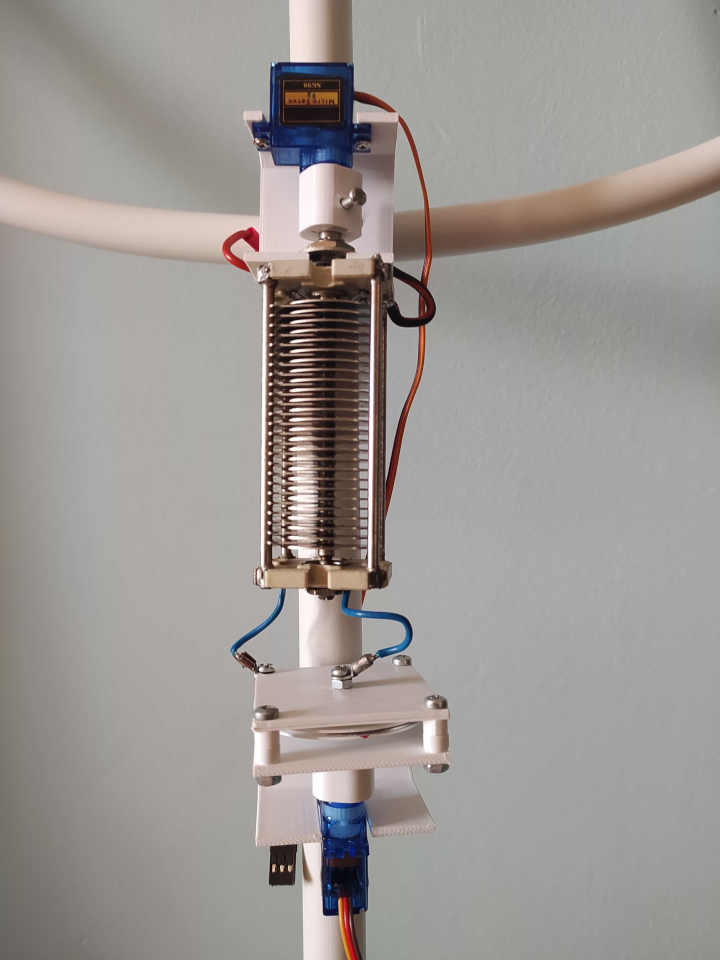

En este artículo realizo la parte de control de los 2 servos que
manejan la capacidad de los condensadores de la antena Loop.
Para el control de los dos servos se podría emplear un mando
infrarrojo, alguna vez lo he empleado.
Pronto lo desestimé, el mando por infrarrojos debe tener
visión directa con la antena, en muchos casos la antena puede estar
en el exterior, y la emisora en el cuarto de radio, en el interior.
La opción más fácil es emplear Bluetooth, y eso hice, utilizar un
arduino junto con un módulo bluetooth (HC-05 o HC-06).
Una vez montado todo, funcionaba perfectamente.
Como yo no estaba totalmente satisfecho, pensé en utilizar un Chip
ESP32 que tiene incorporado el Bluethooth, y empece con probar con
el ESP32-C3, es pequeño y tiene todo lo necesario.
No tenía mucha práctica con el ESP32-C3, pero empecé con ello.
Monte el circuito con los 2 servos, y todo funcionaba bien
manejándolos desde la consola serie, pero cuando pasé a la parte de
Bluetooth todo se torció. El ESP32-C3 no es compatible con Bluetooth
clásico, sino que utiliza Bluetooth de baja energía (BLE), y este no
soporta el interface serie.
Hice bastante pruebas, y cuando conseguí que funcionase algo del
Bluetooth, resultó que la señal no pasaba ni una pared.
Cansado de perder el tiempo con el ESP32-C3, pasé a su hermano mayor
el ESP32 clásico.
Montado el circuito con el ESP32 todo funcionaba a la primera.

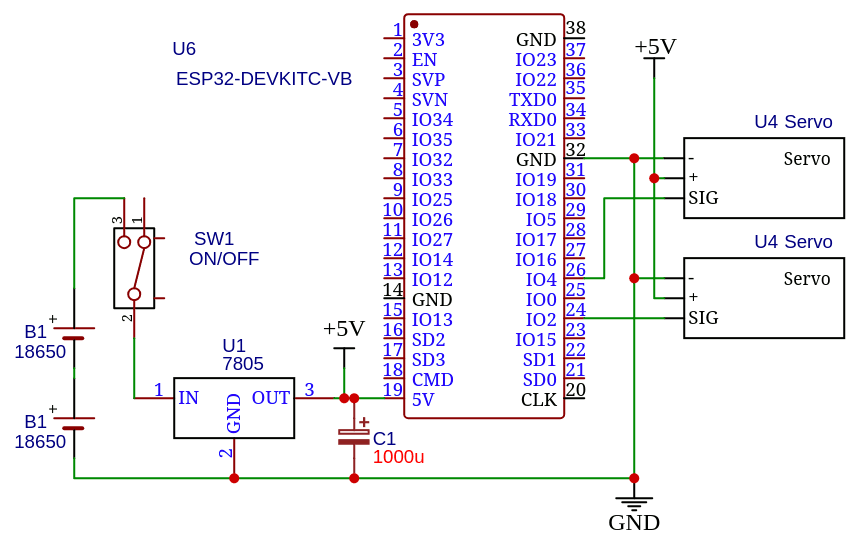

El circuito está alimentado por 2 baterías 18650 de 3.7V en serie .
Los 7,4V se reducen a 5V con un 7805 que alimentará los 2 servos y
el ESP32.

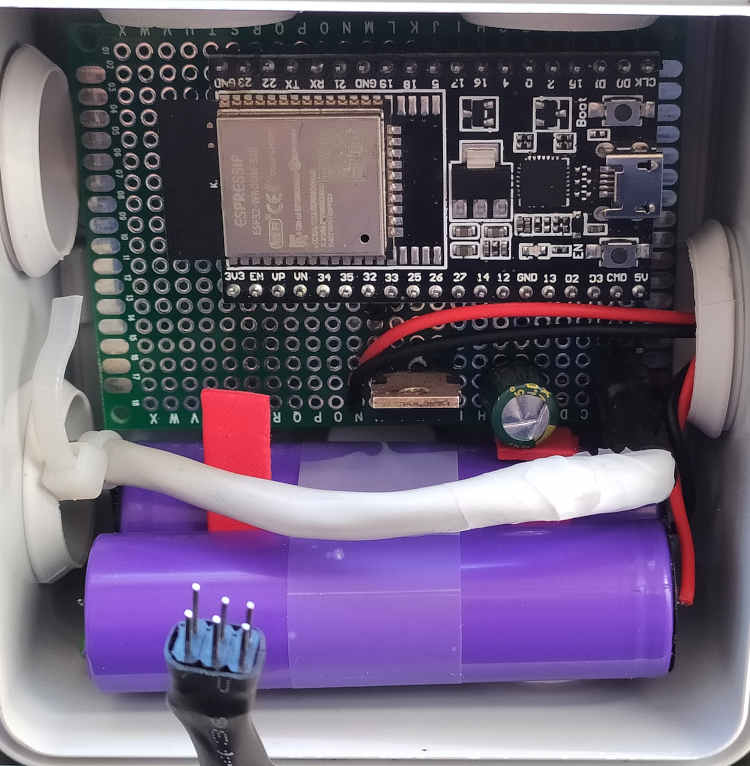

Todo los componentes se meten en una caja estanca eléctrica, de la
cual sale el cable que se conecta a los 2 servos.
En mi caso no he colocado un interruptor, he utilizado un conector
externo.
Para el control a distancia utilizo un móvil android.

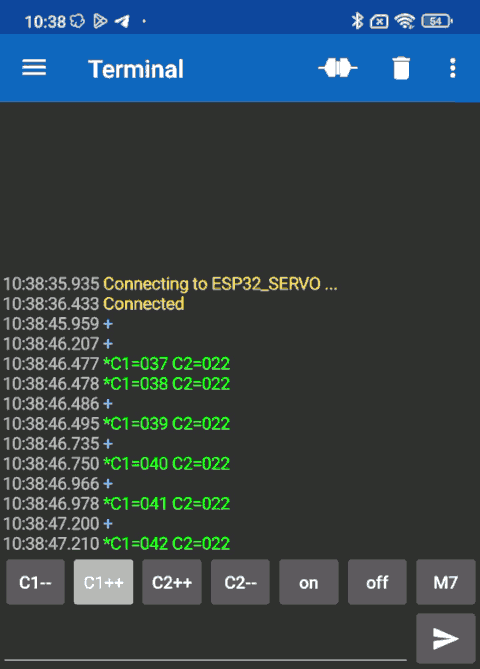

En un primer momento he utilizado una aplicación gratuita

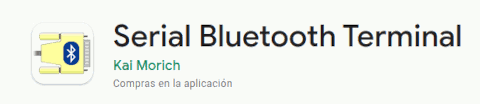

Serial Bluetooth Terminal.
Funciona perfectamente, y si configuras algún botón, mucho mejor.
Las opciones son:
x34 Cambia el valor de C1 a
34 , condensador grande.
y45 Cambia el valor de C2 a 45
, condensador pequeño.
+ Incrementa el valor de C1
- Decrementa el valor de C1
q Incrementa el valor de C2
a Decrementa el valor de C2
o Activa los servos.
c Desactiva los servos.
Conviene una vez que se sintoniza la antena, desactiva los servos.
Funcionaba bien, pero no estaba conforme con utilizar este programa.
Busqué en mis antiguos proyectos de android, y encontré uno que
hacía uso del terminal serie por Bluetooth.
En este caso estaba programado en B4A , un compilador Basic para
android.
Desde que había programado en B4A había pasado mucho tiempo, y me
costó empezar.
Ahora el programa era de código abierto, pero tuve bajar todos los
ficheros, además de que solo funcionaba en 32 bits.
Como quería que funcionase en dispositivos antiguos, tuve que
importar proyectos antiguos, si creaba uno nuevo ya no
funcionaba en dispositivos antiguos. :( . Además al
instalar el programa creado debes aceptar una doble confirmación.

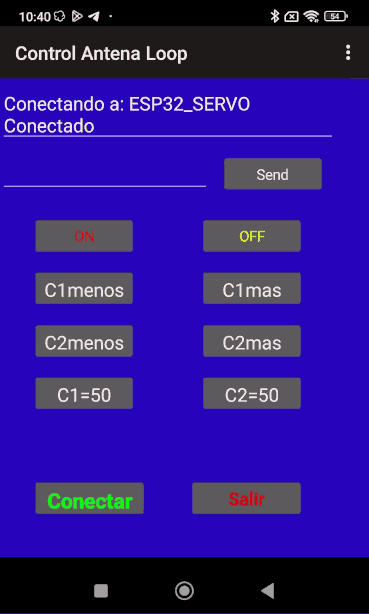

Al final conseguí que funcionase, aunque la interface es un
poco fea.

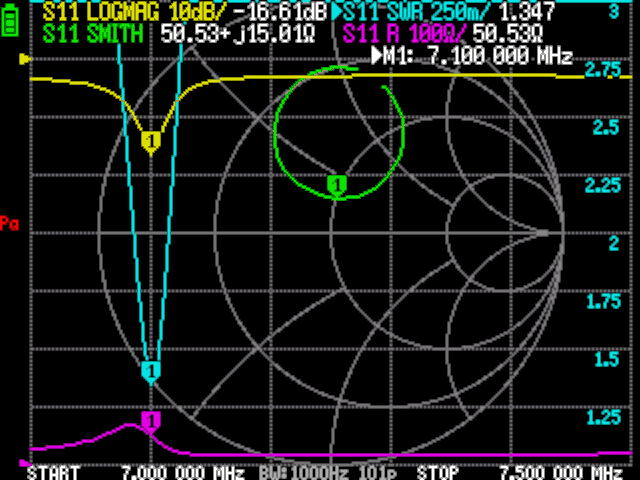

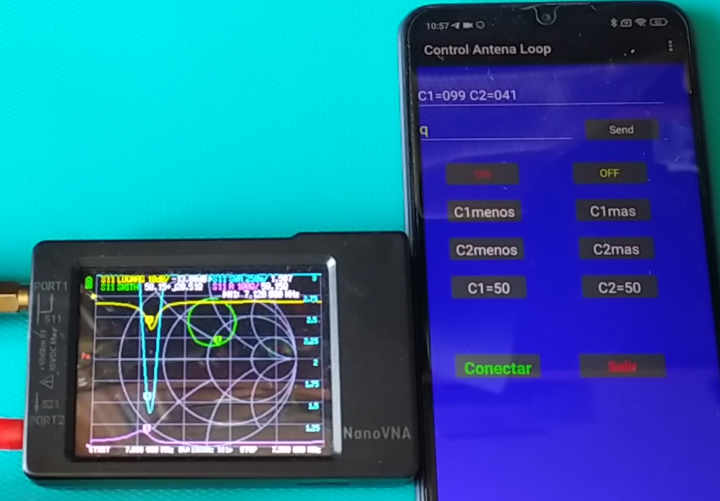

Ajuste de la antena LOOP.
Programas
, Arduino, B4A, APK
VIDEO
Espero que os haya gustado este montaje, me ha llevado bastante
tiempo.
Saludos.
Juan Galaz
