Arduino
Marcador
deportivo
MAX7219
Matriz de leds
En un anterior montaje ardisx.html , había realizado un
marcador controlado por bluetooth, utilizando el chip MAX7219.
En esta ocasión utilizo el mismo chip pero manejando 2
módulos de matrices de diodos, y manejados por un control de
mando a distancia.
Estos módulos vienen montados con 64 leds manejados por el
chip MAX7219, se pueden encadenar conectado el DOUT de un
módulo con el DIN del módulo siguiente. Para este
montaje no utilizo esta propiedad de encadenado, los utilizo como
módulos sueltos manejados independientemente por una
línea CS, esto tiene sus pros y sus contras.
|
|

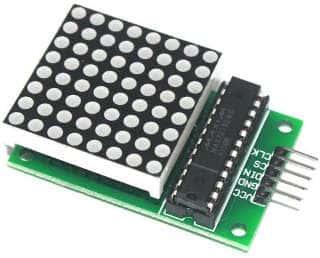

Módulo LED - MAX7219
|

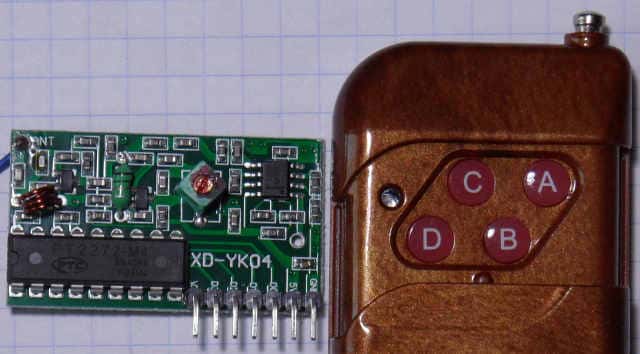

Mando a distancia - PT2272
|

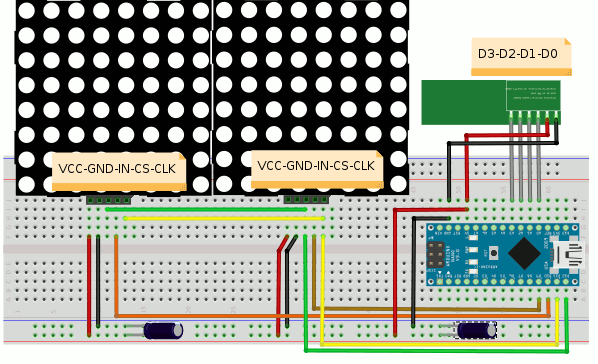

Esquema del circuito.

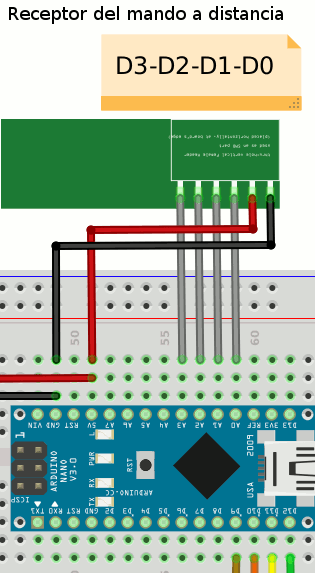

Detalle de conexionado.

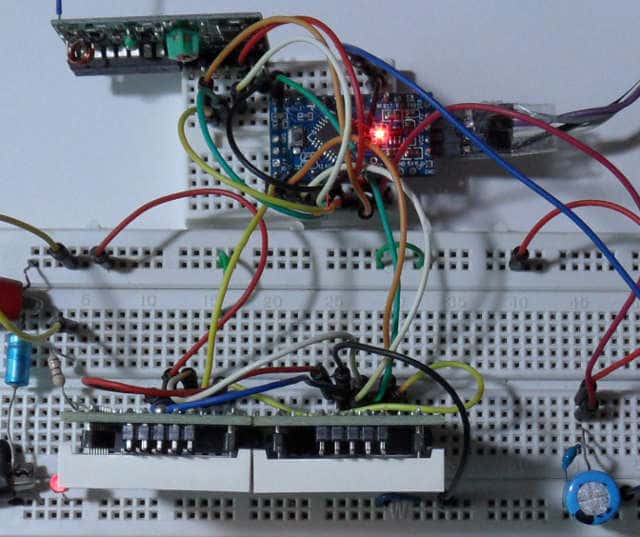

Montaje del circuito.

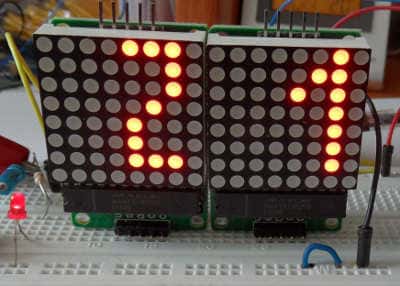

Marcador funcionando.
Con el mando a distancia cambiamos los números, subir o bajar
tanteo de cada segmento, hasta un máximo de 25.
Si pulsamos a la vez los botones A y C del
mando a distancia, el marcador se pone a cero.
Si pulsamos a la vez los botones D y B del
mando a distancia, aumentamos progresivamente la luminosidad de los
leds hasta un máximo de 15, luego vuelve a 0.
Debemos tener muy en cuenta el consumo del circuito cuando
aumentamos el brillo. Para una representación normal de dos
números con el brillo al mínimo (0) , el consumo es de
50 mA todo el circuito. Pero si ponemos el brillo al máximo
(15) el consumo aumenta a 300 mA.
El consumo máximo de cada matriz de leds a su máximo
brillo y encendidos los 64 leds ronda los 300mA, un consumo
considerable.
Debemos tener cuidado de no alimentar los módulos de leds
directamente del arduino si colocamos el brillo al máximo.
De cualquier manera debemos colocar condensadores de desacoplo en la
alimentación y alejar un poco el módulo receptor de
las matrices de leds, producen interferencias y reducen la cobertura
del mando a distancia.
PROGRAMA
Saludos.
Juan Galaz
