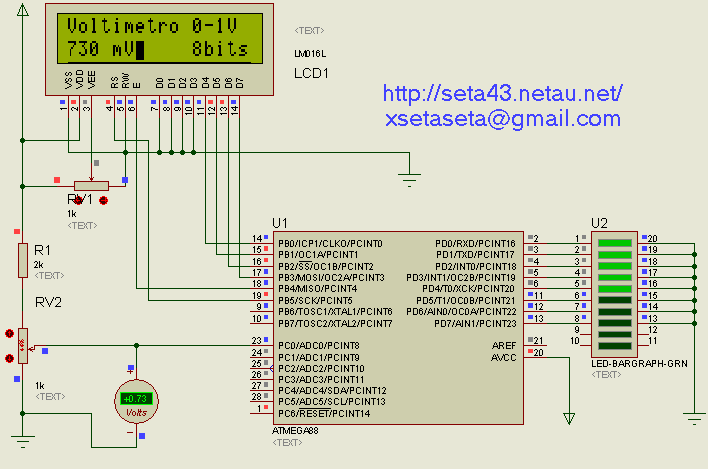

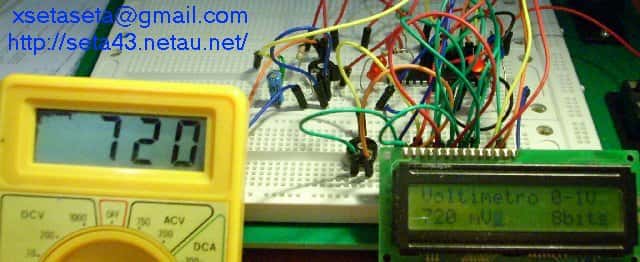

Voltímetro digital 0-1V resolución 8bits
xsetaseta@gmail.com
El programa se realiza en C, con el entorno de programación
AVRWIN.
Si queremos ser puristas debemos seguir la indicaciones del fabricante
y colocar una inductancia y un condensador en AVCC.
En mi caso también he colocado un condensador (22nF) desde AREF
a masa.
No debemos olvidar de condensadores entre Vcc y GND.
Me he encontrado que el ATMEGA8 tiene el Voltaje de referencia interna
2,56V y el ATMEGA88 de 1,1V.
Esto al realizar los cálculos difiere de un microcontrolador a
otro. Como solo dispongo del ATMEGA88 el montaje se ha realizado solo
para este.
Aunque el fabricante diga que el voltaje de referencia es de 1,1V, en
las pruebas prácticas he medido 1,87V. Esta diferencia genera un
pequeño error.
El programa está disponible en pdf para que al menos si se
quiere usar que se trabaje un poco.
Me encontrado alguna gente que utiliza programas de otros y los
presenta como propios sin ninguna modificación ni estudio.
Programa Makefile
