ATMEGA88
Voltímetro 2 canales digital 0-1V resolución 10bits
Transmisión de datos mediante RS232
xsetaseta@gmail.com

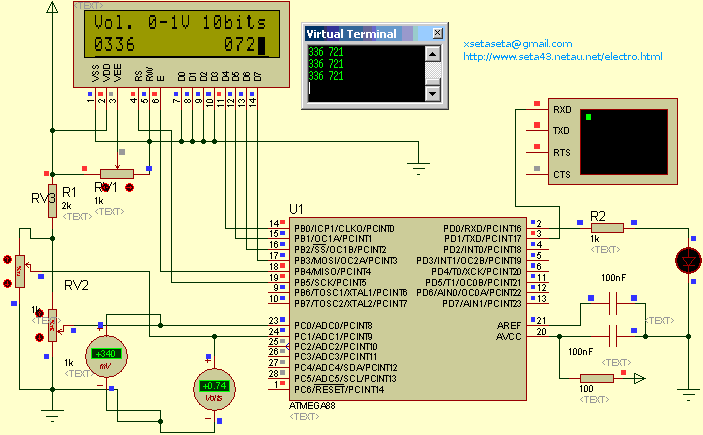

Este circuito es continuación del anterior miAT3.
Ahora la medida de mV se manda mediante RS232 al ordenador.
El adaptador de niveles de RS232 a TTL, es el utilizado en el montaje terser de mi anterior montaje con PIC.
Ahora tenemos dos canales de medida con 30 medidas por canal cada 10 segundos.
Al cambiar de canal 3 veces por segundo, me he encontrado que el convertidor guarda algo de señal de la anterior conversión que resulta ser el otro canal. Para solucionar esto he tenido que hacer 3 conversiones del mismo canal y utilizar el último valor.

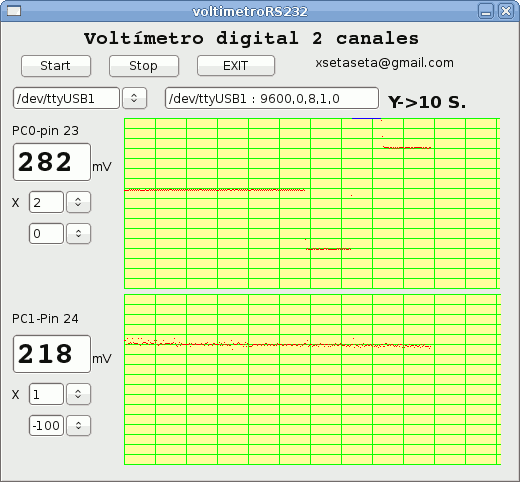

También tenemos un nuevo programa hecho en gambas para Linux.

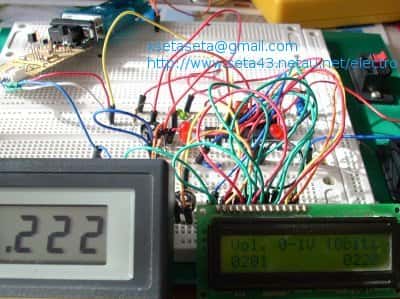

Si no se tiene puertos series, se puede utilizar adaptadores USB a serie, como se puede ver en la foto.
Programa   Makefile   Programa gambas
