ATMEGA88
Termómetro de máximos y mínimos
Transmisión de datos mediante RS232

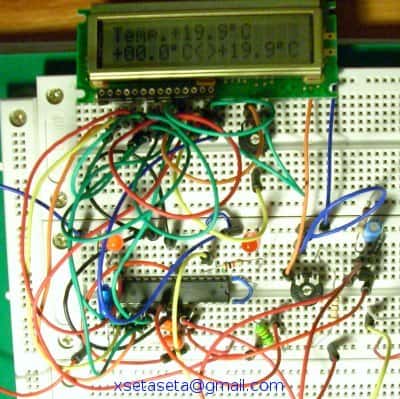

Recordando mi circuito de termómetro sobre PIC he realizado un termómetro que memoriza la temperatura máxima y mínima y además manda datos al PC mediante cable RS232.

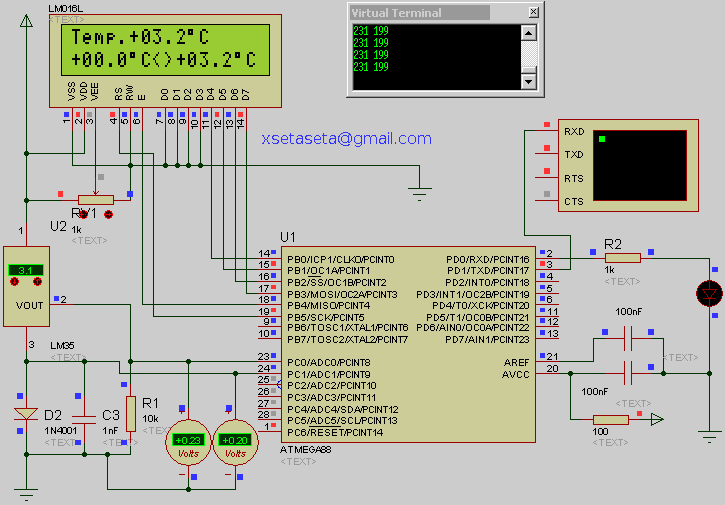

Como sabemos el LM35 es un detector de temperatura que varía 10mV cada ºC y su rango de medidas va de -55ºC a +150ºC. Para tener grados negativos utilizamos un diodo para elevar la tensión de masa del LM35 unos 0,68V .
Vemos que con un diodo de silicio el valor máximo de grados positivos es de 33ºC, si queremos tener más margen podemos utilizar un diodo de germanio que el umbral lo tiene en 0,3V aproximadamente.
El consumo del circuito es de 8mA.

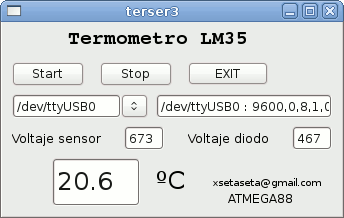

Programa Makefile Programa en gambas
