OSCILOSCOPIO
Arduino
STM32F103C8T6
640000 muestras segundo
Fast A/D
En mi anterior montaje había realizado un
osciloscopio con un arduino. Había
conseguido una tasa máxima de muestreo de 250000 muestras por
segundo. El programa estaba realizado utilizando la librería SDL en
la parte del PC.

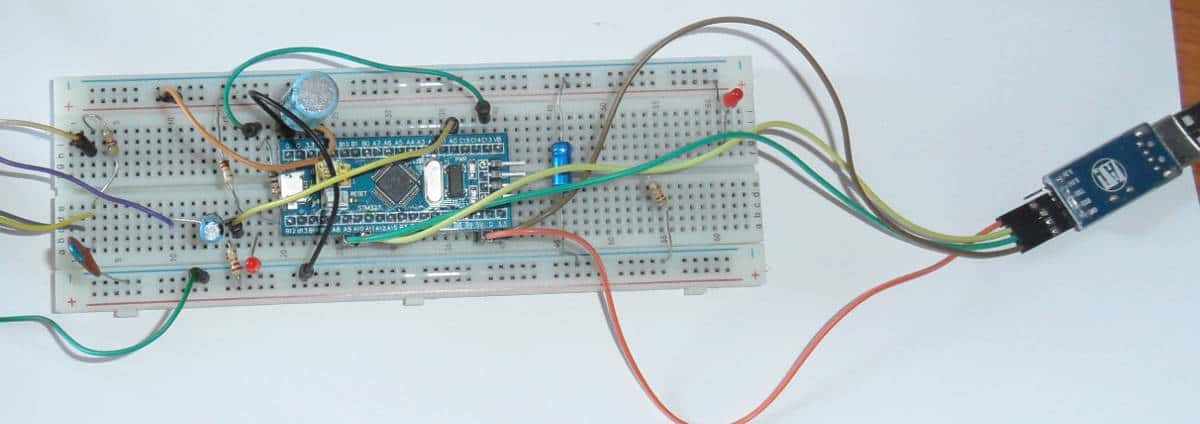

Como tenía un arduino basado en un STM32F103C8T6 , un
procesador bastante mas potente que el ATmega 328 , investigue
si podía conseguir una tasa de muestreo algo mas elevada.
Según la tabla de características del STM32F103xx performance
line devices: 1 μs at 56 MHz (1.17 μs at 72 MHz).
Se raro que indique mas rapidez de conversión a 56 MHz que a 72 MHz
, pero el caso es que en teoría podría llegar a una tasa de muestreo
de 854000 muestras por segundo.
Mi idea era mantener el interface SDL del anterior montaje y cambiar
el programa arduino de obtención de datos en la placa STM32F103,
ajustándolo al nuevo procesador.
Lo primero que intente con éxito era cambiar la orden del conversor
A/D y utilice la orden: adc_read(ADC2, 0) , donde el 0
es el pin A0 que corresponde al PA0 en el programa.
El programa funcionaba, pero no se conseguía un aumento
significativo en la tasa de conversión.
Mirando por internet encontré una fórmula para cambiar el reloj del
conversor A/D con la orden: adc_set_prescaler(ADC_PRE_PCLK2_DIV_4)
.
Puede tener tres opciones:
ADC_PRE_PCLK2_DIV_2
ADC_PRE_PCLK2_DIV_4
ADC_PRE_PCLK2_DIV_6
ADC_PRE_PCLK2_DIV_8
Con este cambio en la frecuencia de reloj, cambiamos la tasa de
muestreo.
Clock configuration register (RCC_CFGR)
Address offset: 0x04
Reset value: 0x0000 0000
Access: 0 ≤ wait state ≤ 2, word, half-word and byte access
1 or 2 wait states inserted only if the access occurs during
clock source switch.
Bits 15:14 ADCPRE: ADC prescaler
Set and cleared by software to select the frequency of the
clock to the ADCs.
00: PCLK2 divided by 2
01: PCLK2 divided by 4
10: PCLK2 divided by 6
11: PCLK2 divided by 8
Pero aún así no llegábamos a la tasa de muestreo que prometían las
especificaciones del procesador.
Buscando por internet encontré en un foro http://www.stm32duino.com/viewtopic.php?t=847
la forma de aumentar la tasa de muestreo.
La forma era con el comando: adc_set_sample_rate(ADC2,
ADC_SMPR_13_5);
Efectivamente, aumento la tasa de muestreo a mas de 600000 muestras
por segundo.
Las opciones posibles son:
ADC_SMPR_1_5,
/**< 1.5 ADC cycles */
ADC_SMPR_7_5,
/**< 7.5 ADC cycles */
ADC_SMPR_13_5,
/**< 13.5 ADC cycles */
ADC_SMPR_28_5,
/**< 28.5 ADC cycles */
ADC_SMPR_41_5,
/**< 41.5 ADC cycles */
ADC_SMPR_55_5,
/**< 55.5 ADC cycles */
ADC_SMPR_71_5,
/**< 71.5 ADC cycles */
ADC_SMPR_239_5,
/**< 239.5 ADC cycles */
Aunque no entiendo muy bien lo que realmente hace, el manual del
registro dice:
ADC sample time register 2 (ADC_SMPR2)
Address offset: 0x10
Reset value: 0x0000 0000
Bits 29:0 SMPx[2:0]: Channel x Sample time selection
These bits are written by software to select the sample time
individually for each channel.
During sample cycles channel selection bits must remain
unchanged.
De las prueba realizadas la mejor combinación para dar una tasa de
muestreo de 640000 muestras/segundo es :
adc_set_prescaler(ADC_PRE_PCLK2_DIV_2) ;
adc_set_sample_rate(ADC2, ADC_SMPR_7_5);

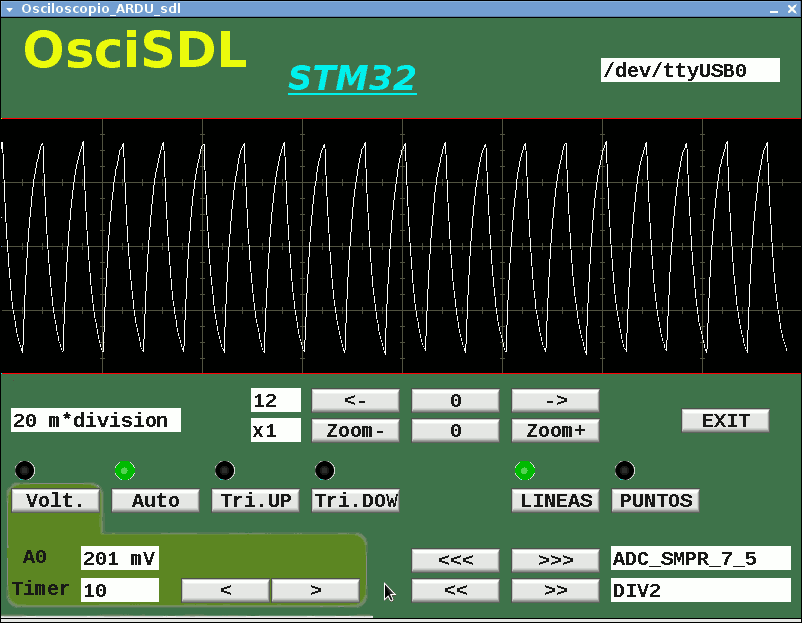

Visualización de una frecuencia de 16000Hz . Muestreo de
640000 muestras/seg.
Para poder visualizar y medir mejor las ondas, he incorporado
botones de zoom y de desplazamiento de onda.

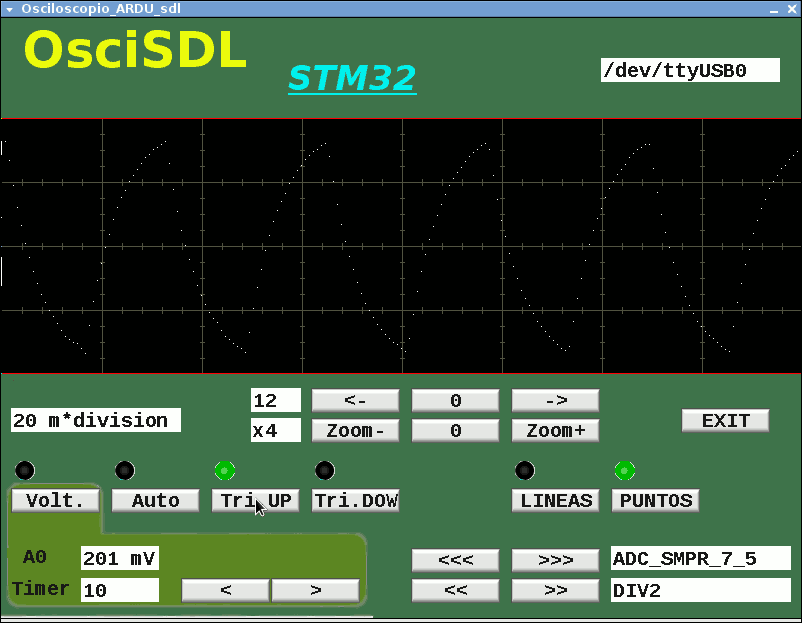

Visualización de la onda 16KHz con zoom x4 modo
puntos.
Visualización de la onda 16KHz con zoom x4 modo lineas.
Podemos observar 40 muestreos en un ciclo de onda de 16KHz.
Si calculamos 16000x40=640000 muestras/segundo.
PROGRAMA
Nota:
Debemos tener en cuenta que la máxima tensión de entrada es de 3.3V
, que también es la tensión de alimentación del procesador.
La impedancia de entrada es mucho mas baja que en un arduino
convencional, lo que debemos tener en cuenta.
La propia sonda del osciloscopio me producía ruido en el propio chip.
Saludos
Juan Galaz
