Raspberry pi pico
programación C
Semáforo

Anteriormente se realizó estos dos montaje programando en python y IDE arduino, ahora lo realizo en C.
En estos dos primeros montajes realizaré un parpadeo de un LED y en el segundo un semáforo.
Para programar en C debemos instalar una SDK.

https://datasheets.raspberrypi.com/pico/getting-started-with-pico.pdf

He realizado un pequeño tutorial en vídeo de como instalar el SDK sobre Linux - Debian11.

Video tutorial.

Estos son los pasos para instalar y compilar con la SDK
Fuente capítulo 2 de "Getting started with Raspberry Pi Pico"


ROOT
====
sudo apt update
sudo apt install cmake gcc-arm-none-eabi libnewlib-arm-none-eabi build-essential


USUARIO
=======
cd ~/
mkdir pico
cd pico

git clone -b master https://github.com/raspberrypi/pico-sdk.git
cd pico-sdk
git submodule update --init
cd ..
git clone -b master https://github.com/raspberrypi/pico-examples.git

----Update----
cd pico-sdk
git pull
git submodule update


----Compilar ejemplos ---

cd pico-examples
mkdir build
cd build
export PICO_SDK_PATH=../../pico-sdk
cmake ..


cd blink
make -j4

---Encende la Raspberry pi pico mientras está pulsado botón BOOT--
cp blink.uf2 /media/USUARIO/RPI-RP2/

Para que no tenga que desconectar y conectar el usb cada vez que cargo un programa la raspberry pi pico, he colocado un pulsador en el pin 3v3_ENABLE.
Ahora cada vez que tengo que probar un programa, solo tengo que pulsar a la vez los botones BOOT y 3v3_ENABLE, y soltar 3v3_ENABLE y BOOT, por este orden.
Inmediatamente se pondrá en el modo de carga de programa.



En la propia placa de Raspberry se incluye un LED en el pin GP25, aunque externamente no se puede acceder al pin GP25.
He utilizado el programa de Blink que viene en ejemplos.


/*
 * Copyright (c) 2020 Raspberry Pi (Trading) Ltd.
 *
 * SPDX-License-Identifier: BSD-3-Clause
 */

#include "pico/stdlib.h"

int main() {
#ifndef PICO_DEFAULT_LED_PIN
#warning blink example requires a board with a regular LED
#else
    const uint LED_PIN = PICO_DEFAULT_LED_PIN;
    gpio_init(LED_PIN);
    gpio_set_dir(LED_PIN, GPIO_OUT);
    while (true) {
        gpio_put(LED_PIN, 1);
        sleep_ms(100);
        gpio_put(LED_PIN, 0);
        sleep_ms(400);
    }
#endif
}
blink.c
add_executable(blink
        blink.c
        )

# pull in common dependencies
target_link_libraries(blink pico_stdlib)

# create map/bin/hex file etc.
pico_add_extra_outputs(blink)

# add url via pico_set_program_url
example_auto_set_url(blink)
CMakeLists.txt

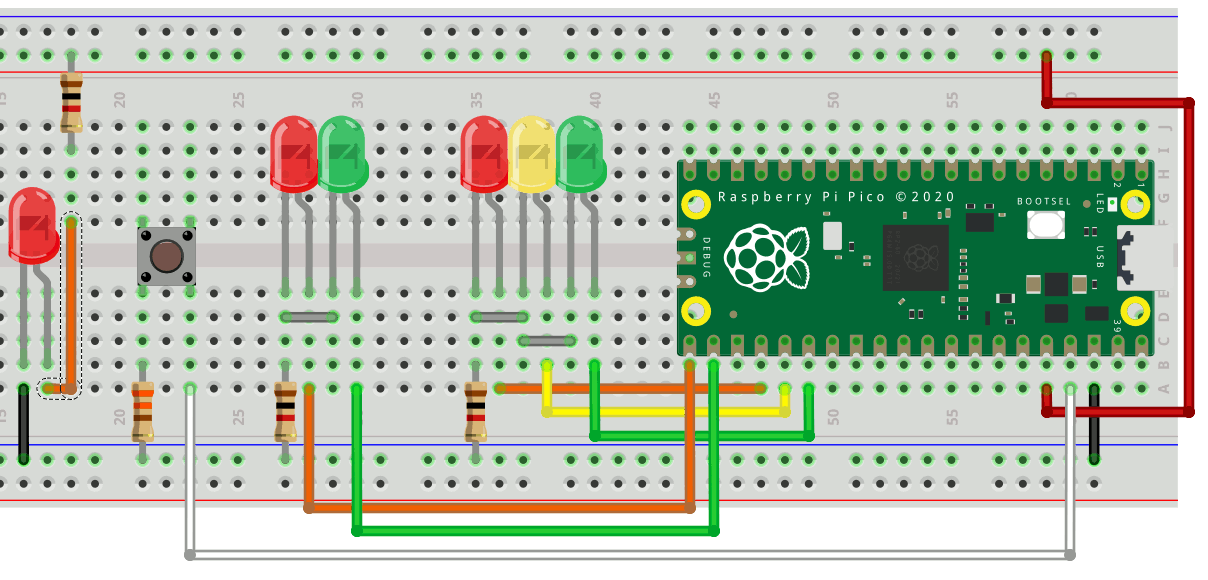

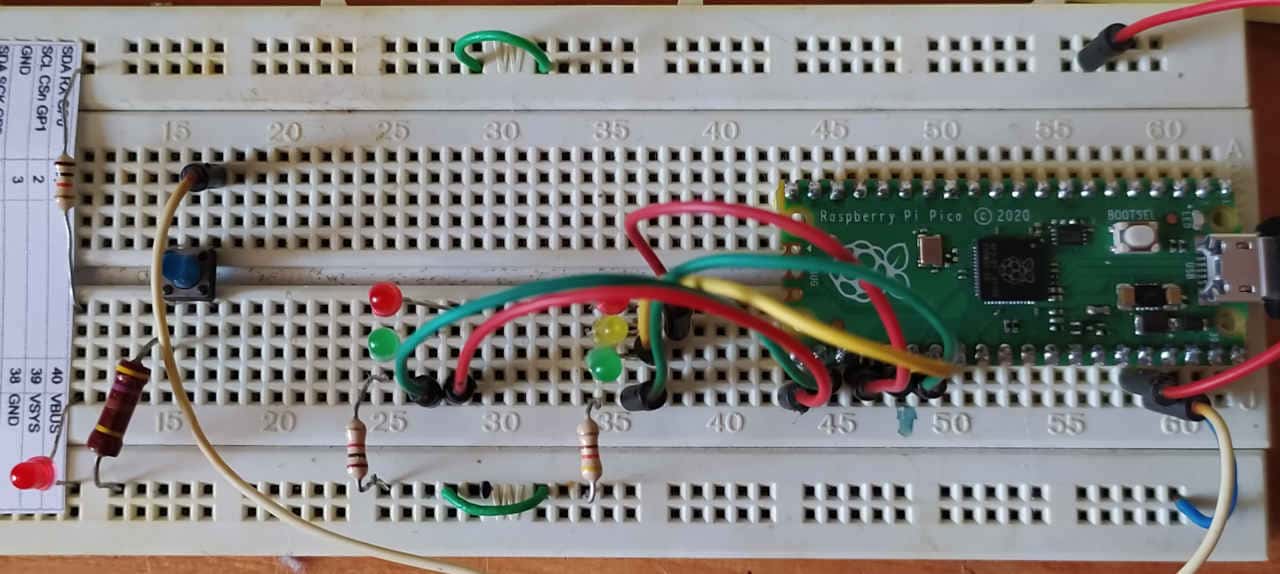

En el segundo montaje realizo un simple semáforo.
Se utilizan 5 pin de la Raspberry, 3 son para las luces de los coches, y 2 para las luces de los peatones.

Entorno para compilar Semaforo
#!/bin/sh
export PICO_SDK_PATH=~/pico/pico-sdk
echo ======ENTORNO============
echo ENTORNO
echo $PICO_SDK_PATH
echo ======COMPILAR===========
echo 'mkdir build && cd build'
echo cmake ..
echo make
echo 'make -j$(nproc)'
echo 'cp programaPI.uf2 /media/usuario/RPI-RP2/'
echo




#include <stdio.h>
#include <pico/stdlib.h>


/*
# SEMÁFORO PARA RASPBERRY PI PICO en C
# SETA43
# seta43.duckdns.org
# seta43.blogspot.com
# Palencia / España
# 25-08-2022
*/

#define sROJO 18
#define sAMARILLO 19
#define sVERDE 20

#define pVERDE 17
#define pROJO 16

int tPARPADEO=400;
int tSEMAFORO=10000;
int tAMARILLO=3000;
long tPEATON=6000;

int main()
{
    stdio_init_all();
    const uint LED_PIN = PICO_DEFAULT_LED_PIN;

    gpio_init(LED_PIN);
    gpio_set_dir(LED_PIN, GPIO_OUT);

    gpio_init(sROJO);
    gpio_set_dir(sROJO, GPIO_OUT);
    gpio_init(sAMARILLO);
    gpio_set_dir(sAMARILLO, GPIO_OUT);
    gpio_init(sVERDE);
    gpio_set_dir(sVERDE, GPIO_OUT);

    gpio_init(pROJO);
    gpio_set_dir(pROJO, GPIO_OUT);
    gpio_init(pVERDE);
    gpio_set_dir(pVERDE, GPIO_OUT);


    printf("Hello world %d\n",LED_PIN);

    while (true)
    {
      gpio_put(sAMARILLO, 0);
      gpio_put(sROJO, 1);
      gpio_put(pROJO, 0);
      gpio_put(pVERDE, 1);
      sleep_ms(tPEATON);

      for(int z=0;z<=7;++z)
          {
            gpio_put(pVERDE, 0);
            sleep_ms(tPARPADEO);
            gpio_put(pVERDE, 1);
            sleep_ms(tPARPADEO);
          }
      gpio_put(pROJO, 1);
      sleep_ms(1000);

      gpio_put(sVERDE, 1);
      gpio_put(sROJO, 0);
      sleep_ms(tSEMAFORO);
      gpio_put(sAMARILLO, 1);
      gpio_put(sVERDE, 0);
      sleep_ms(tAMARILLO);

    }
}
main.c
cmake_minimum_required(VERSION 3.13)

include($ENV{PICO_SDK_PATH}/external/pico_sdk_import.cmake)

project(programaPI C CXX ASM)

set(CMAKE_C_STANDARD 11)
set(CMAKE_CXX_STANDARD 17)

pico_sdk_init()

add_executable(${PROJECT_NAME} main.c)

pico_add_extra_outputs(${PROJECT_NAME})

target_link_libraries(${PROJECT_NAME} pico_stdlib)

pico_enable_stdio_usb(${PROJECT_NAME} 1)
pico_enable_stdio_uart(${PROJECT_NAME} 0)
CMakeLists.txt
He realizado el mismo programa pero creando funciones tipo arduino.
/*
# SEMÁFORO PARA RASPBERRY PI PICO en C
# SETA43
# seta43.duckdns.org
# seta43.blogspot.com
# Palencia / España
# 25-08-2022
*/

#include <stdio.h>
#include <pico/stdlib.h>

#define sROJO 18
#define sAMARILLO 19
#define sVERDE 20

#define pVERDE 17
#define pROJO 16

int tPARPADEO=400;
int tSEMAFORO=10000;
int tAMARILLO=3000;
long tPEATON=6000;


#define OUTPUT 1
#define INPUT 0
#define HIGH 1
#define LOW 0

void pinMode(unsigned int port, char modo)
{
    gpio_init(port);
    if(modo==OUTPUT)
        gpio_set_dir(port, GPIO_OUT);
     else
        gpio_set_dir(port, GPIO_IN);
}

void digitalWrite(unsigned int port, char val)
{
    gpio_put(port, val);
}

void delay(long t)
{
    sleep_ms(t);
}



int main()
{
      stdio_init_all();
      pinMode(sROJO, OUTPUT);
      pinMode(sAMARILLO, OUTPUT);
      pinMode(sVERDE, OUTPUT);

      pinMode(pVERDE, OUTPUT);
      pinMode(pROJO, OUTPUT);

      //#INICIALIZAR
      digitalWrite(sAMARILLO, HIGH);
      digitalWrite(sROJO, HIGH);
      digitalWrite(sVERDE, LOW);
      digitalWrite(pROJO, HIGH);
      digitalWrite(pVERDE, LOW);
      delay(1000);

    while(1)
    {
      digitalWrite(sAMARILLO, LOW);
      digitalWrite(sROJO, HIGH);
      digitalWrite(pROJO, LOW);
      digitalWrite(pVERDE, HIGH);
      delay(tPEATON);

      //Parpadeo verde peatón
      for(int z=0;z<=7;++z)
      {
        digitalWrite(pVERDE, LOW);
        delay(tPARPADEO);
        digitalWrite(pVERDE, HIGH);
        delay(tPARPADEO);
      }
      digitalWrite(pROJO, HIGH);
      delay(1000);

      digitalWrite(sVERDE, HIGH);
      digitalWrite(sROJO, LOW);
      delay(tSEMAFORO);
      digitalWrite(sAMARILLO, HIGH);
      digitalWrite(sVERDE, LOW);
      delay(tAMARILLO);
    }

}
main.c

VÍDEOS

 Espero que este montaje os haya parecido interesante.

Saludos.
 Juan Galaz
