CONTROLADOR DE 8255 MEDIANTE PUERTO
PARALELO,
STANDARD O BIDIRECCIONAL
El montaje se ha realizado lo mas fácil
posible.
En un principio se pensaba utilizar un integrado de
buffer,
pero debido a que estados aleatorios
al encender el ordenador, pudieran estropear el puerto
paralelo del PC, se decidió utilizar resistencias.
Este sistema se ha utilizado en el Spectrum en sus
primeras
versiones, funcionando perfectamente.
También este sistema permite hacer funcionar el
controlador en los modos standard de puertos paralelos mas antiguos, o
en puertos bidireccionales mas modernos, funcionando perfectamente.
Se decidió utilizar el 4051 en vez del 74157
debido
a un modo practico.
Si utilizaba el 74157 debería utilizar 17 cables
para unir el circuito con el puerto paralelo, con el 4051 se utiliza 16
cables.
En el mercado existen cables planos de 16 hilos, un
cable
mas, debería colocarlo suelto.
La única pega es que en modo standard debe leer
8 veces el puerto para leer un byte.
Si se utiliza un puerto bidireccional se puede suprimir
el 4051.
Las 8 resistencia de 330 ohmios se pueden cambiar por
un valor mayor como 1K.
De esta forma se cargara menos el puerto paralelo.
Yo he colocado este valor para el tope de 15mA por
puerto.
Este circuito lo he probado en un 486 y un K6.

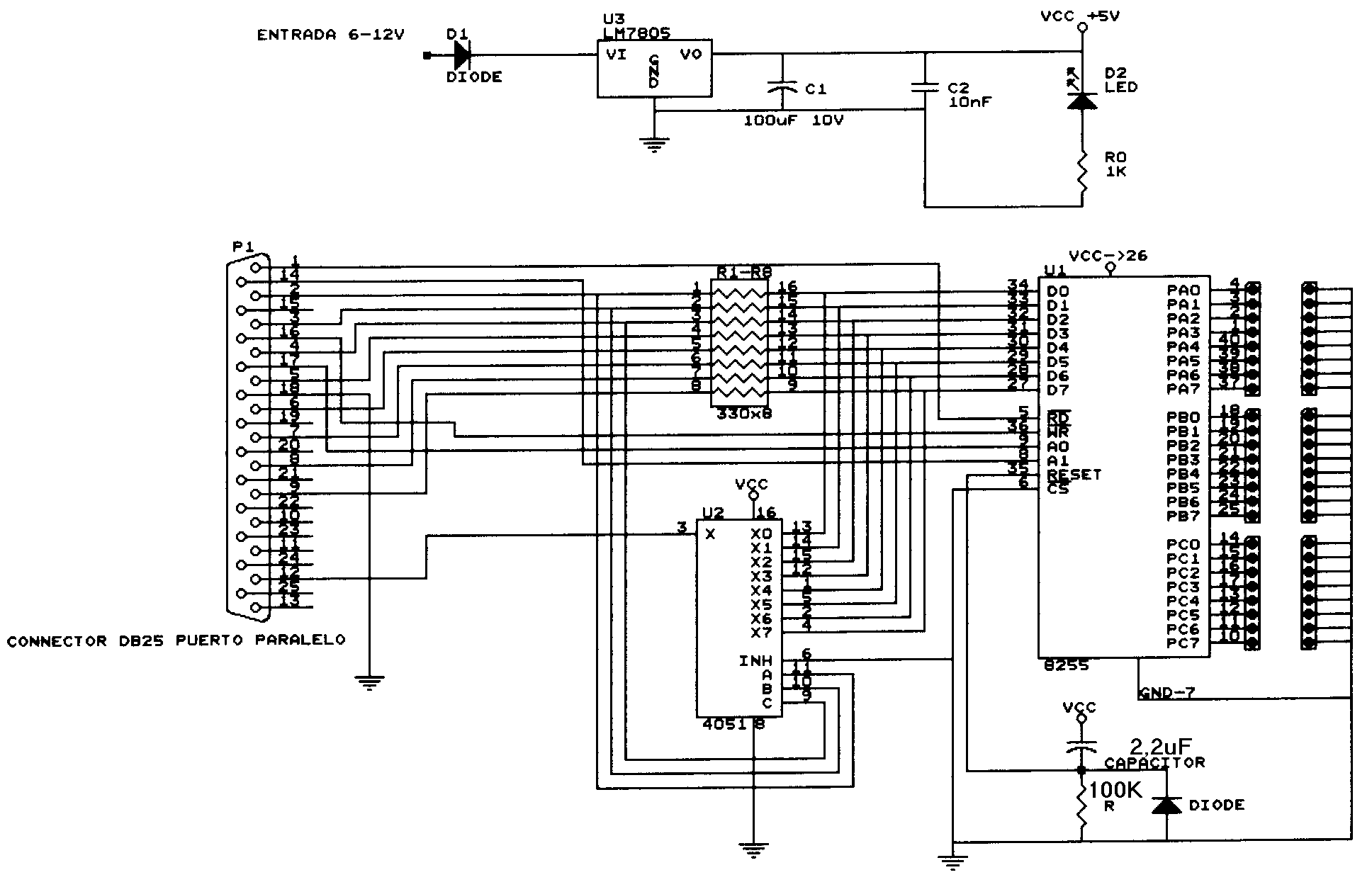

Se incluye un esquema, y un programa para
controlar
el circuito.
Cualquier pega o aclaración mandar un
correo
a : SETASETA@santandersupernet.com
JUAN
España -Palencia
