Radio RDA5807 con RDS
LCD Nokia 3310

Este montaje es una radio hecha con el chip RDA5807 y con  la visualización en un LCD 3310.
La sintonía y el volumen se realizan mediante dos potenciometros, lo he querido así, aunque hubiese sido más fácil mediante tres pulsadores, pero eso es otro tema.
El chip RDA5807 también dispone de RDS, solo he implementado el nombre de la emisora, aunque se puede incluso ver la hora y otras muchas cosas, pero eso es otro tema.
Existen una librerías: Adafruit_GFX y  Adafruit_PCD8544 para manejar el LCD, pero tienen un problema, no funcionan con versión 1.0.5, que es la que tengo instalada, por lo que he utilizado otra forma. En la página oficial de arduino existe un ejemplo, http://playground.arduino.cc/Code/PCD8544 , el cual le he adaptado a mi programa.Como podemos observar en las características del LCD 3310, debe funcionar a 3.3V, y las salidas del arduino funcionan a 5V. He visto varios montajes utilizando resistencias, pero  en uno  decía que el LCD podía funcionar a 5V, pero el Led de iluminación solo se podía poner a 3.3V, y eso es lo que he hecho. A pesar de lo que dice el fabricante funciona a 5V, no se por cuanto tiempo.
El RDA5807 funciona entre 1.8 to 3.3 V , por lo cual la alimentación la tomo de 3.3V del arduino. El RDA5807 viene montado en un modulo RRD-102V2.0 que se puede adquirir por menos de 2€.
Hemos de pensar que el ATMega328 funciona perfectamente a 3V, por lo cual podemos alimentar todo el conjunto con baterías de 3V.

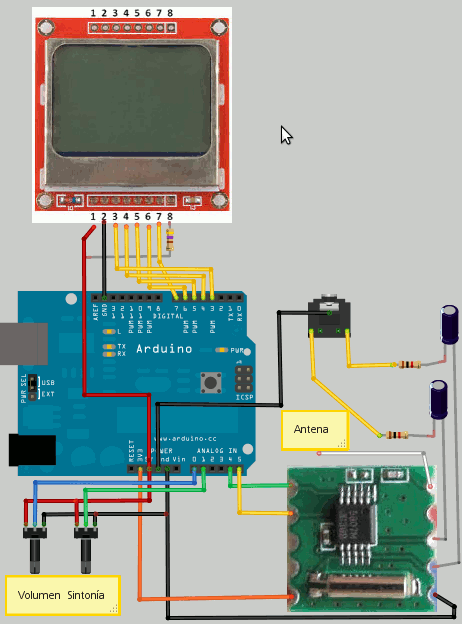

Esquema del circuito.

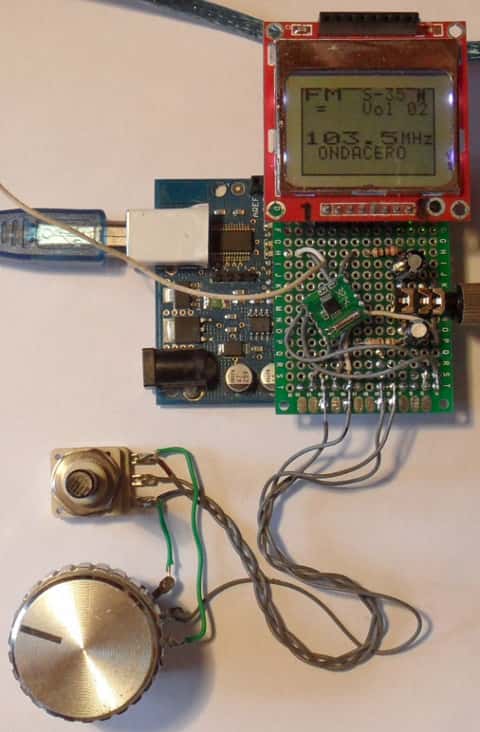

Montaje del circuito.

La sintonía y el volumen se realizan mediante dos potenciómetros.
Existen dos modos de sintonía que se varía en el programa mediante la línea  #define SINTONIA 1.
El potenciómetro  de sintonía debe ser de calidad en el modo de  SINTONIA 0.
// SINTONIA 0 Debes terner un potenciómetro muy fino para 205 valores. Guarda la frecuencia.
// SINTONIA 1 Ajuste preciso de frecuencia por tramos de potenciómetro. No guarda la frecuencia.

Hubiese sido bastante más barato y fácil hacer todo con 3 pulsadores, pero eso es otra historia.

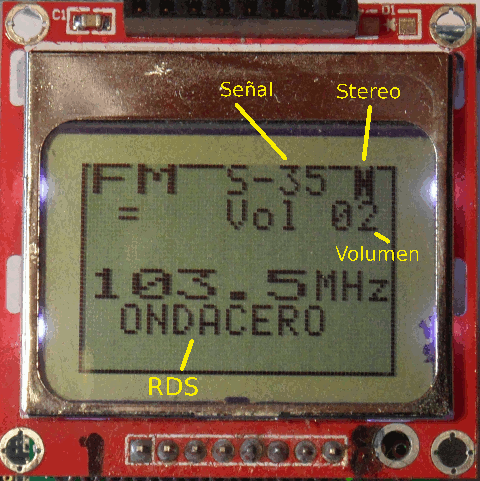

Visualización del LCD.

En el LCD se pueden ver varios datos:
 Intensidad de la señal.
 Si la emisión es mono o stereo.
 El volumen que tenemos en el potenciómetro.
 Frecuencia de sintonía.
 Nombre de la emisora que se obtiene de la señal RDS.


Señal de RDS.

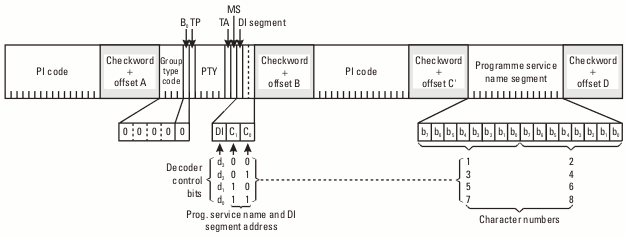

Para el tipo de grupo solo he utilizado el  0000=Información básica de sintonía.



PROGRAMA

Saludos.
Juan Galaz


Bibliografía:

http://arduino.vom-kuhberg.de/index.php
http://www.seta43.netau.net/ardura.html

RADIO DATA SYSTEM- RDS- Por: Aitzol Zuloaga Izaguirre.
