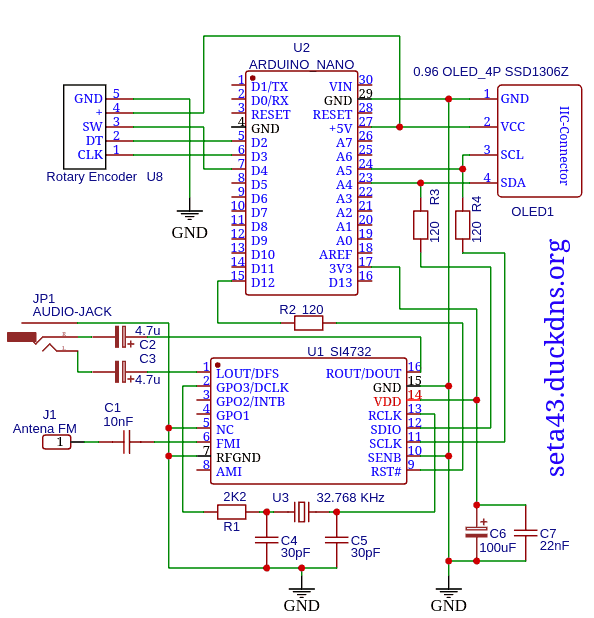

El circuito de radio frecuencia es el mismo para los 3 montajes, no se utiliza la bobina ni el condensador para la banda de AM, solo se utiliza la parte de FM.

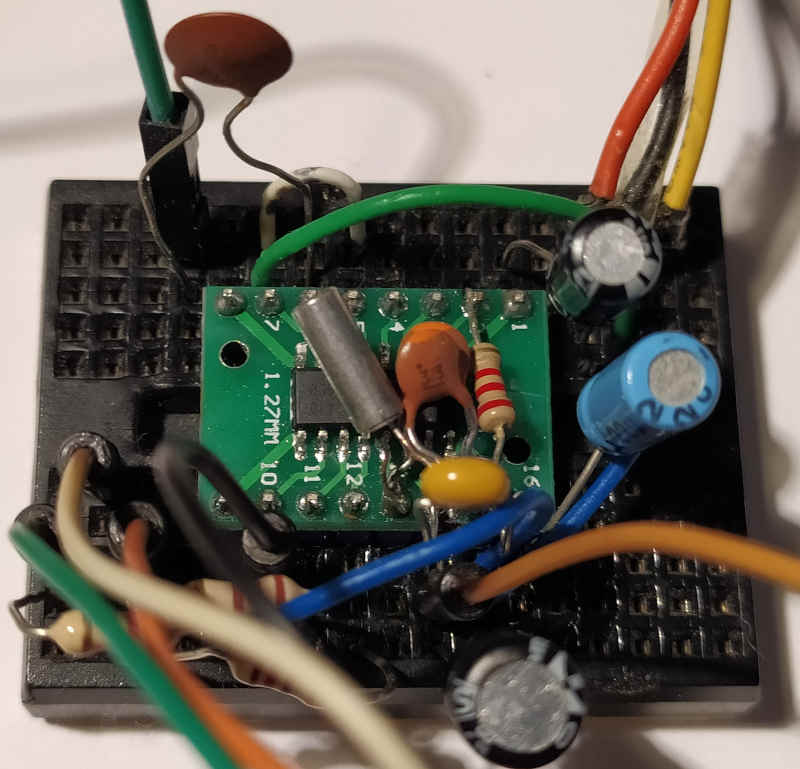

El SI4732 y el SI4735 son el mismo chip, pero con diferente encapsulamiento .
Puedes variar la dirección del bus I2C mediante colocar el pin SENB a Vcc o a masa.
En el bus I2C he colocado resistencias de 120 ohmios a modo de protección entre el Arduino nano que funciona a 5V y el CHIP SI7432 que funciona a 3V, no es lo mas adecuado, pero funciona bien.
Revisé el consumo del CHIP SI7432 y comprobé que consumía 21mA, por lo que se puede alimentar a través de los 3,3 V que proporciona el Arduino nano. He colocado dos condensadores en la alimentación del CHIP para mejorar la estabilidad de la alimentación. El display OLED se alimenta a 5V.

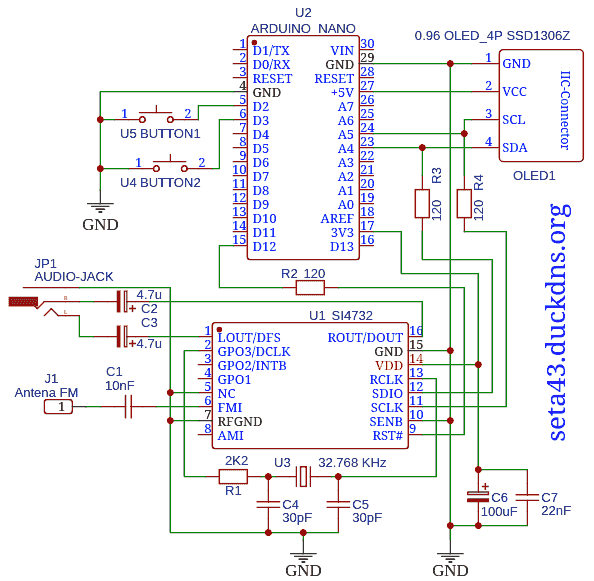

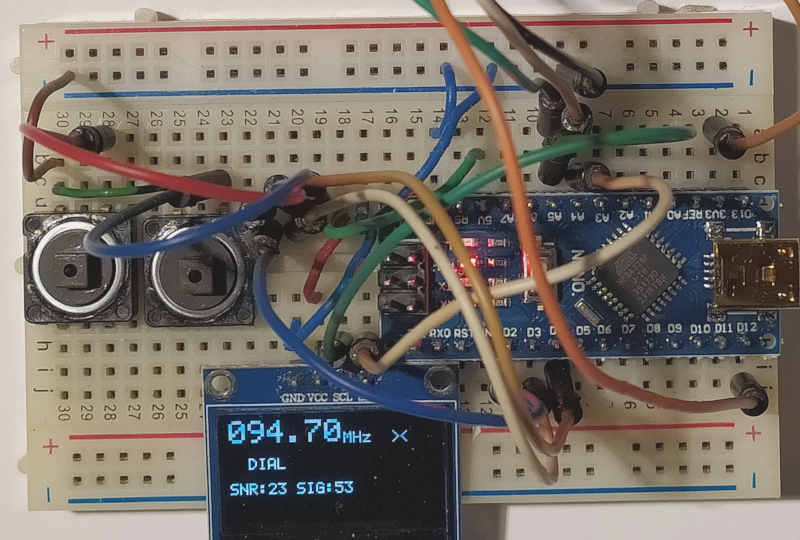

Para el primer montaje utilizo botones para cambiar la frecuencia.
También se pueden cambiar mediante comandos en la consola serie con las siguientes ordenes:
HELP ayuda
VOL=[0-63] Volumen
FRE=[8400-10800] Frecuencia
+++_ o ---_ Sintonía
NEXT o FREV Busca emisora
