Control de 3 salidas

xsetaseta@gmail.com

El primer montaje con un microcontrolador sueles ser el parpadeo de un led. Para mi primer montaje con la Raspberry Pi he elegido el control de 3 leds mediante el teclado, o mediante un interface gráfico.
Navegando por internet encontre la siguiente página:
http://www.diverteka.com/?p=1792#comment-3529

Explica como controlar un rele mediante Raspberry Pi, es un buen tutorial realizado en lenguaje Python y las librerías ncurses. Yo lo único que he hecho es ampliarlo para que funcione con 3 leds.

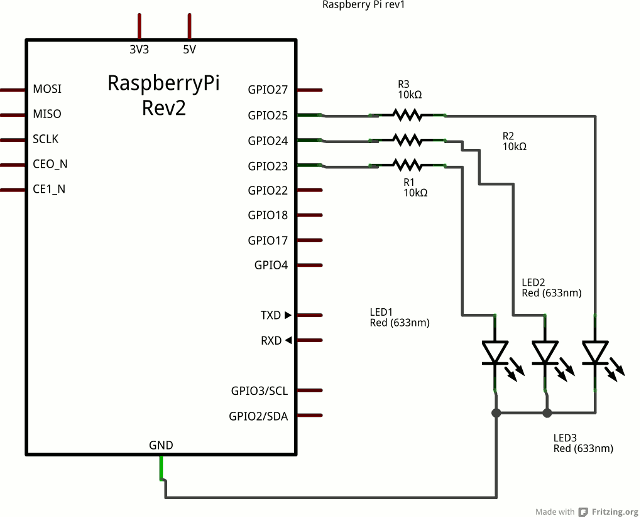

Esquema eléctrico

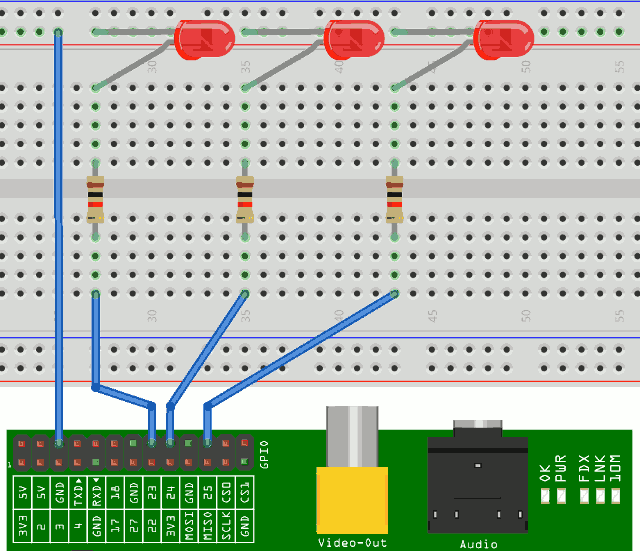

Simulación de montaje

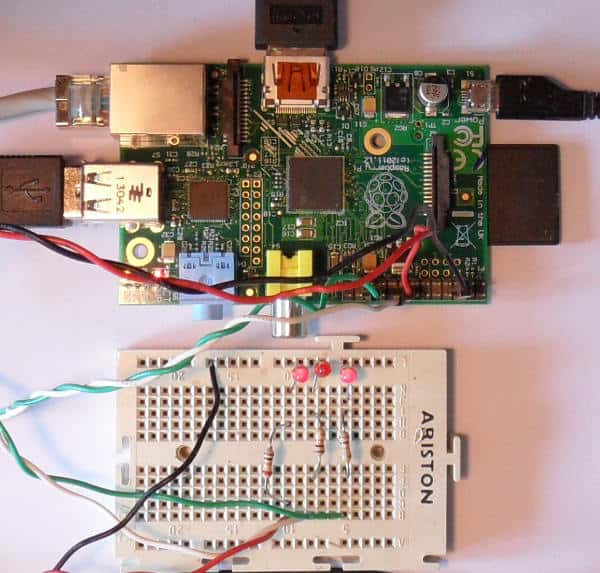

Montaje eléctrico.

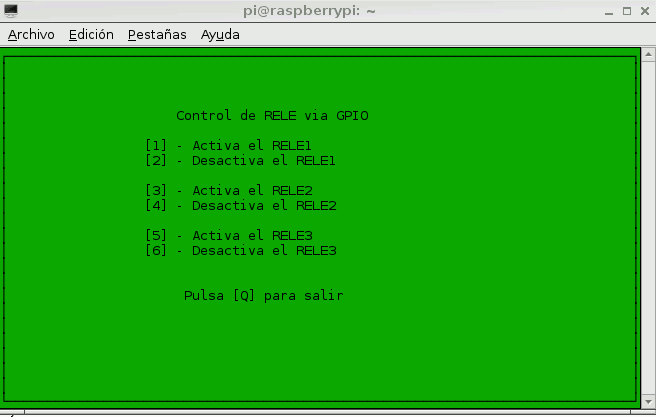

Control mediante el teclado en consola.

# ==========================================
# - Programa para manejo RELE de control -
# ------------------------------------------
# - J.C.G.P. - (c) Webtronika 2013 -
#
# Modificado el 22/08/2013 por SETA43
# ==========================================
#!/usr/bin/python
import sys
import curses
import time
import RPi.GPIO as GPIO
# ---------------------------------------------------------------
# - Rutina de configuracion de puertos en GPIO ------------------
# ---------------------------------------------------------------
def confiGPIO(param1):
GPIO.setmode(GPIO.BCM)
GPIO.setwarnings(False)
GPIO.setup(23, GPIO.OUT)
GPIO.setup(24, GPIO.OUT)
GPIO.setup(25, GPIO.OUT)
return 0
# ---------------------------------------------------------------
# ###############################################################
# - PROGRAMA PRINCIPAL ------------------------------------------
#
#   Utiliza curses para visualizar salida a pantalla
#
# ###############################################################
# ---------------------------------------------------------------
stdscr = curses.initscr()
curses.cbreak()
curses.start_color()
curses.init_pair(1, curses.COLOR_BLACK, curses.COLOR_GREEN)
hsize = curses.COLS
vsize = curses.LINES
curses.curs_set(0)
curses.noecho
stdscr.border(0)
stdscr.keypad(1)
stdscr.nodelay(1)
confiGPIO(0)
try:
stdscr.bkgd(curses.color_pair(1))
while True: # Rutina principal del programa
char = stdscr.getch()
time.sleep(.1) ### Hace que el sistema no se sature
if (char == 81 or char == 113): # Tecla Q/q
break
if (char == 49): # Tecla 1
GPIO.output(23, True)
if (char == 50): # Tecla 2
GPIO.output(23, False)
if (char == 51): # Tecla 3
GPIO.output(24, True)
if (char == 52): # Tecla 4
GPIO.output(24, False)
if (char == 53): # Tecla 5
GPIO.output(25, True)
if (char == 54): # Tecla 6
GPIO.output(25, False)
else:
stdscr.addstr(vsize/6, (hsize/2)-18,"Control de RELE via GPIO")
stdscr.addstr((vsize/5)+2, (hsize/2)- 22,"[1] - Activa el RELE1")
stdscr.addstr((vsize/5)+3, (hsize/2)- 22,"[2] - Desactiva el RELE1")
stdscr.addstr((vsize/5)+5, (hsize/2)- 22,"[3] - Activa el RELE2")
stdscr.addstr((vsize/5)+6, (hsize/2)- 22,"[4] - Desactiva el RELE2")
stdscr.addstr((vsize/5)+8, (hsize/2)- 22,"[5] - Activa el RELE3")
stdscr.addstr((vsize/5)+9, (hsize/2)- 22,"[6] - Desactiva el RELE3")
stdscr.addstr(vsize-8, (hsize/2)- 18," Pulsa [Q] para salir")
stdscr.refresh()

finally:
    curses.nocbreak()
    stdscr.keypad(0)
    curses.echo()
    curses.endwin()

Utilizando la librería Tcl/Tk he creado un interface gráfico.

Control gráfico.

#!/usr/bin/python

import Tkinter
import RPi.GPIO as GPIO

def confiGPIO(param1):
    GPIO.setmode(GPIO.BCM)
    GPIO.setwarnings(False)
    GPIO.setup(23, GPIO.OUT)
    GPIO.setup(24, GPIO.OUT)
    GPIO.setup(25, GPIO.OUT)
    return 0

def on1():
    print "on1"
    GPIO.output(23, True)
    return
def off1():
    print "off1"
    GPIO.output(23, False)
    return
def on2():
    print "on2"
    GPIO.output(24, True)
    return
def off2():
    print "off2"
    GPIO.output(24, False)
    return
def on3():
    print "on3"
    GPIO.output(25, True)
    return
def off3():
    print "off3"
    GPIO.output(25, False)
    return

confiGPIO(0)

top = Tkinter.Tk()
top.geometry("200x250")
top.title("RELE_TK")
#top.config(bg="blue")

A = Tkinter.Button(top, text ="ON1 ", command = on1)
B = Tkinter.Button(top, text ="OFF1", command = off1)

C = Tkinter.Button(top, text ="ON2 ", command = on2)
D = Tkinter.Button(top, text ="OFF2", command = off2)

E = Tkinter.Button(top, text ="ON3 ", command = on3)
F = Tkinter.Button(top, text ="OFF3", command = off3)

Q = Tkinter.Button(top, text ="QUIT",fg="red", command = quit)

A.pack()
B.pack()
C.pack()
D.pack()
E.pack()
F.pack()
Q.pack()
top.mainloop()

Saludos
Juan Galaz

Bibliografía:

http://www.diverteka.com/?p=1792#comment-3529
http://docs.python.org/2/library/tkinter.html
http://www.tcl.tk/
