Transmisor de
FM con el Raspberry Pi
xsetaseta@gmail.com
Buscando en internet algún montaje fácil
para hacer en Raspberry Pi, encontré un transmisor de FM.
http://www.icrobotics.co.uk/wiki/index.php/Turning_the_Raspberry_Pi_Into_an_FM_Transmitter
Al principio me parecía un poco difícil que pudiera hacer esto
por si solo, por lo que me puse a bajar el programa y ponerlo
a funcionar.
Se baja el programa de la misma ṕagina y se compila con la orden:
gcc -lm -std=c99 pifm.c
Ahora tecleamos:
./pifm sound.wav 103.0
Donde sound.wav es el archivo de sonido codificado en mono y con un
muestreo de 22Khz.
Por defecto la frecuencia de transmisión es de 103.3Mhz, pero si se
quiere cambiar la tenemos que especificar al final de la línea.

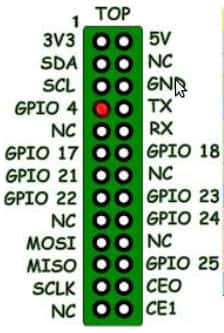

Debemos colocar un pequeño cable al pin GPIO 4, a modo de antena,
para que la señal llegue mas lejos.

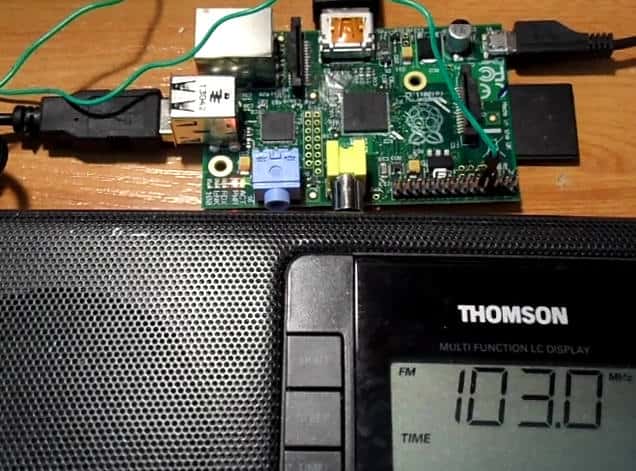

El resultado ha sido perfecto, en mi radio la música suena bastante
bien, y la señal llega por toda la casa.
VIDEO DE LA TRANSMISIÓN
Según lo expuesto en el artículo se utiliza un sintetizador PLLD
integrado el el própio chip, con un cristal a 500MHZ el cual se
puede programar desde 1 Mhz hasta 250Mhz. Esto puede ser muy útil
para otros montajes,
Saludos
Juan Galaz
Bibliografía:
http://www.icrobotics.co.uk/wiki/index.php/Turning_the_Raspberry_Pi_Into_an_FM_Transmitter
