Arduino
Radio RDA5807 con RDS
LCD Nokia 3310
Parte 3
Receptor
de FM para la frecuencia entre 50MHz y 108MHz.
Este montaje es una radio hecha con el chip
RDA5807 y con la visualización en un LCD 3310.
Es la continuación de mi
anterior montaje rards.html
, ahora el control se hace mediante botones.
Para este montaje he eliminado el decodificador de
RDS.
El chip RDA5807 está diseñado para poder
recibir señales de FM de cualquier parte del mundo.
Mediante el registro 03H y los
bits 3y2 se puede seleccionar las
distintas banda de cada lugar del mundo.
Band Select.
00 = 87–108 MHz (US/Europe)
01 = 76–91 MHz (Japan)
10 = 76–108 MHz (world wide)

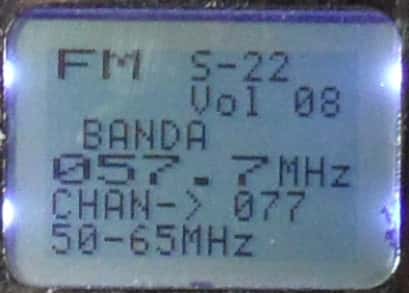

111 = 65 –76 MHz (East Europe) or 50-65MHz
El caso es que puedes tener un
receptor de FM para la frecuencia entre 50MHz y 108MHz.

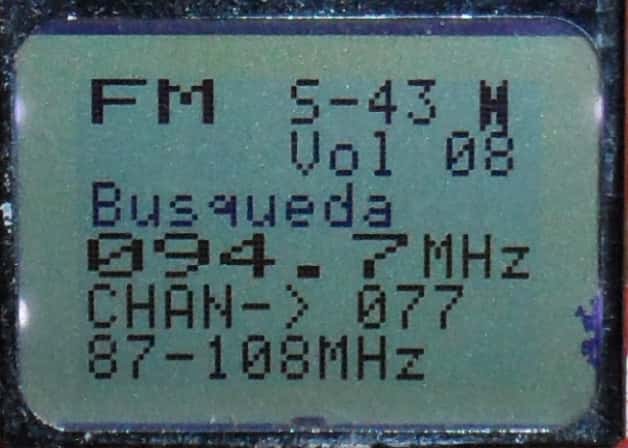

Le añadido un menú con varias opciones:
Búsqueda de emisoras.
Volumen del audio.
Banda.
Sintonía.
PROGRAMA
Saludos.
Juan Galaz
