VOLVER

TUTORIAL DE SFML



CAPITULO 3

En este capítulo realizamos un reloj analógico, pero le damos textura a la esfera del reloj.
Aprenderemos a manejar texturas sobre objetos planos.

Reloj analógico con esferas de texturas
#include "SFML/Graphics.hpp"
#include "SFML/Window.hpp"
#include "SFML/System.hpp"

#include "math.h"

char VARI[100];
std::string CADENAStr;

int main()
{
    time_t hora;
    struct tm *phora;

    //Reloj Analogico______________________________________
    float sx = 0, sy = 1, mx = 1, my = 0, hx = -1, hy = 0;
    unsigned int x0 = 0, x1 = 0, y0 = 0, y1 = 0;
    float sdeg = 0, mdeg = 0, hdeg = 0;
    //_____________________________________________________

    int segundos;

    sf::Vertex lineReloj[2];

    sf::RenderWindow ventana(sf::VideoMode(270, 400), "MI VENTANA", sf::Style::Close);
    ventana.setFramerateLimit(4);

    sf::Font font;
    if (!font.loadFromFile("sansation.ttf")) throw("¡FUENTES NO ENCONTRADAS!");

    sf::Texture textura;
    if (!textura.loadFromFile("reloj.png")) { printf("reloj.png no encontrado\n"); return false;}

    sf::Text miTexto;
    miTexto.setFont(font);

    sf::Event evento;
    while (ventana.isOpen()) {


    hora = time(NULL);
    phora = localtime(&hora);

    if (segundos != phora->tm_sec) {
        segundos = phora->tm_sec;

        ventana.clear(sf::Color::White);

        // Estilo C normal
        sprintf(VARI, "TIME %02d:%02d:%02d", phora->tm_hour, phora->tm_min, phora->tm_sec);
        //printf("%s \n", VARI);
        CADENAStr = std::string(VARI);
        miTexto.setString(CADENAStr);
        miTexto.setFillColor(sf::Color::Red);
        miTexto.setOutlineThickness(0.f);
        miTexto.setLetterSpacing(1.f);
        miTexto.setCharacterSize(40);
        miTexto.setPosition(10, 10);
        ventana.draw(miTexto);

        sprintf(VARI, "DATE %02d/%02d/%02d", phora->tm_mday, phora->tm_mon, phora->tm_year+1900);
        CADENAStr = std::string(VARI);
        miTexto.setString(CADENAStr);
        miTexto.setCharacterSize(30);
        miTexto.setPosition(10, 330);
        ventana.draw(miTexto);

// Dibujar reloj analógico_______________________________
#define LUGARX 140
#define LUGARY 200
#define CIRCULOR1 120
#define CIRCULOR2 110

        sf::CircleShape circulo1(120);
        circulo1.setTexture(&textura);
        circulo1.setPosition(LUGARX - 120, LUGARY - 120);

        ventana.draw(circulo1);

        //SEGUNDOS
        sdeg = phora->tm_sec * 6;    // 0-59 -> 0-354
        sx = cos((sdeg - 90) * 0.0174532925);
        sy = sin((sdeg - 90) * 0.0174532925);
        lineReloj[0] = sf::Vertex(sf::Vector2f(LUGARX, LUGARY), sf::Color::Red);
        lineReloj[1] = sf::Vertex(sf::Vector2f(sx * 100 + LUGARX, sy * 100 + LUGARY), sf::Color::Red);
        ventana.draw(lineReloj, 2, sf::Lines);
        //MINUTOS
        //mdeg = phora->tm_min * 6 + sdeg * 0.01666667;
        mdeg = phora->tm_min * 6;
        mx = cos((mdeg - 90) * 0.0174532925);
        my = sin((mdeg - 90) * 0.0174532925);
        lineReloj[0] = sf::Vertex(sf::Vector2f(LUGARX, LUGARY), sf::Color::Black);
        lineReloj[1] = sf::Vertex(sf::Vector2f(mx * 90 + LUGARX, my * 90 + LUGARY), sf::Color::Black);
        ventana.draw(lineReloj, 2, sf::Lines);
        //HORA
        hdeg = phora->tm_hour * 30 + mdeg * 0.0833333;
        hx = cos((hdeg - 90) * 0.0174532925);
        hy = sin((hdeg - 90) * 0.0174532925);
        lineReloj[0] = sf::Vertex(sf::Vector2f(LUGARX, LUGARY), sf::Color::Black);
        lineReloj[1] = sf::Vertex(sf::Vector2f(hx * 60 + LUGARX, hy * 60 + LUGARY), sf::Color::Black);
        ventana.draw(lineReloj, 2, sf::Lines);

        ventana.display();
    }

    while (ventana.pollEvent(evento)) {
        if (evento.type == sf::Event::Closed) {
        printf("Cerrando ventana SFML\n");
        ventana.close();
        }
     }

    }
}

Para dibujar el reloj debemos crear un círculo trasparente de 120 pilxes de radio , con una línea de 2 pilxes de ancha.
En mi anterior artículo la esfera la había realizado a base de una circunferencia y líneas.
Para realizar la esfera del reloj utilizo una imagen a modo de textura.
He bajado de internet varias imágenes de esferas de reloj, y las he redimensionado a 240x240
Creo una textura desde una imagen llamada reloj.png  .
        sf::Texture textura;
        if (!textura.loadFromFile("reloj.png")) { printf("reloj.png no encontrado\n"); return false;}
Y con la orden
         circulo1.setTexture(&textura);
Hacemos que el círculo se rellene con la imagen.
Existe un error en el programa donde calcula el mes, hay que sumar 1, quedando así.
        sprintf(VARI, "DATE %02d/%02d/%02d", phora->tm_mday, phora->tm_mon+1, phora->tm_year+1900);

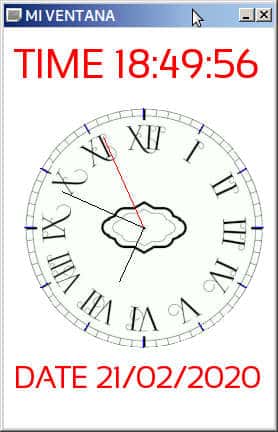

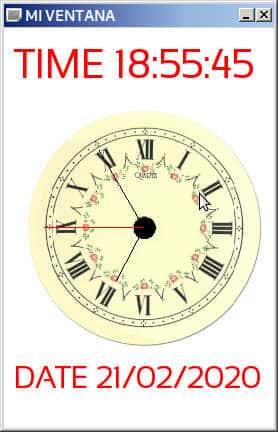

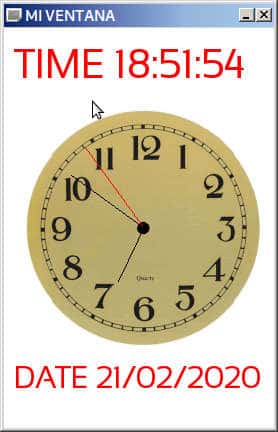

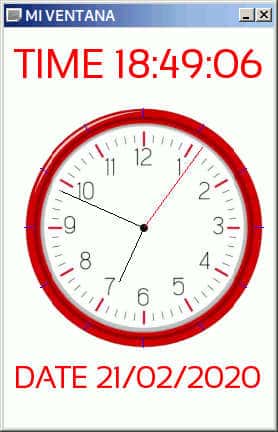

El reloj con diferentes esferas.

Espero que este pequeño tutorial os solucione muchas dudas.

PROGRAMA

Saludos.
Juan Galaz
