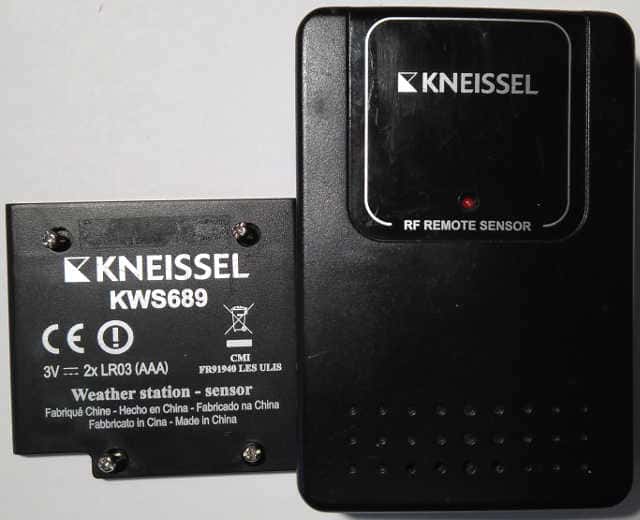

Continuando con el proyecto de receptores de sensores comerciales externos
, ahora nos toca el modelo KNEISSEL.
El programa se basa en el anterior, lo único que cada fabricante
codifica los datos de forma diferente.

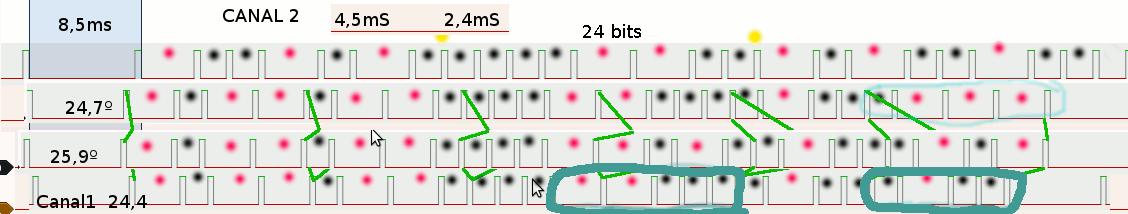

En este caso la onda de datos mandados tienen este formato:
Como vemos los bit mandados son 24.
En este modelo se mandan los grados divididos, por una parte los
decimales y por otro los grados.
El arduino transforma estas ondas en datos decimales que son
mandados al PC por medio del interface serie mediante el USB.
Datos transmitidos : 1,22,2,196,24
Datos:
- 1-canal.
- 2-grados.
- 3-decimal.
- 4-El primer byte mandado.
- 5-bits recibidos, deberán siempre ser
24.

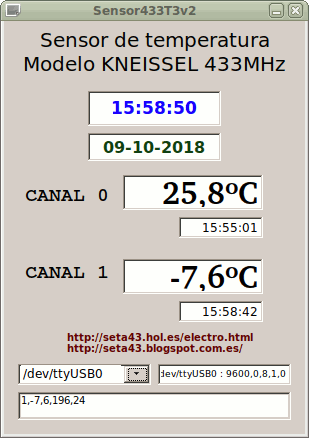

Realizado en Gambas (Visual Basic para Linux)
Dispongo de dos sensores y no he podido comprobar si realmente están
bien programado la detección de canales.
Lo curioso es que no existe un conmutador para cambiar el número de
canal.
Para este modelo solo he realizado el programa en Gambas.
PROGRAMA
Hasta pronto.
JUAN GALAZ
